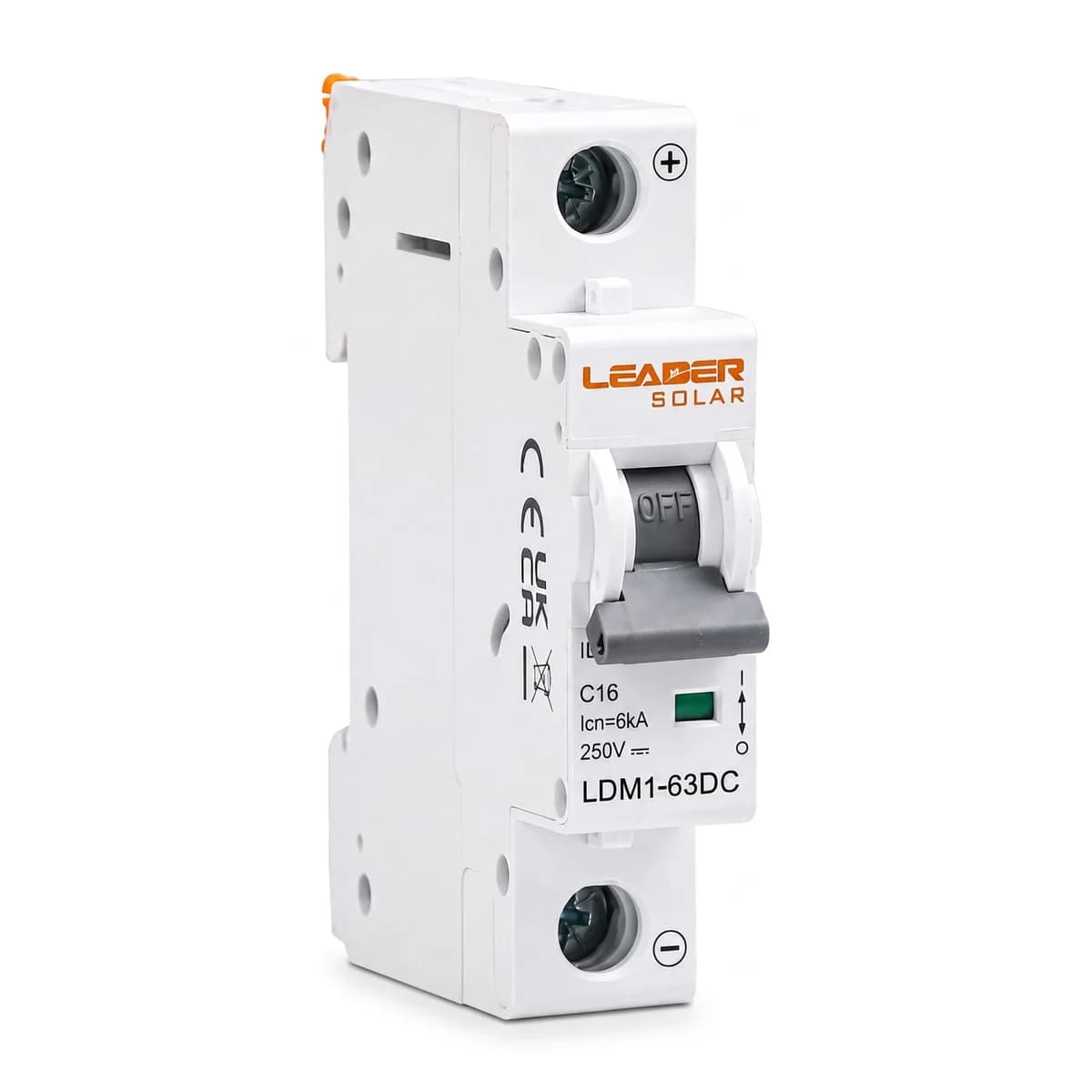

Breaker termomagnético DC 1P 250VDC 16A Leader LDM7

Leader - línea LDM7

Breaker termomagnético DC 16A que corta hasta 6kA de cortocircuito en 250VDC

Protección para una línea de corriente continua en sistemas fotovoltaicos

El LDM7-1P-63 es un interruptor termomagnético para corriente continua, pensado para proteger un string fotovoltaico o la entrada DC de un inversor. Combina disparo térmico por sobrecarga y disparo magnético instantáneo ante cortocircuito en un solo polo. Se monta en riel DIN de 35 mm, lo que agiliza su instalación en cajas combinadoras y tableros DC. Cumple la norma IEC/EN 60947-2 que rige este tipo de protecciones.

• Corriente nominal 16A
• Capacidad de ruptura 6.000A
• Tensión nominal 250VDC (1 polo)
• Grado de protección IP20
• Disparo térmico y magnético (termomagnético)
• Montaje en riel DIN 35mm

16 A

Corriente nominal In

250 VDC

Tensión nominal en 1 polo

6.000 A

Capacidad de ruptura

10.000 ciclos

Vida mecánica

4.000 ciclos

Vida eléctrica

Este breaker de 1 polo trabaja en el rango bajo de la familia LDM7 (1A a 63A), lo que lo hace apto para proteger un string individual entre los paneles y la caja combinadora, o para seccionar la entrada DC de un controlador o inversor de menor potencia. El disparo térmico responde entre 1,05 y 1,30 veces la corriente nominal, mientras que el disparo magnético actúa entre 8 y 12 veces In ante una falla franca.

La construcción compacta permite instalarlo junto a otros polos en el mismo riel sin ocupar espacio adicional en el tablero. Admite conexión por cable, busbar tipo pin o tipo fork, según cómo esté armado el tablero DC. El indicador de posición de contacto deja ver de un vistazo si el breaker está abierto o cerrado, sin necesidad de abrir la caja.

Doble disparoTérmico y magnético en un solo dispositivo El LDM7 responde a la sobrecarga sostenida con su disparo térmico y a la falla instantánea de cortocircuito con su disparo magnético, sin necesidad de combinar dos protecciones distintas en la misma línea DC.

• Rango térmico1,05 a 1,30 x In Dispara por sobrecarga sostenida dentro de ese rango sobre la corriente nominal.
• Rango magnético8 a 12 x In Corta instantáneamente ante un cortocircuito franco en la línea DC.
• Vida eléctrica4.000 ciclos Número de operaciones de corte bajo carga antes de reemplazo.
• Vida mecánica10.000 ciclos Número de operaciones de apertura y cierre mecánico.
• Terminal de cableHasta 25mm² Sección máxima de cable que acepta el terminal.
• Torque de ajuste2,5N·m Par máximo recomendado para el terminal.

Dónde va este breaker en la instalación

Datos técnicos generales

Norma	IEC/EN 60947-2
Protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
Corriente nominal In	16A
Tensión nominal Ue (1P)	250VDC
Capacidad de ruptura	6.000A
Tensión soportada al impulso 1,5/50 Uimp	4.000V
Tensión de ensayo dieléctrico a 1 min	3kV
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad

Instalación y conexión

Tipo de conexión de terminal	Cable / busbar tipo pin / busbar tipo fork
Sección máxima de terminal para cable	25mm²
Torque máximo de ajuste	2,5N·m
Instalación	Montaje en riel DIN de 35mm
Conexión	Según diagrama de cableado
Indicador de posición de contacto	Sí

Preguntas frecuentes

¿Este breaker sirve para proteger un solo string fotovoltaico?

Sí, el LDM7-1P-63 de 16A es de un polo y está pensado justamente para proteger la línea de un string entre los paneles y la caja combinadora.

¿Qué tensión DC soporta en configuración de un polo?

En 1 polo, el breaker está clasificado para 250VDC. Si necesitas mayor tensión, la familia LDM7 ofrece versiones de 2 y 4 polos que suman tensión al conectarse en serie.

¿Cuál es la diferencia entre el disparo térmico y el magnético?

El disparo térmico actúa ante sobrecarga sostenida, entre 1,05 y 1,30 veces la corriente nominal. El disparo magnético corta de forma instantánea ante un cortocircuito, entre 8 y 12 veces la corriente nominal.

¿Se puede instalar junto a otros polos LDM7 en el mismo riel?

Sí, el formato modular permite combinar varios polos de la misma familia en el mismo riel DIN de 35mm, según el número de circuitos que necesites proteger.

¿Qué tipo de cable o busbar acepta este breaker?

Acepta conexión por cable de hasta 25mm² de sección, o por busbar tipo pin o tipo fork, con un torque de ajuste máximo de 2,5N·m.

¿Qué grado de protección tiene la carcasa?

Tiene grado de protección IP20, adecuado para instalación dentro de tableros o cajas combinadoras cerradas.

¿Cuántos ciclos de operación soporta antes de reemplazarlo?

Tiene una vida eléctrica de 4.000 ciclos bajo carga y una vida mecánica de 10.000 ciclos de apertura y cierre.
