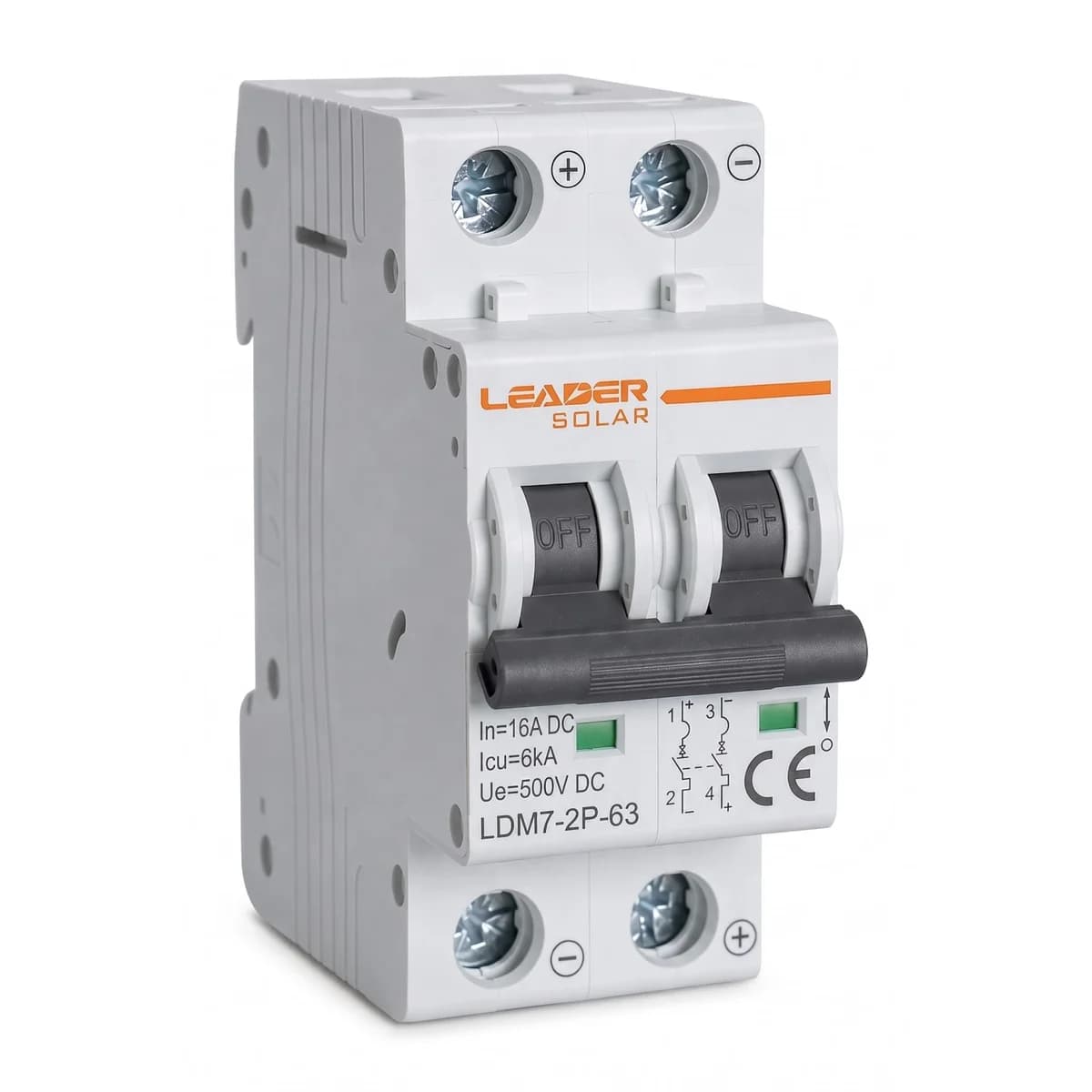

Breaker termomagnético DC 16A 500VDC 2P LDM7 Leader

Leader - serie LDM7

Breaker termomagnético DC 16A 500VDC 2P para proteger strings fotovoltaicos

Interruptor de corriente continua para tableros y cajas combinadoras solares

El LDM7-2P-63 de Leader corta la línea DC de un sistema fotovoltaico ante sobrecarga o cortocircuito, con disparo térmico y magnético en un solo cuerpo modular. En su configuración de 2 polos soporta hasta 500 VDC, lo que lo hace apto para strings de mayor tensión sin necesitar dos unipolares en serie. Se monta en riel DIN de 35 mm, lo mismo que usan los tableros DC residenciales, comerciales e industriales. Cumple la norma IEC/EN 60947-2, la misma que rige este tipo de protección en instalaciones fotovoltaicas.

• 16A a 500VDC en configuración 2P
• Capacidad de ruptura 6 kA
• Disparo termomagnético (sobrecarga y cortocircuito)
• Grado de protección IP20
• Montaje en riel DIN 35mm
• 4.000 ciclos eléctricos de vida útil

16 A

Corriente nominal In

500 VDC

Tensión nominal Ue en 2P

6.000 A

Capacidad de ruptura

4.000

Ciclos de vida eléctrica

Protección de línea DC en instalaciones fotovoltaicas

En un string fotovoltaico, la corriente circula en continua desde los paneles hasta el inversor o el controlador de carga, y un cortocircuito en ese tramo no se comporta igual que en corriente alterna: el arco eléctrico en DC tarda más en extinguirse. El LDM7-2P-63 está diseñado para ese escenario, con un disparo magnético instantáneo que corta la falla antes de que el calor dañe el cableado o el equipo conectado.

Su rango térmico de disparo (1,05 a 1,30 veces In) protege contra sobrecargas sostenidas, mientras el disparo magnético (8 a 12 veces In) actúa en milisegundos ante un cortocircuito franco. La combinación cubre las dos fallas más comunes en tableros DC de sistemas solares residenciales, comerciales e industriales.

Configuración 2 polosHasta 500 VDC sin duplicar unidades Al usar 2 polos en serie sobre la misma línea, el LDM7-2P-63 alcanza una tensión de trabajo mayor que un breaker de 1 polo, lo que simplifica el tablero en strings de mayor voltaje sin sumar espacio en el riel DIN.

• DisparoTermomagnético Protege contra sobrecarga y contra cortocircuito con un solo mecanismo.
• InstalaciónRiel DIN 35mm Se monta igual que el resto de los elementos modulares del tablero.
• ConexiónCable, busbar pin o fork Se adapta al tipo de terminal que ya tenga el tablero.
• IndicadorPosición de contacto visible Permite verificar de un vistazo si el breaker está abierto o cerrado.
• ProtecciónGrado IP20 Pensado para instalación dentro de tablero, no a la intemperie.
• Vida útil10.000 ciclos mecánicos Resiste maniobras repetidas de apertura y cierre sin perder desempeño.

Datos eléctricos

Estándar	IEC/EN 60947-2
Protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
Número de polos	2P
Corriente nominal In	16A
Tensión nominal Ue	500VDC (2P)
Capacidad de ruptura	6.000A
Tensión de impulso soportada (1,5/50) Uimp	4.000V
Tensión de ensayo dieléctrico a 1 min	3kV
Característica de disparo térmico	1,05 a 1,30 x In
Característica de disparo magnético	8 a 12 x In

Vida útil e instalación

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Tipo de conexión de terminal	Cable, busbar tipo pin o tipo fork
Tamaño máximo de terminal para cable	25mm²
Torque máximo de apriete	2,5N.m
Instalación	Montaje en riel DIN de 35mm

Instalación en tableros DC de Colombia

En Colombia, buena parte de los tableros DC de proyectos solares se instalan en zonas con alta densidad de descargas atmosféricas, lo que exige que la protección de línea reaccione rápido ante sobrecorrientes derivadas de una sobretensión transitoria. El LDM7-2P-63 se integra con el resto de la protección del tablero (supresores DPS, breakers AC) para cubrir ese escenario, cumpliendo con IEC/EN 60947-2, norma que también reconoce el RETIE para instalaciones eléctricas en el país.

1

Año

Garantía del fabricante Leader respalda este breaker contra defectos de fabricación bajo condiciones normales de instalación y uso.

Preguntas frecuentes

¿El LDM7-2P-63 sirve para AC o solo para DC?

Es un breaker de corriente continua (DC), pensado para strings fotovoltaicos y tableros solares, no para circuitos de corriente alterna.

¿Qué tensión máxima soporta en configuración 2P?

En 2 polos alcanza hasta 500VDC, lo que permite usarlo en strings de mayor tensión sin necesidad de unidades adicionales.

¿Cómo elijo entre 16A y las otras corrientes disponibles de la serie?

La corriente nominal se elige según la corriente máxima del string o del circuito DC que va a proteger; el 16A cubre strings de menor corriente que las versiones de 20A, 32A o 63A de la misma serie.

¿En qué tipo de tablero se instala?

Se monta en riel DIN de 35mm, dentro de cajas combinadoras o tableros DC residenciales, comerciales e industriales.

¿Qué capacidad de ruptura tiene ante un cortocircuito?

Su capacidad de ruptura es de 6.000A (6 kA), suficiente para las fallas típicas en líneas DC de sistemas fotovoltaicos.

¿Necesita mantenimiento periódico?

No requiere mantenimiento más allá de verificar el indicador de posición de contacto y confirmar que las conexiones mantengan el torque de apriete de 2,5N.m.

¿Puede instalarse a la intemperie?

No directamente: su grado de protección IP20 está pensado para instalación dentro de un tablero, no expuesto a la intemperie.

• Leader fabrica sus interruptores DC bajo la norma IEC/EN 60947-2
• Producción orientada a protección de sistemas fotovoltaicos residenciales, comerciales e industriales
• Distribución en Colombia a través de Solartex, con despacho a todo el territorio nacional
