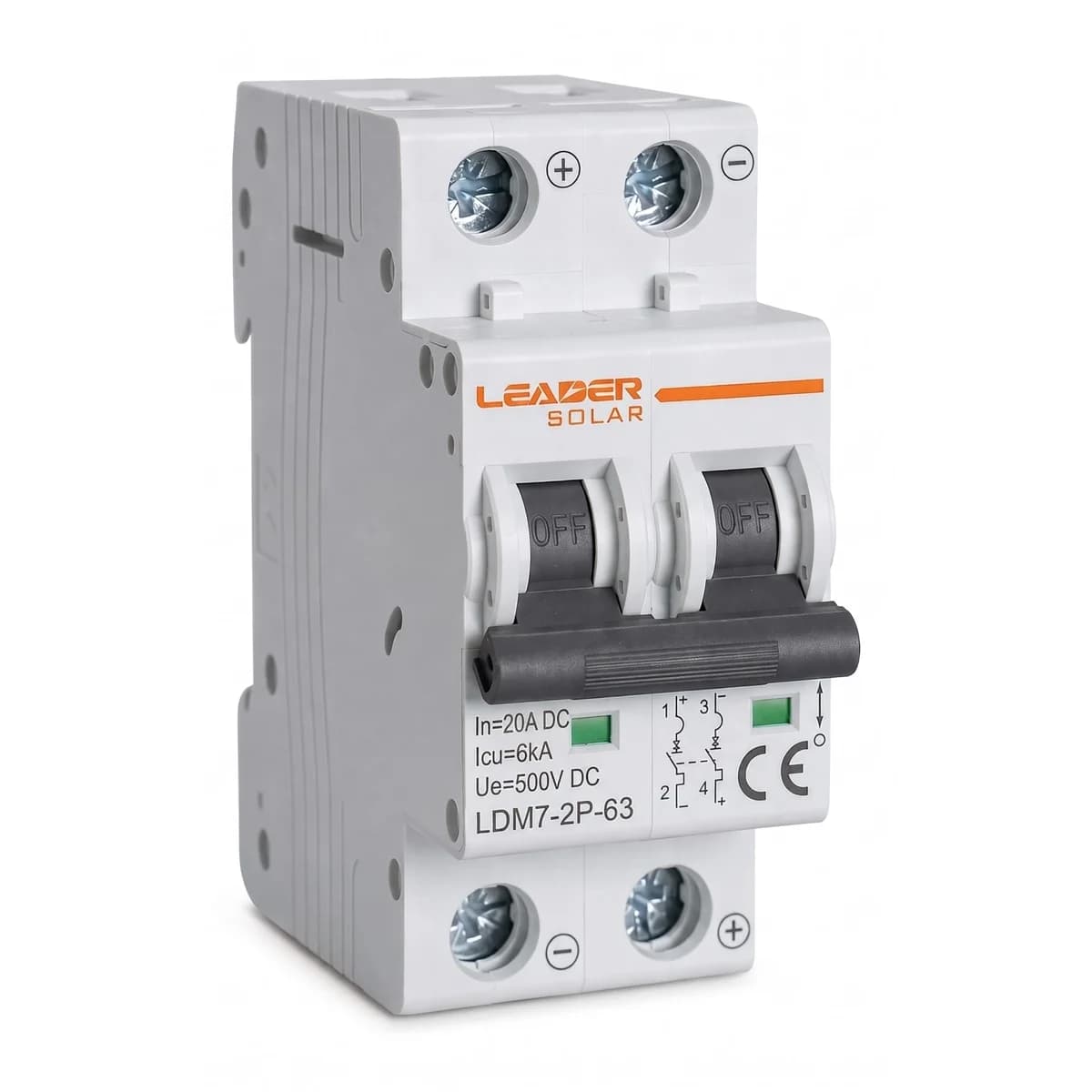

Breaker termomagnético DC 20A 500VDC 2P LDM7 Leader

Leader - línea LDM7

Breaker termomagnético DC 20A 500VDC 2P para proteger strings fotovoltaicos

Interruptor de dos polos con disparo térmico y magnético para líneas de corriente continua

El LDM7-2P-63 en su versión de 20A protege líneas DC de sistemas solares fotovoltaicos frente a sobrecargas y cortocircuitos. Su formato de 2 polos permite seccionar dos conductores a la vez, algo necesario cuando el string trabaja a tensiones más altas que las de un breaker de un solo polo. Se monta en riel DIN de 35 mm, lo que agiliza su instalación en cajas combinadoras y tableros DC. Cumple la norma IEC/EN 60947-2, exigida en instalaciones eléctricas que deben ajustarse al RETIE.

• 20A a 500VDC (2P)
• Capacidad de ruptura de 6,000A
• Disparo termomagnético (sobrecarga y cortocircuito)
• Grado de protección IP20
• Vida mecánica de 10,000 ciclos
• Montaje en riel DIN 35mm

20 A

Corriente nominal In

500 VDC

Tensión nominal Ue en 2P

6,000 A

Capacidad de ruptura

4,000 ciclos

Vida eléctrica

10,000 ciclos

Vida mecánica

Protección para líneas DC de sistemas fotovoltaicos

Este breaker se ubica en la entrada DC de inversores, controladores de carga o bancos de baterías, y también en el seccionamiento de strings fotovoltaicos antes de la caja combinadora. Su disparo térmico reacciona ante sobrecargas sostenidas, mientras que el disparo magnético actúa de forma instantánea cuando ocurre un cortocircuito, característica clave para no dejar un tramo de cableado DC sin protección en instalaciones residenciales, comerciales o industriales.

La versión de 2 polos permite interrumpir simultáneamente los dos conductores de una línea DC, algo que en Colombia se vuelve relevante en las zonas no interconectadas, donde los sistemas fotovoltaicos operan de forma aislada y sin respaldo de red que compense una falla no despejada a tiempo. El terminal acepta conexión por cable o busbar tipo pin y fork, lo que facilita adaptarlo a distintos tableros sin cambiar de referencia.

Doble desconexiónCorta los dos conductores DC a la vez En configuraciones de mayor tensión, el 2P asegura que ambos polos queden abiertos ante una falla, evitando que uno de los conductores permanezca energizado.

• Disparo térmico(1.05-1.30) x In Actúa ante sobrecargas sostenidas antes de que el conductor se dañe.
• Disparo magnético(8-12) x In Corta de forma instantánea ante un cortocircuito.
• Rigidez dieléctrica3kV por 1 min Soporta la prueba de tensión de aislamiento exigida por la norma.
• Impulso soportado4,000V (1.5/50 Uimp) Resiste sobretensiones transitorias tipo impulso.
• TerminalCable o busbar pin/fork Se adapta a distintos esquemas de conexión en el tablero.
• IndicadorPosición de contacto visible Permite verificar el estado del breaker sin abrir el tablero.

Datos técnicos generales

Norma	IEC/EN 60947-2
Protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
Número de polos	2P
Corriente nominal In	20A
Tensión nominal Ue	500VDC (2P)
Capacidad de ruptura	6,000A
Grado de protección	IP20

Condiciones de instalación

Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Terminal de conexión	Cable / busbar tipo pin / busbar tipo fork
Sección máxima de cable	25mm²
Torque máximo de ajuste	2.5N.m
Instalación	Riel DIN de 35mm

2

Años

Garantía del fabricante Cobertura contra defectos de fabricación bajo condiciones de uso e instalación conforme a las especificaciones del fabricante.

¿Este breaker de 20A sirve para proteger un string fotovoltaico de mayor tensión?

Sí, la versión 2P está pensada para configuraciones de mayor tensión DC, ya que interrumpe los dos conductores de la línea al mismo tiempo.

¿Cuál es la tensión máxima que soporta este breaker?

En su configuración de 2 polos, la tensión nominal Ue es de 500VDC.

¿Qué capacidad de ruptura tiene ante un cortocircuito?

Tiene una capacidad de ruptura de 6,000A, suficiente para las fallas típicas de un tablero DC solar.

¿Cómo se conecta este breaker, por cable o por busbar?

Admite ambos tipos de conexión: cable directo o busbar tipo pin y tipo fork, según el diseño del tablero.

¿En qué tipo de tablero se instala?

Se monta en riel DIN de 35mm, el estándar usado en tableros DC residenciales, comerciales e industriales de energía solar.

¿Qué norma cumple este breaker?

Cumple con la norma IEC/EN 60947-2 para interruptores automáticos de baja tensión.

¿Qué diferencia hay entre el disparo térmico y el disparo magnético de este breaker?

El disparo térmico actúa entre 1.05 y 1.30 veces la corriente nominal ante sobrecargas sostenidas; el disparo magnético actúa entre 8 y 12 veces la corriente nominal de forma instantánea ante un cortocircuito.
