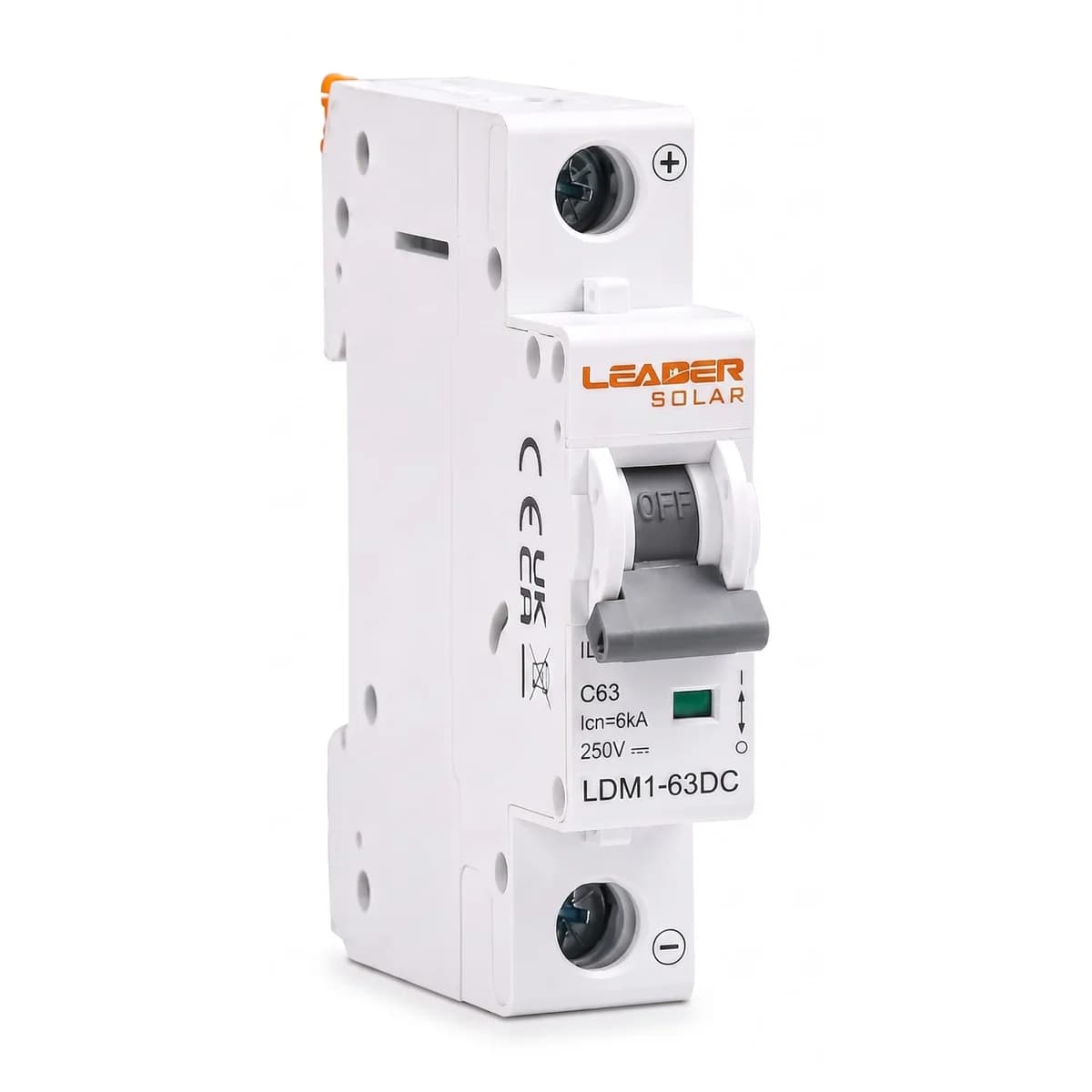

Breaker termomagnético DC 1P 250VDC 63A Leader LDM7

Leader - serie LDM7

Breaker termomagnético DC 1P 63A que corta hasta 6000A de cortocircuito en 250VDC

Protección para strings fotovoltaicos y tableros DC en riel de 35 mm

El LDM7-1P-63 es un interruptor termomagnético para corriente continua pensado para proteger los circuitos DC de un sistema solar, desde el string fotovoltaico hasta la entrada del inversor. Combina disparo térmico por sobrecarga y disparo magnético instantáneo ante cortocircuito, en un cuerpo modular de un polo que se monta en riel DIN estándar. Cumple la norma IEC/EN 60947-2 y soporta corrientes nominales de hasta 63A a 250VDC.

• Corriente nominal hasta 63A
• Tensión de operación 250VDC (1 polo)
• Capacidad de ruptura 6000A
• Grado de protección IP20
• 4000 ciclos eléctricos, 10000 ciclos mecánicos
• Montaje en riel DIN de 35 mm

63 A

Corriente nominal máxima

250 VDC

Tensión de operación (1 polo)

6000 A

Capacidad de ruptura

4000 ciclos

Vida eléctrica

IP20

Grado de protección

En una instalación fotovoltaica el circuito DC entre los paneles y el inversor queda expuesto a sobrecargas y cortocircuitos que la protección de corriente alterna no cubre. El LDM7-1P-63 se instala en la caja combinadora o en el tablero DC para interrumpir ese circuito antes de que una falla llegue al inversor o al controlador de carga, algo que el RETIE exige verificar en instalaciones fotovoltaicas conectadas a red o en sistemas aislados.

Su mecanismo termomagnético reacciona de dos formas: el disparo térmico corta ante una sobrecarga sostenida (entre 1,05 y 1,30 veces la corriente nominal) y el disparo magnético corta de forma instantánea ante un cortocircuito (entre 8 y 12 veces la corriente nominal). El cuerpo de un polo acepta cableado directo o conexión por busbar tipo pin o fork, lo que agiliza el armado de tableros con varios circuitos en paralelo.

Protección DC dedicadaCorta antes de que la falla llegue al inversor A diferencia de un breaker de corriente alterna, el LDM7 está diseñado para interrumpir corriente continua sin generar arco sostenido, algo crítico en strings fotovoltaicos donde la corriente no pasa por cero como en AC.

• Disparo térmico1,05 a 1,30 x In Protege contra sobrecargas sostenidas en el circuito DC.
• Disparo magnético8 a 12 x In Corta de forma instantánea ante un cortocircuito.
• Indicador de posiciónContacto visible Muestra si el breaker está abierto o cerrado sin necesidad de abrir el tablero.
• Conexión flexibleCable, pin o fork Terminal para cable hasta 25mm² o busbar según el diseño del tablero.
• Montaje estándarRiel DIN 35 mm Compatible con tableros DC residenciales, comerciales e industriales.
• Rango térmico-5°C a +40°C Con humedad máxima de 95%, sin condensación.

Datos eléctricos

Norma	IEC/EN 60947-2
Tipo de protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
Corriente nominal In	63A
Tensión nominal Ue (1 polo)	250VDC
Capacidad de ruptura	6000A
Tensión soportada al impulso 1,5/50 (Uimp)	4000V
Tensión de ensayo dieléctrico a frecuencia industrial, 1 min	3kV

Vida útil y construcción

Vida eléctrica	4000 ciclos
Vida mecánica	10000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, humedad máx. 95%
Tipo de conexión de terminal	Cable / busbar tipo pin / busbar tipo fork
Sección máxima de cable en terminal	25mm²
Torque máximo de apriete	2,5N.m
Instalación	Riel DIN de 35mm

¿Este breaker sirve para el lado DC o para el lado AC de la instalación?

Es exclusivamente para corriente continua (DC). Se usa entre los paneles solares y el inversor, o en la entrada de un controlador de carga. Para el lado AC de la instalación se necesita un breaker termomagnético de AC, no este modelo.

¿Cuántos paneles o qué corriente de string soporta este breaker de 63A?

El límite es la corriente nominal de 63A a 250VDC en configuración de un polo. Hay que dimensionarlo según la corriente de cortocircuito (Isc) del string y aplicar el factor de seguridad que exige la norma de instalación, no según la cantidad de paneles.

¿Se puede usar en un tablero con varios strings en paralelo?

Sí. El cuerpo de un polo permite armar varios breakers en el mismo riel DIN, cada uno protegiendo un string independiente, y conectarlos entre sí con busbar tipo pin o fork para simplificar el cableado.

¿Qué tipo de cable acepta el terminal?

El terminal acepta cable de hasta 25mm² de sección, además de conexión por busbar tipo pin o fork. El torque de apriete recomendado es 2,5N.m.

¿En qué se diferencia el disparo térmico del magnético?

El disparo térmico actúa ante una sobrecarga sostenida, entre 1,05 y 1,30 veces la corriente nominal, con un tiempo de reacción más lento. El disparo magnético actúa de forma instantánea ante un cortocircuito, entre 8 y 12 veces la corriente nominal.

¿Qué mantenimiento requiere?

No requiere mantenimiento periódico más allá de verificar el estado del cableado y el torque de los terminales. El indicador de posición permite confirmar visualmente si el breaker está abierto o cerrado sin necesidad de desmontarlo.

¿Puede instalarse en un tablero expuesto a humedad o ambientes costeros?

Tiene grado de protección IP20, pensado para instalarse dentro de un tablero o gabinete cerrado. En zonas de alta humedad como la costa Caribe o el Pacífico colombiano, el gabinete debe tener su propio grado de protección para exteriores; el breaker por sí solo no está diseñado para exposición directa.
