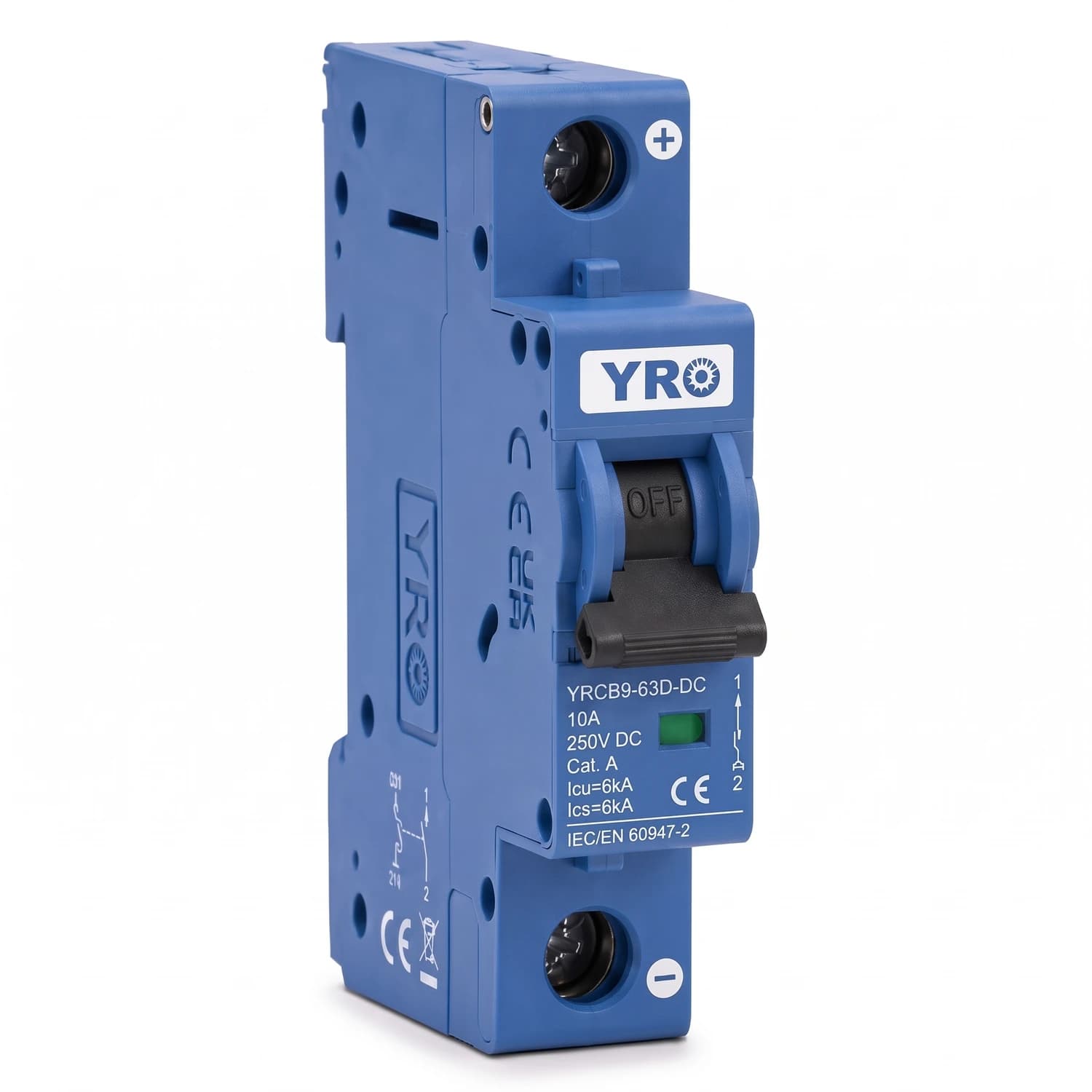

Breaker termomagnético DC 1P 250VDC 10A YRO
SKU: YR-1P10AYRO
$ 21.600+ IVA
En stock-Precio con IVA: $ 25.704
YRO - serie DC para gabinetes de string y combiner box
Breaker termomagnético DC 1P 10A 250V para protección de circuitos fotovoltaicos
Interruptor termomagnético de corriente continua para proteger ramales de paneles solares
El YRL7-63DC es un breaker de corriente continua pensado para instalaciones fotovoltaicas, donde protege un circuito derivado que ya cuenta con protección de rama principal o que no la requiere. Al ser un dispositivo no polarizado, se instala sin preocuparte por el sentido de conexión de positivo y negativo. Su curva C y disparo termomagnético lo hacen apto para el arranque de corrientes propias de un generador solar sin disparos falsos.
- Corriente nominal 10A
- Tensión de operación 250V DC (1 polo)
- No polarizado, apto para corriente continua
- Curva de disparo tipo C
- Capacidad de ruptura Icu 6kA
- Montaje en riel DIN estándar
- 10 A
- Corriente nominal In
- 250 V DC
- Tensión de operación (1P)
- 6 kA
- Capacidad de ruptura Icu
- 8 kV
- Tensión de impulso Uimp
En un tablero de distribución de corriente continua o dentro de una caja combinadora fotovoltaica, este breaker cumple la función que un interruptor de corriente alterna no puede: interrumpir un circuito que no pasa por cero de forma natural. Su cámara de extinción de arco está diseñada específicamente para DC, algo que un breaker convencional de AC no ofrece aunque tenga la misma corriente nominal.
El disparo termomagnético combina dos protecciones en un solo dispositivo: la parte térmica responde a sobrecargas sostenidas y la magnética actúa ante un cortocircuito franco, cortando el paso de corriente en milisegundos. Esto protege tanto el cableado del ramal como los equipos conectados aguas abajo, algo relevante en instalaciones expuestas a las descargas atmosféricas frecuentes en Colombia, donde una sobrecorriente inducida puede dañar un string completo si no hay protección adecuada en el circuito.
Diseño no polarizadoSe instala sin importar el sentido de la corriente A diferencia de un breaker DC convencional que exige respetar polaridad, el YRL7-63DC se conecta libremente en positivo o negativo, lo que reduce errores de instalación en campo y agiliza el montaje del combiner box.
- Corriente nominal10 A Disponible en la serie desde 6 hasta 63 A según el punto del sistema a proteger.
- Tensión de operación250 V DC La que corresponde a un polo. En la misma serie, la versión de 2P llega a 550 V y la de 4P a 1000 V, así que para tensiones mayores hay que ir al modelo con más polos.
- Capacidad de ruptura6 kA Icu con 100% de Ics, es decir, mantiene su capacidad de ruptura nominal en operación repetida.
- Curva de disparoTipo C Adecuada para picos de corriente moderados sin disparos innecesarios.
- Wiring 1P/2P1.5 a 16 mm² Rango de sección de cable admitido para corrientes hasta 32 A.
- MontajeRiel DIN Instalación estándar en gabinetes y tableros de distribución.
Comportamiento térmico y de altitud
La corriente nominal de un breaker termomagnético varía con la temperatura ambiente y la altitud de instalación, dos factores que en Colombia cambian mucho de una región a otra.
| Temperatura | Corriente corregida |
|---|---|
| -20 °C | 12.5 A |
| 0 °C | 11.5 A |
| 20 °C | 10.6 A |
| 30 °C | 10 A |
| 40 °C | 9.6 A |
| 50 °C | 9.3 A |
| 60 °C | 8.9 A |
| 70 °C | 8.4 A |
En instalaciones del altiplano, como Bogotá a 2.600 m, o en zonas de mayor altura de la cordillera, la corriente admisible también se reduce por la menor densidad del aire, que dificulta la disipación de calor del breaker.
| Altitud | Factor de corrección |
|---|---|
| Menor a 2000 m | 1.0 |
| 2000 a 3000 m | 0.9 |
| 3000 m o más | 0.8 |
| Corriente nominal In | 10 A |
|---|---|
| Tensión de operación Ue (1P) — este modelo | 250 V DC |
| Tensión de operación Ue (2P) | 550V, 600V, 800V DC |
| Otras versiones de la serie | 3P hasta 750 V DC · 4P hasta 1000 V DC |
| Tensión de impulso Uimp | 8 kV |
| Capacidad de ruptura Icu | 6 kA |
| Capacidad de ruptura en servicio Ics | 100% Icu |
| Curva de disparo | C |
| Tipo de disparo | Termomagnético |
| Temperatura ambiente | -20 °C a 70 °C |
|---|---|
| Altitud máxima sin corrección | 2000 m |
| Humedad relativa | hasta 95% |
| Nivel de contaminación | 3 |
| Categoría de instalación | Clase III |
| Montaje | Riel DIN estándar |
| Ancho | 17.5 mm |
|---|---|
| Alto | 80 mm |
| Profundidad | 71 mm |
| Peso | 0.13 kg |
- 2
- Años
Garantía del fabricante YRO respalda este breaker por defectos de fabricación bajo condiciones normales de operación e instalación en el rango de corriente y voltaje especificado.
¿Sirve para un string de más de 250 V?
No. Esta es la versión de un polo, y su tensión de operación es de 250 V DC. Si tu string trabaja por encima de esa tensión necesitas la versión de dos polos de la misma serie, que llega a 550 V, o la de más polos según el caso. Poner un breaker por debajo de la tensión del circuito impide que corte el arco al abrir.
¿Este breaker sirve para un circuito de corriente alterna?
No. Está diseñado exclusivamente para corriente continua (DC). Su cámara de extinción de arco no funciona igual en aplicaciones de corriente alterna.
¿Hay que respetar la polaridad al conectarlo?
No, es un diseño no polarizado. Puedes conectar el positivo o el negativo del string en cualquiera de los dos bornes sin afectar su funcionamiento.
¿Qué sección de cable admite este breaker?
Para corrientes hasta 32 A, incluida la versión de 10 A, admite cable de 1.5 a 16 mm².
¿Necesito aplicar algún factor de corrección si lo instalo en Bogotá?
Sí. Por encima de 2000 m de altitud aplica un factor de corrección de 0.9 sobre la corriente nominal, y de 0.8 por encima de 3000 m, debido a la menor disipación de calor del equipo.
¿Se puede usar en un combiner box con varios strings?
Sí, es precisamente su aplicación principal: proteger cada ramal fotovoltaico de forma individual dentro de la caja combinadora.
¿Qué capacidad de ruptura tiene ante un cortocircuito?
Su capacidad de ruptura última (Icu) es de 6 kA, manteniendo el 100% de esa capacidad en operación repetida (Ics).
¿Se puede instalar en exteriores o requiere gabinete?
El equipo está clasificado para nivel de contaminación 3 y humedad relativa hasta 95%, pero al montarse en riel DIN se recomienda instalarlo dentro de un gabinete o combiner box que lo proteja de la exposición directa.
- Distribuido en Colombia por Solartex
- Despacho a todo el territorio nacional
- Asesoría técnica para dimensionamiento de protecciones DC
Peso
0,13 kg
Largo
6,54 cm
Ancho
1,77 cm
Alto
7,9 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
