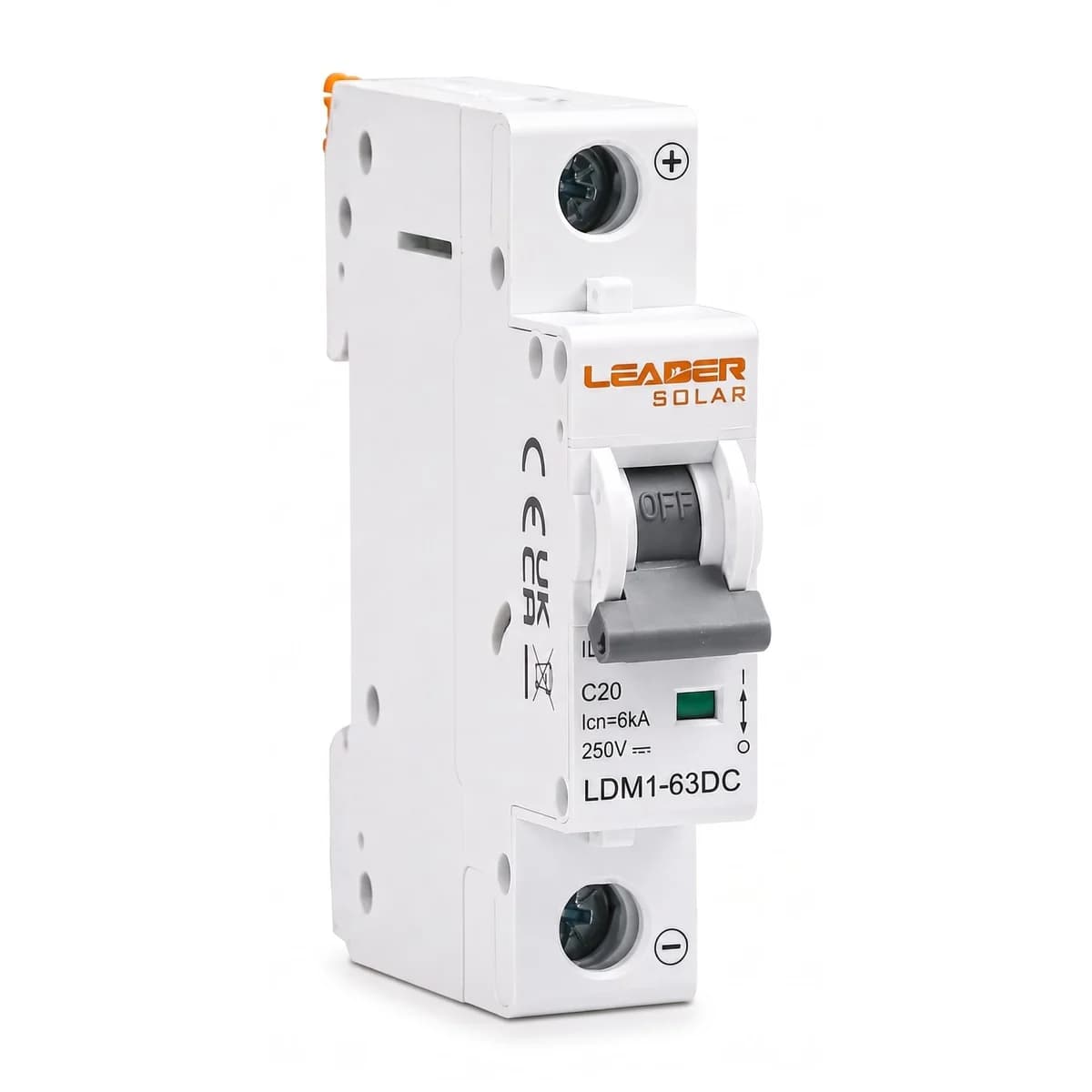

Breaker termomagnético DC 1P 250VDC 20A Leader LDM7

Leader - línea LDM7

Breaker termomagnético DC 20A que corta hasta 6000A de cortocircuito en menos de un ciclo

Protección de sobrecarga y cortocircuito para líneas de corriente continua en sistemas fotovoltaicos

El LDM7 es un interruptor termomagnético de un polo para circuitos DC, con disparo térmico ajustado a 20A y disparo magnético instantáneo ante corrientes de falla. Se monta en riel DIN de 35 mm, lo que agiliza su instalación en cajas combinadoras y tableros DC. Cumple con la norma IEC/EN 60947-2 para equipos de baja tensión.

• Corriente nominal 20A
• Tensión de operación hasta 250VDC (1P)
• Capacidad de ruptura 6000A
• Grado de protección IP20
• 4000 ciclos eléctricos, 10000 mecánicos
• Montaje en riel DIN 35 mm

20 A

Corriente nominal In

250 VDC

Tensión de operación (1P)

6000 A

Capacidad de ruptura

IP20

Grado de protección

4000 ciclos

Vida eléctrica

En un sistema fotovoltaico, el string de paneles entrega corriente continua todo el día mientras hay luz, sin el paso por cero que ayuda a extinguir el arco en corriente alterna. Por eso un breaker DC como el LDM7 no es un breaker AC adaptado: su disparo magnético está calibrado para cortar ese tipo de falla de forma segura, entre 8 y 12 veces la corriente nominal.

El LDM7 de 20A se usa típicamente en la protección de un string entre los paneles y la caja combinadora, o en la entrada DC de un inversor o controlador de carga. Su terminal acepta conexión por cable, busbar tipo pin o tipo fork, según cómo esté armado el tablero, con un par de apriete máximo de 2.5N.m.

Disparo termomagnéticoProtección en un solo elemento El disparo térmico responde a sobrecargas sostenidas y el magnético actúa de forma instantánea ante un cortocircuito, sin necesidad de combinar el breaker con otro dispositivo de protección.

• Corriente nominal20A Calibrado para proteger conductores y equipos dimensionados a esta corriente en el circuito DC.
• Rango térmico1.05 a 1.30 x In Dispara por sobrecarga entre 21A y 26A, según la curva térmica.
• Rango magnético8 a 12 x In Corta instantáneamente entre 160A y 240A ante un cortocircuito.
• TerminalCable, busbar pin o fork Compatible con distintos esquemas de cableado en el tablero DC.
• Indicador de posiciónSí Permite verificar de un vistazo si el breaker está en corte o en conducción.
• Temperatura ambiente-5°C a +40°C Rango de operación con humedad máxima de 95%.

Dónde se instala en un sistema solar

Datos eléctricos

Estándar	IEC/EN 60947-2
Tipo de disparo	Termomagnético
Corriente nominal In	20A
Tensión de operación Ue (1P)	250VDC
Capacidad de ruptura	6000A
Tensión soportada al impulso (1.5/50) Uimp	4000V
Tensión de ensayo dieléctrico (1 min)	3kV
Curva térmica	1.05 - 1.30 x In
Curva magnética	8 - 12 x In

Construcción y montaje

Vida eléctrica	4,000 ciclos
Vida mecánica	10,000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Tipo de conexión de terminal	Cable / busbar tipo pin / busbar tipo fork
Tamaño máximo de terminal para cable	25mm²
Par de apriete máximo	2.5N.m
Instalación	Riel DIN de 35 mm

2

Años

Garantía del fabricante El LDM7 cuenta con garantía de fábrica frente a defectos de fabricación bajo condiciones normales de operación.

¿El LDM7 de 20A sirve para proteger un solo string o varios en paralelo?

Está dimensionado para proteger el conductor de un string individual entre los paneles y la caja combinadora. Si varios strings se combinan antes del breaker, hay que recalcular la corriente nominal según la suma de las corrientes de cortocircuito de esos strings.

¿Puedo usar este breaker en un circuito AC?

No. Está diseñado y calibrado específicamente para corriente continua, donde el arco eléctrico no se extingue con el paso por cero como en AC. Usarlo en AC no garantiza una interrupción segura de la falla.

¿Qué corriente máxima de cortocircuito soporta antes de fallar?

Su capacidad de ruptura es de 6000A. Si la corriente de falla del sistema supera ese valor, se necesita un breaker de mayor capacidad de ruptura o una protección adicional aguas arriba.

¿Cómo sé si necesito la versión de 1 polo o de 2 polos?

La versión de 1 polo (250VDC) se usa cuando solo se protege el conductor positivo o negativo de forma independiente. Si el diseño de la instalación exige seccionar ambos polos del circuito DC de forma simultánea, se requiere la versión de 2 polos.

¿Se puede instalar en exteriores?

Su grado de protección es IP20, pensado para montaje dentro de un tablero o caja combinadora cerrada. Si el tablero queda expuesto a la intemperie, la caja o gabinete debe aportar el grado de protección adicional según la exposición del sitio.

¿Qué mantenimiento necesita?

No requiere mantenimiento periódico más allá de verificar el indicador de posición y el apriete de los terminales (máximo 2.5N.m) durante las revisiones del tablero, para evitar puntos calientes por conexiones flojas.
