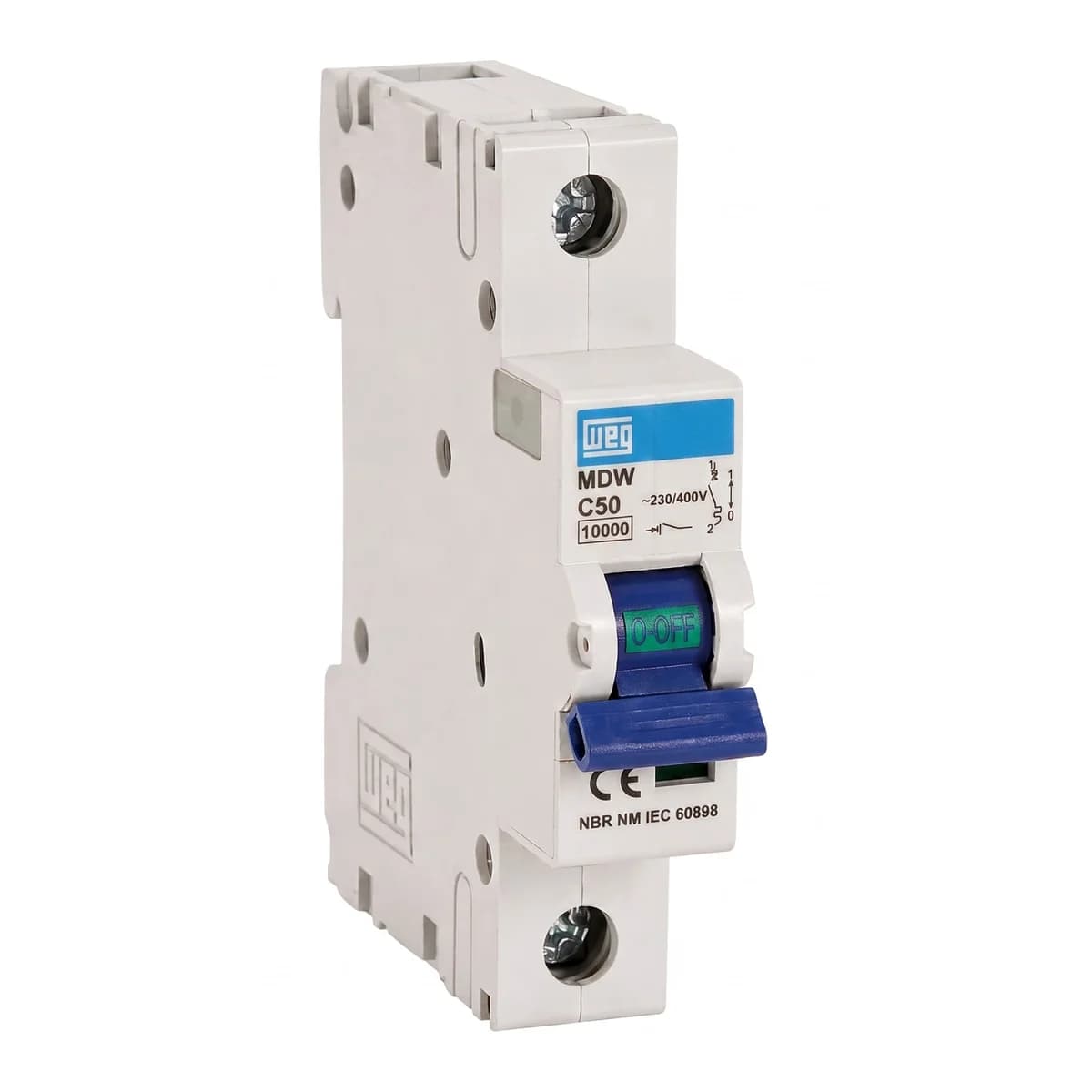

Breaker termomagnético 1P 50A WEG MDW C50 230/400V

WEG - línea MDW

Breaker termomagnético 1P 50A curva C para proteger circuitos con cargas inductivas

Interruptor magnetotérmico monopolar de disparo libre para tableros de distribución residenciales e industriales

El MDW C50 es un mini interruptor automático de 50 A en un solo polo, pensado para cortar sobrecargas y cortocircuitos en el conductor que protege. Su curva C dispara entre 5 y 10 veces la corriente nominal, por lo que responde bien frente a motores, transformadores y otras cargas inductivas que exigen un pico de arranque. Cumple las normas IEC 60898 e IEC 60947-2 y se monta en riel DIN de 35 mm sin restricción de posición. Su mecanismo de disparo libre asegura que la protección actúe aunque la perilla esté trabada o mal indicada.

• Curva C: disparo instantáneo de 5 a 10 veces In
• Capacidad de interrupción hasta 5 kA en 230/400 V ca
• Corriente nominal de 50 A, monopolar (1P)
• Grado de protección IP20
• Vida eléctrica de 4.000 maniobras
• Temperatura ambiente de operación de -25 a 45 °C

50 A

Corriente nominal In

5 kA

Capacidad de interrupción a 230/400 V ca (IEC 60947-2)

1 polo

Configuración monopolar

4.000 maniobras

Vida eléctrica del mecanismo

Este breaker está diseñado para instalarse en el tablero de distribución de una vivienda, un edificio o una planta industrial, en circuitos de baja tensión que operan en corriente alterna o continua entre 2 y 125 A. La curva C lo hace apto para circuitos donde hay cargas inductivas como motores pequeños, bombas o equipos con arranque, a diferencia de la curva B que se usa en cargas resistivas.

El disparo libre es clave para la seguridad de la instalación: el mecanismo actúa sin depender de la posición de la perilla ni de lo que muestre el indicador de estado del interruptor. Esto evita que una falla mecánica externa impida la desconexión cuando realmente hay una sobrecarga o un cortocircuito en el circuito protegido.

Disparo libreLa protección actúa aunque la perilla esté bloqueada El disparo del MDW no depende de la posición del mando ni del estado indicado en el interruptor, lo que garantiza el corte del circuito ante una falla real.

• Curva de disparoCurva C Disparo instantáneo entre 5 y 10 veces la corriente nominal, para circuitos con cargas inductivas.
• Rango de tensión230/400 V ca Compatible con instalaciones que operan a 230 V o 400 V en corriente alterna.
• MontajeRiel DIN 35 mm Se fija sin restricción de posición, alimentado por la parte superior o inferior del tablero.
• Conexión1 a 25 mm² Capacidad de conexión de conductores para corrientes de 2 a 63 A.
• HerramientaDestornillador philips número 2 Requerido para el torque de apriete en los terminales de 2,5 N·m.
• NormasIEC 60898 e IEC 60947-2 Curvas de disparo certificadas bajo ambos estándares internacionales.

Dónde instalar el MDW C50

Datos eléctricos generales

Tensión máxima de operación (Ue)	440 V ca / 250 V cc
Tensión mínima de operación (Ue)	24 V ca/cc
Tensión nominal de aislamiento (Ui)	500 V ca
Frecuencia	50/60 Hz
Corriente nominal (In)	50 A
Curva de disparo	C (5 a 10 veces In)
Número de polos	1P

Capacidad de interrupción de cortocircuito

IEC 60898, 127/220 V ca	5 kA
IEC 60898, 230/400 V ca	3 kA
IEC 60947-2, 127/220 V ca	5 kA
IEC 60947-2, 230/400 V ca	5 kA
IEC 60947-2, 440 V ca	4 kA

Otras características técnicas

Vida eléctrica	4.000 maniobras
Temperatura ambiente	-25 a 45 °C
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N·m
Fijación	Riel DIN 35 mm
Peso	0,105 kg

Disipación de potencia (IEC 60898)

Rango de corriente nominal	40 < In ≤ 50
Máxima potencia activa disipada por polo	9 W

1

Año

Garantía del fabricante Cobertura por defectos de fabricación bajo las condiciones establecidas por WEG.

¿Este breaker sirve para conectar un motor o una bomba?

Sí, la curva C está pensada justo para ese tipo de carga: soporta el pico de arranque de motores y bombas sin disparar en falso, algo que la curva B no tolera bien.

¿A qué corriente dispara realmente el MDW C50?

Con curva C, el disparo instantáneo ocurre cuando la corriente llega a un valor de entre 5 y 10 veces los 50 A nominales, es decir, entre 250 A y 500 A.

¿Puedo instalarlo en un sistema alimentado por corriente continua?

La línea MDW admite corriente continua o alterna de 2 a 125 A, pero la capacidad de interrupción en cc varía según la tensión: revisa la tabla de datos técnicos antes de dimensionar el circuito.

¿Qué calibre de cable acepta el terminal?

Para corrientes entre 2 A y 63 A, como este de 50 A, la capacidad de conexión va de 1 a 25 mm², apretando el terminal a un torque de 2,5 N·m.

¿Se puede montar boca arriba o boca abajo en el tablero?

Sí, el MDW se puede alimentar por la parte superior o inferior sin que se afecten sus características técnicas, así que no tiene restricción de posición de montaje.

¿Qué pasa si la perilla se traba o el indicador falla?

El mecanismo de disparo libre actúa igual: el corte del circuito no depende de la posición del mando ni de la indicación del estado del interruptor.

¿A qué altitud sobre el nivel del mar pierde capacidad este breaker?

A partir de 3.000 m la corriente admisible se reduce (factor 0,98), y sigue bajando a 4.000 y 5.000 m; en ciudades como Bogotá, a 2.600 m, todavía no aplica reducción.

¿Cuántas maniobras soporta antes de reemplazarse?

Su vida eléctrica es de 4.000 maniobras, después de las cuales se recomienda evaluar su reemplazo en el tablero.
