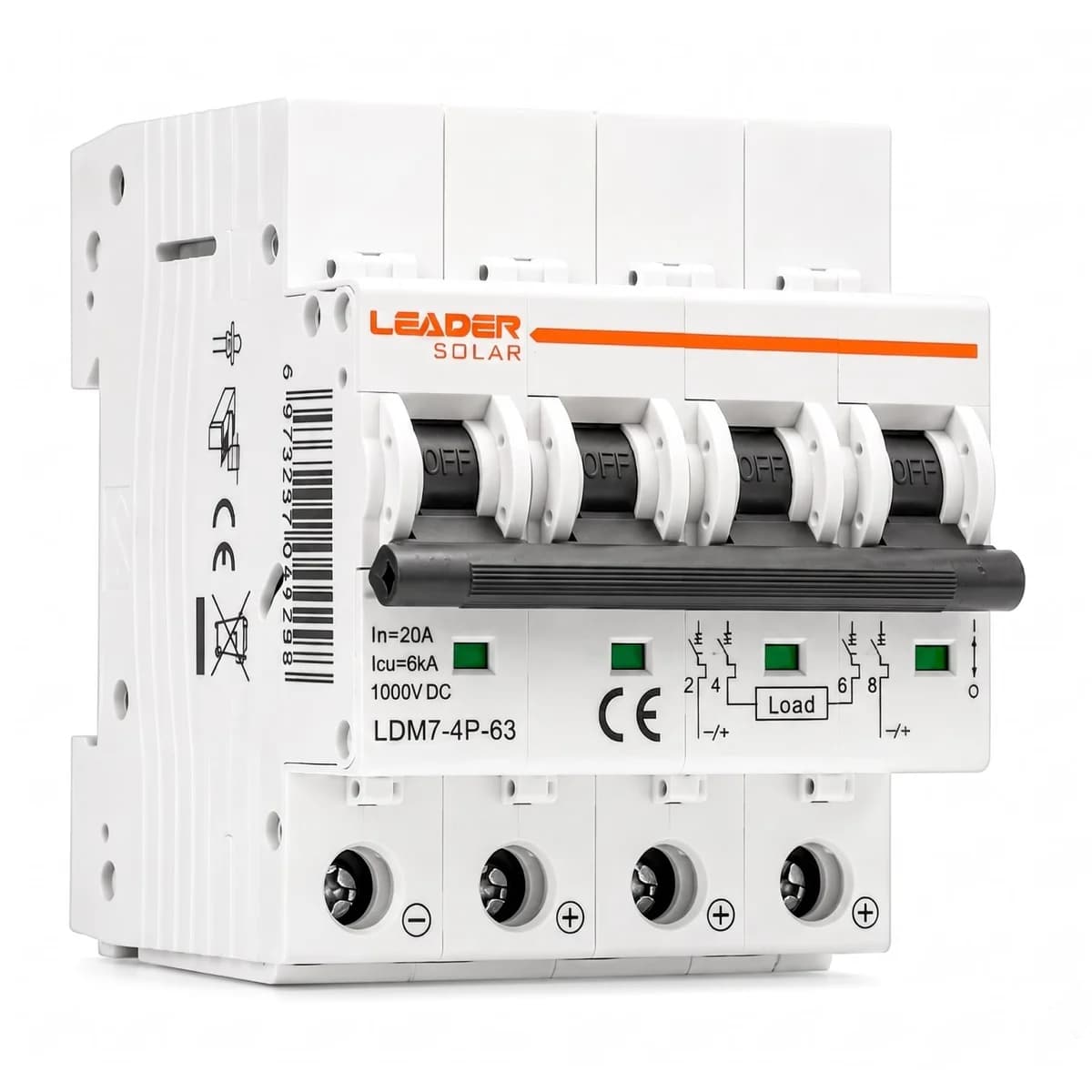

Breaker termomagnético DC 20A 1000VDC 4P LDM7 Leader

Leader - línea LDM7

Breaker termomagnético DC 20A 1000VDC 4P para seccionamiento completo de strings fotovoltaicos

Protección DC de 4 polos para tableros solares de alta tensión

El LDM7 4P de Leader corta y protege circuitos de corriente continua hasta 1000 VDC combinando disparo térmico por sobrecarga y disparo magnético instantáneo ante cortocircuito. Al desconectar los cuatro polos de forma simultánea, deja el string, el banco de baterías o la entrada del inversor completamente seccionados, sin tramos vivos. Se monta en riel DIN de 35 mm, lo que agiliza su instalación en tableros DC o cajas combinadoras de proyectos solares comerciales e industriales.

• 20A a 1000VDC
• Capacidad de ruptura de 6kA
• Disparo termomagnético (térmico y magnético)
• 4 polos con desconexión simultánea
• Montaje en riel DIN 35mm
• Norma IEC/EN 60947-2

20 A

Corriente nominal In

1000 VDC

Tensión nominal Ue (4P)

6 kA

Capacidad de ruptura

4 polos

Desconexión simultánea

20.000 ciclos

Vida mecánica

En un sistema fotovoltaico de mayor potencia, cada string o cada banco de baterías necesita un punto de corte confiable antes de llegar al inversor o al controlador MPPT. El LDM7 4P se ubica ahí: protege contra sobrecargas con su disparo térmico y responde en milisegundos ante un cortocircuito gracias al disparo magnético, evitando que una falla se propague al resto del tablero DC.

Su capacidad de ruptura de 6kA y su rango de operación de -20°C a +40°C (95% de humedad máxima según ficha técnica) lo hacen apto para tableros expuestos a variaciones térmicas, tanto en instalaciones de altiplano como en proyectos donde el gabinete acumula calor. La conexión se hace por cable, busbar tipo pin o busbar tipo fork, según el diseño del tablero.

Seccionamiento en corriente continuaCorta los 4 polos al mismo tiempo A diferencia de un breaker de un solo polo, el LDM7 4P deja sin tensión los cuatro conductores del circuito DC en una sola maniobra, algo que en sistemas de 1000 VDC no es opcional: es lo que permite intervenir el tablero sin riesgo de arco eléctrico residual.

• Disparo termomagnéticoTérmico y magnético Protege por sobrecarga sostenida y corta al instante ante un cortocircuito.
• Alta tensión DCHasta 1000VDC Cubre strings fotovoltaicos de configuraciones largas sin necesidad de bajar el voltaje del arreglo.
• Vida mecánica20.000 operaciones Resiste maniobras repetidas de mantenimiento sin perder precisión de disparo.
• MontajeRiel DIN 35mm Se instala en tableros DC estándar sin adaptaciones adicionales.
• Indicador de posiciónContacto visible Permite verificar de un vistazo si el circuito está abierto o cerrado.
• Grado de protecciónIP20 Adecuado para tableros cerrados de interior.

Características eléctricas

Estándar	IEC/EN 60947-2
Protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
Número de polos	4P
Corriente nominal In	20A
Tensión nominal Ue	1000VDC (4P)
Capacidad de ruptura	6.000A (6kA)
Tensión de impulso soportada 1.5/50 (Uimp)	4.000V
Tensión de ensayo dieléctrico a frecuencia industrial (1 min)	3kV
Característica de disparo térmico	(1.05-1.30) x In
Característica de disparo magnético	(8-12) x In

Características mecánicas e instalación

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos (ensayo) / 20.000 operaciones promedio
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad (ensayo) / -20°C a +70°C (rango operación)
Tipo de conexión	Cable / busbar tipo pin / busbar tipo fork
Tamaño máximo de terminal para cable	25mm2
Par de apriete máximo	2.5N.m
Instalación	Riel DIN de 35mm
Conexión	Según diagrama de cableado

1

Año

Garantía del fabricante Leader respalda el LDM7 4P contra defectos de fabricación bajo condiciones normales de instalación y uso en tableros DC.

¿En qué tensión DC opera este breaker con sus 4 polos conectados?

En 4P, el LDM7 tiene una tensión nominal Ue de 1000VDC, apto para strings fotovoltaicos de configuraciones largas.

¿Sirve para proteger un banco de baterías además de un string fotovoltaico?

Sí, el fabricante lo recomienda tanto para strings como para el seccionamiento entre banco de baterías y controlador MPPT, siempre que la corriente del circuito no supere los 20A nominales.

¿Qué diferencia hay entre el disparo térmico y el disparo magnético de este breaker?

El disparo térmico actúa ante sobrecargas sostenidas entre 1.05 y 1.30 veces la corriente nominal; el disparo magnético actúa de forma instantánea ante cortocircuitos, entre 8 y 12 veces la corriente nominal.

¿Los 4 polos se desconectan al mismo tiempo o cada uno por separado?

Los 4 polos se desconectan de forma simultánea en una sola maniobra, dejando el circuito DC completamente seccionado.

¿Qué tipo de conexión admite en el tablero?

Admite conexión por cable, busbar tipo pin o busbar tipo fork, con un tamaño máximo de terminal de 25mm2 y par de apriete de 2.5N.m.

¿Necesita mantenimiento periódico?

No requiere mantenimiento especial más allá de la verificación visual del indicador de posición; su vida mecánica de 20.000 operaciones promedio permite maniobras repetidas sin pérdida de precisión.

¿Se puede instalar en cualquier tablero DC?

Se instala en riel DIN de 35mm, estándar en tableros DC y cajas combinadoras, sin requerir adaptaciones adicionales.
