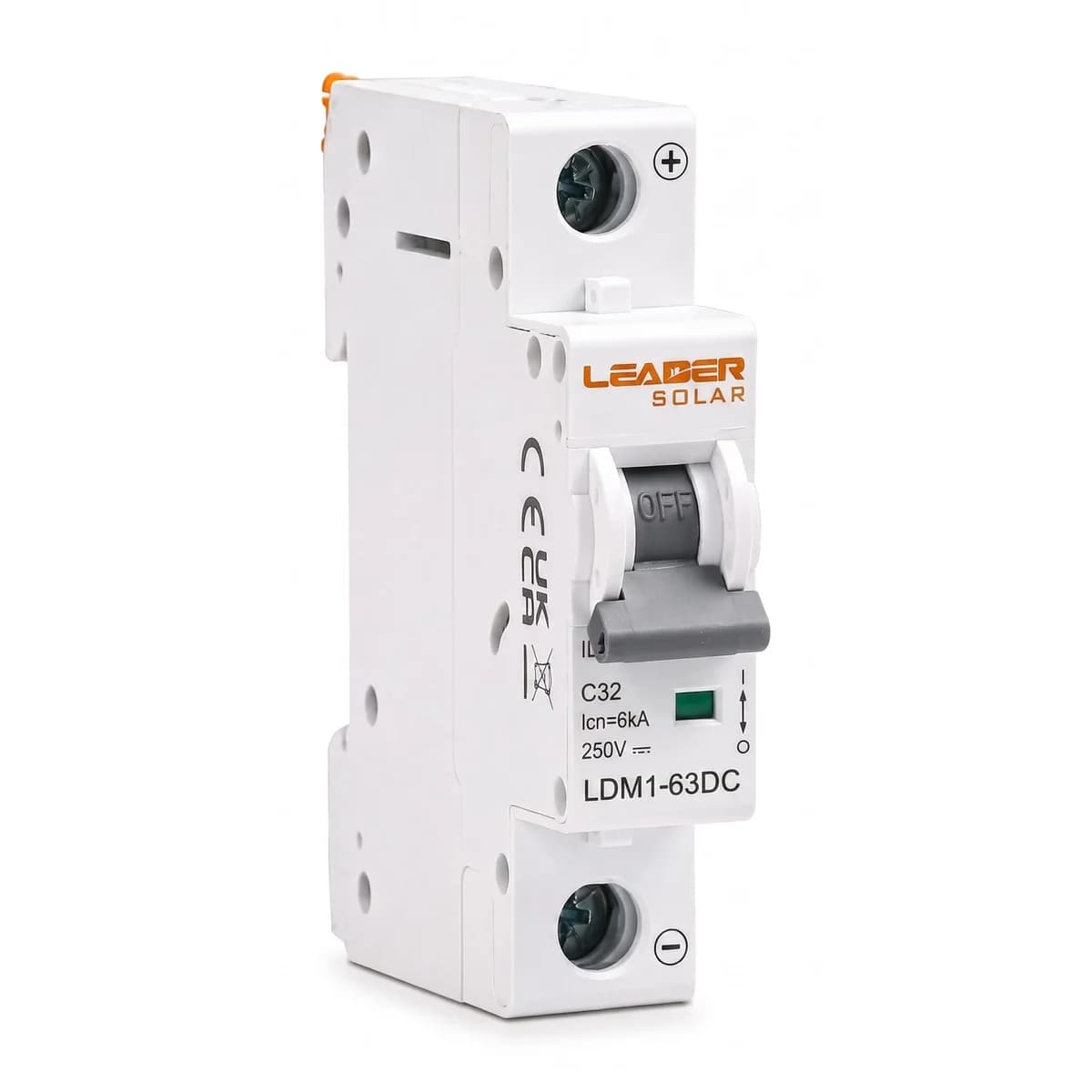

Breaker termomagnético DC 1P 250VDC 32A Leader LDM7

Leader - línea LDM7

Breaker termomagnético DC 32A que corta hasta 6kA en circuitos fotovoltaicos

Protección térmica y magnética para líneas de corriente continua en instalaciones solares

El LDM7 de 1 polo es un interruptor termomagnético diseñado para proteger tramos de corriente continua en sistemas fotovoltaicos: dispara por sobrecarga térmica y corta de forma instantánea ante un cortocircuito. Se monta en riel DIN de 35 mm, lo que facilita su instalación en cajas combinadoras y tableros DC. En la versión de 1 polo soporta hasta 250 VDC, con una capacidad de ruptura de 6.000 A.

• Corriente nominal 32A
• Tensión de operación 250VDC (1 polo)
• Capacidad de ruptura 6.000A
• Grado de protección IP20
• Montaje en riel DIN 35mm
• Vida mecánica 10.000 ciclos

32 A

Corriente nominal In

250 VDC

Tensión nominal Ue en 1 polo

6 kA

Capacidad de ruptura

4.000 ciclos

Vida eléctrica

10.000 ciclos

Vida mecánica

El disparo térmico actúa entre 1.05 y 1.30 veces la corriente nominal, protegiendo el conductor ante sobrecargas sostenidas. El disparo magnético reacciona entre 8 y 12 veces In, cortando el circuito de forma instantánea cuando ocurre un cortocircuito. Esta combinación es la que se necesita en un string fotovoltaico, donde una falla en el arreglo de paneles puede generar corrientes de falla altas en fracciones de segundo.

El grado de protección IP20 y el rango de temperatura de operación (-5°C a 40°C, con humedad máxima de 95%) lo hacen apto para tableros DC en gabinetes cerrados. En zonas con humedad y salinidad altas, como la costa Caribe o el Pacífico colombiano, este breaker debe instalarse dentro de un gabinete con el grado de protección adecuado para el ambiente, ya que el IP20 protege contra contacto directo pero no contra polvo fino ni agua.

Disparo dualTérmico y magnético en un solo dispositivo Combina la protección contra sobrecarga sostenida con el corte instantáneo ante cortocircuito, sin necesidad de dos elementos de protección separados en el tablero DC.

• MontajeRiel DIN 35mm Instalación estándar en cajas combinadoras y tableros residenciales, comerciales e industriales.
• ConexiónCable, busbar pin o fork Terminal para cable de hasta 25mm² o conexión mediante peine de busbar tipo pin o fork.
• IndicadorPosición de contacto visible Permite verificar de un vistazo si el breaker está abierto o cerrado.
• AislamientoTensión de impulso 4.000V Soporta sobretensiones de impulso de 1.5/50 microsegundos sin falla dieléctrica.
• Rigidez dieléctrica3kV a frecuencia industrial Ensayo de 1 minuto según IEC/EN 60947-2.
• Torque2.5N.m máximo Par de apriete recomendado para las terminales de conexión.

Características eléctricas

Norma	IEC/EN 60947-2
Tipo de disparo	Termomagnético
Corriente nominal In	32A
Tensión nominal Ue (1P)	250VDC
Capacidad de ruptura	6.000A
Tensión de impulso (1.5/50) Uimp	4.000V
Tensión dieléctrica a frecuencia industrial, 1 min	3kV
Característica de disparo térmico	1.05 a 1.30 x In
Característica de disparo magnético	8 a 12 x In

Instalación y vida útil

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Grado de protección	IP20
Temperatura ambiente	-5°C a 40°C, humedad máxima 95%
Tipo de conexión de terminal	Cable, busbar tipo pin o fork
Tamaño máximo de terminal para cable	25mm²
Torque máximo de apriete	2.5N.m
Instalación	Montaje en riel DIN de 35mm

1

Año

Garantía del fabricante Cobertura contra defectos de fabricación, sujeta a instalación conforme a diagrama de conexión y dentro del rango de tensión y corriente especificado.

¿Este breaker sirve para proteger un string de paneles solares?

Sí, es una de sus aplicaciones principales: se instala entre el arreglo de paneles y la caja combinadora DC para proteger el string contra sobrecarga y cortocircuito.

¿Cuál es la tensión máxima que soporta en configuración de 1 polo?

En 1 polo (1P) soporta hasta 250VDC. Si necesitas mayor tensión, la línea LDM7 ofrece configuraciones de 2 y 4 polos que permiten 500VDC y 1000VDC respectivamente conectando los polos en serie.

¿Qué corriente de cortocircuito puede interrumpir de forma segura?

Su capacidad de ruptura nominal es de 6.000A (6kA), suficiente para la mayoría de fallas de cortocircuito en el lado DC de un sistema fotovoltaico residencial o comercial.

¿Se puede instalar a la intemperie?

No directamente: su grado de protección es IP20, que protege contra contacto directo pero no contra polvo ni agua. Debe montarse dentro de un gabinete o tablero con el grado de protección adecuado para el ambiente donde se instale.

¿Qué tipo de cable o conexión acepta en las terminales?

Acepta conexión por cable, con terminal de hasta 25mm², o mediante peine de busbar tipo pin o fork, con un torque máximo de apriete de 2.5N.m.

¿Cuál es la diferencia entre el disparo térmico y el magnético?

El disparo térmico responde a sobrecargas sostenidas, actuando entre 1.05 y 1.30 veces la corriente nominal. El disparo magnético responde a cortocircuitos, cortando de forma instantánea cuando la corriente supera entre 8 y 12 veces la corriente nominal.

¿Cuántos ciclos de operación soporta antes de reemplazarlo?

Tiene una vida eléctrica de 4.000 ciclos de operación bajo carga y una vida mecánica de 10.000 ciclos de maniobra sin carga.
