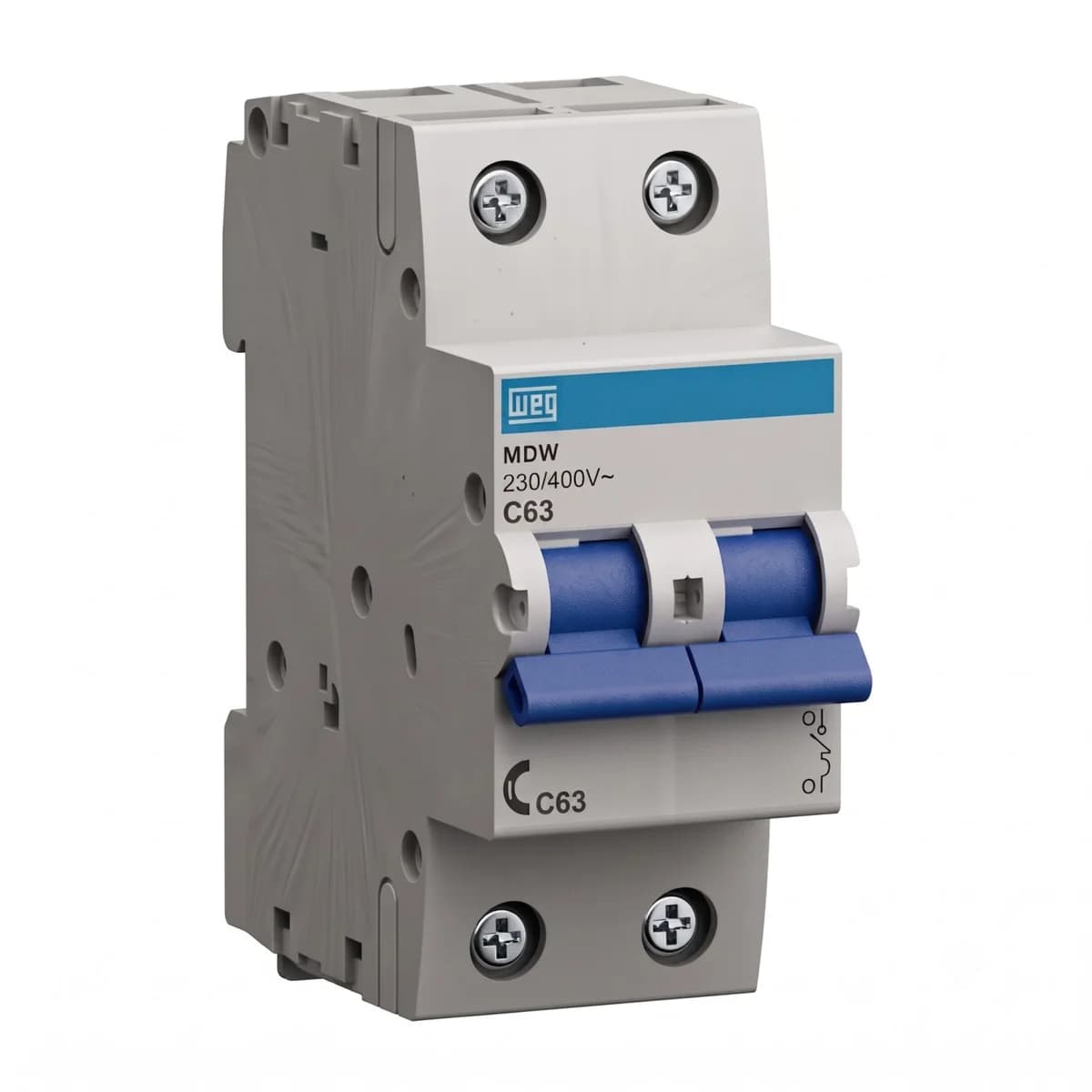

Breaker termomagnético 2P 63A 230/400V AC/DC WEG

WEG - línea MDW

Breaker termomagnético 2P 63A curva C para cargas inductivas en baja tensión

Protección contra sobrecarga y cortocircuito para circuitos de 230/400V

El MDW-C63-2 es un mini interruptor bipolar de 63A con curva de disparo C, pensado para circuitos con cargas inductivas como motores pequeños, compresores o equipos con transformador. Cumple las normas IEC 60898 e IEC 60947-2 y trabaja tanto en corriente alterna como en corriente continua. Su mecanismo de disparo libre no depende de la posición de la perilla, lo que evita falsas indicaciones de estado. Se monta en riel DIN 35mm sin restricción de posición, alimentable por arriba o por abajo.

• 63A curva C, disparo instantáneo entre 5 y 10 veces la corriente nominal
• Capacidad de interrupción de cortocircuito hasta 5kA en 230/400V ca
• Funciona en corriente continua hasta 250V cc
• Grado de protección IP20
• Vida eléctrica de 4.000 maniobras
• Compatible con bloque de contacto auxiliar y traba candado

63 A

Corriente nominal

2 polos

Bipolar, conexión en serie o monopolar

5 kA

Interrupción de cortocircuito en 230/400V ca (IEC 60947-2)

440 V ca

Tensión máxima de operación (250V cc)

Este breaker forma parte de la línea MDW de WEG, diseñada para cuadros de distribución residenciales, de edificios e industriales. La curva C lo distingue de la curva B: dispara con corrientes de 5 a 10 veces la nominal, un rango que absorbe el pico de arranque de motores y cargas inductivas sin disparos innecesarios por cada arranque del equipo.

En Colombia, donde conviven redes de 110/120V y 220V según el tipo de instalación, este breaker de 230/400V se ajusta a los circuitos bifásicos y trifásicos típicos de tableros industriales y de edificios. Su capacidad para operar también en corriente continua (hasta 250V cc con 10kA en circuitos de 6 a 63A) lo hace apto para protección de tramos en sistemas que combinan CA y CC, como bancos de baterías o cargas asociadas a inversores.

Curva CDisparo entre 5 y 10 veces la corriente nominal A diferencia de la curva B, que dispara entre 3 y 5 veces In, la curva C tolera el pico de arranque de cargas inductivas como motores y transformadores sin activarse en falso, protegiendo el circuito solo cuando la sobrecorriente es real.

• MecanismoDisparo libre El disparo no depende de la posición de la perilla ni de la indicación visual del interruptor.
• MontajeRiel DIN 35mm Se alimenta por la parte superior o inferior sin afectar sus características técnicas.
• Conexión1 a 25 mm² Capacidad de conexión para el rango de 2 a 63A, con torque de apriete de 2,5 N.m.
• Vida útil4.000 maniobras Ciclos de operación mecánica garantizados por el fabricante.
• Aislamiento500V ca Tensión nominal de aislamiento Ui.
• Temperatura-25 a 45°C Rango de temperatura ambiente de operación.

Comportamiento según temperatura y altitud

La corriente nominal de un breaker se reduce con la altitud y varía según la temperatura ambiente, dos factores relevantes para instalaciones en el altiplano colombiano o en climas cálidos de baja altura.

Factor de reducción por altitud

Altitud	Factor
2.000 m	1,00
3.000 m	0,98
4.000 m	0,91
5.000 m	0,87

Corriente nominal a 63A según temperatura ambiente

Temperatura	Corriente (A)
0°C	73,71
20°C	66,78
30°C	63,00
40°C	60,48
50°C	58,90

Especificaciones técnicas

Datos eléctricos generales

Tensión máxima de operación Ue	440V ca / 250V cc
Tensión mínima de operación Ue	24V ca/cc
Tensión nominal de aislamiento Ui	500V ca
Frecuencia	50/60 Hz
Corriente nominal In	63A
Curva de disparo	C (5 a 10 veces In)
Número de polos	2 (bipolar)

Capacidad de interrupción de cortocircuito

IEC 60898, 127/220V ca (6 a 125A)	3 kA
IEC 60898, 230/400V ca (6 a 125A)	3 kA
IEC 60947-2, 127/220V ca (6 a 125A)	5 kA
IEC 60947-2, 230/400V ca (6 a 125A)	5 kA
IEC 60947-2, 440V ca (6 a 125A)	4 kA
48V cc, conexión monopolar (6 a 63A)	10 kA
125V cc, conexión bipolar en serie (6 a 63A)	16 kA
250V cc, conexión bipolar en serie (6 a 63A)	10 kA

Datos mecánicos y ambientales

Vida eléctrica	4.000 maniobras
Temperatura ambiente	-25 a 45°C
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N.m
Herramienta para conexión	Destornillador philips número 2
Fijación	Riel DIN 35mm
Peso bipolar (2 a 63A)	0,210 kg
Máxima potencia disipada por polo (50 a 63A)	13 W

1

Bloque auxiliar por interruptor

Accesorios compatibles Admite un bloque de contacto auxiliar MDW-BC1 (para el rango 2 a 63A) y una traba candado MDW-PLW63, ambos de referencia WEG para la línea MDW.

¿Este breaker sirve para proteger un motor o un compresor?

Sí, la curva C está diseñada justamente para eso: dispara entre 5 y 10 veces la corriente nominal, un rango que tolera el pico de arranque de cargas inductivas como motores, compresores o transformadores sin activarse en falso.

¿Puedo usar este breaker en un circuito de corriente continua?

Sí, admite corriente continua hasta 250V cc en conexión bipolar en serie, con capacidad de interrupción de 10kA para el rango de 6 a 63A, según IEC 60947-2.

¿Qué diferencia hay entre este breaker y uno de curva B?

La curva B dispara entre 3 y 5 veces la corriente nominal y se usa en circuitos resistivos o con tramos largos de cable. La curva C, como este modelo, dispara entre 5 y 10 veces In y se destina a cargas inductivas que tienen pico de arranque.

¿Cómo se monta y qué herramienta necesito?

Se fija en riel DIN de 35mm, puede alimentarse por la parte superior o inferior sin afectar sus características, y sus terminales se ajustan con destornillador philips número 2 a un torque de 2,5 N.m.

¿Necesita algún ajuste si se instala en Bogotá o a gran altitud?

Sí. La corriente nominal se reduce con la altitud: a 3.000 m el factor de reducción es 0,98 y a 4.000 m baja a 0,91, así que en instalaciones de altiplano conviene verificar la corriente real disponible antes de dimensionar la protección.

¿Qué accesorios opcionales tiene disponibles?

Admite un bloque de contacto auxiliar (referencia MDW-BC1 para el rango 2 a 63A) y una traba candado (MDW-PLW63), ambos limitados a una unidad por interruptor.

¿Cuántas maniobras soporta antes de necesitar cambio?

El fabricante especifica una vida eléctrica de 4.000 maniobras.
