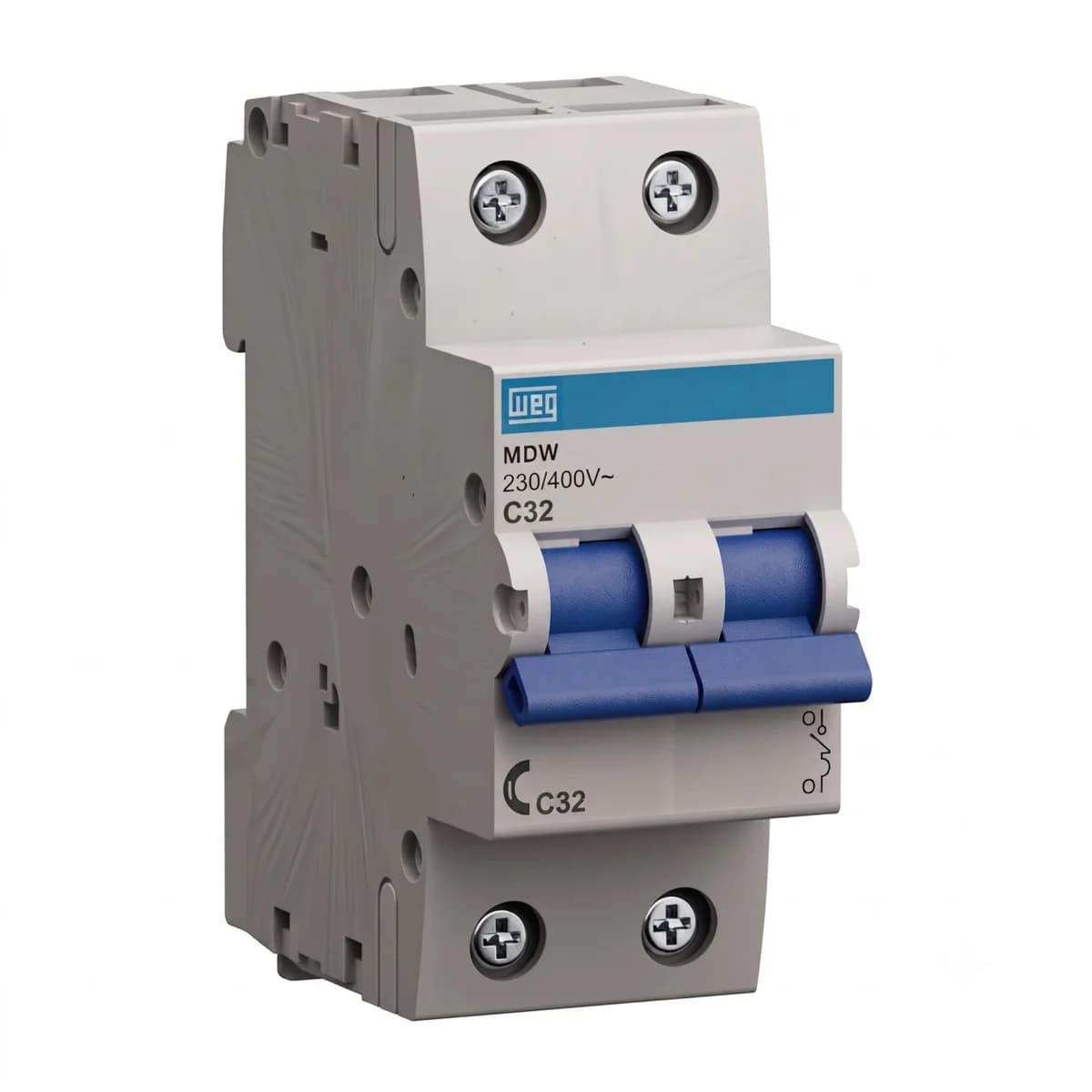

Breaker termomagnético 2P 32A 230/400V AC/DC WEG

WEG - línea MDW

Breaker termomagnético 2P 32A con curva C para cargas inductivas

Protección contra sobrecarga y cortocircuito para circuitos bipolares de baja tensión

El MDW-C32-2 es un interruptor termomagnético bipolar de 32 A con curva de disparo C, pensado para proteger conductores en instalaciones residenciales, de edificios e industriales. Dispara de forma instantánea entre 5 y 10 veces su corriente nominal, lo que lo hace apto para circuitos con cargas inductivas como motores pequeños o electrodomésticos. Cumple las normas IEC 60898 e IEC 60947-2 y trabaja tanto en corriente alterna como en corriente continua. Su mecanismo de disparo libre no depende de la posición de la perilla, así que la protección actúa aunque alguien intente forzar el interruptor a la posición de cerrado.

• Curva C: dispara entre 5 y 10 veces In
• Capacidad de interrupción hasta 5 kA en 230/400 V ca
• Rango de operación de 2 a 125 A en corriente continua o alterna
• Bipolar, para fase y neutro o dos fases
• Grado de protección IP20
• Montaje en riel DIN de 35 mm

32 A

Corriente nominal In

2 P

Bipolar

230/400 V ca

Tensión de trabajo

5 kA

Capacidad de interrupción a 230/400 V ca

4.000 maniobras

Vida eléctrica

La curva C es la más usada cuando el circuito alimenta cargas con arranque inductivo: neveras, bombas pequeñas, motores de baja potencia o equipos con transformador. A diferencia de la curva B, que dispara con corrientes de 3 a 5 veces la nominal y se usa en circuitos resistivos, la curva C tolera el pico de arranque de estas cargas sin disparar en falso, y sigue actuando rápido ante un cortocircuito real.

El MDW-C32-2 opera entre -25 y 45 °C y admite conductores de 1 a 25 mm² con un torque de apriete de 2,5 N·m en los terminales. Se alimenta por la parte superior o inferior sin afectar sus características técnicas, lo que facilita el cableado en tableros donde el espacio ya está comprometido. Con 4.000 maniobras de vida eléctrica y una capacidad de conexión pensada para instaladores, es una opción sólida para tableros de distribución en proyectos residenciales e industriales en Colombia, donde conviven redes de 110/120 V y 220 V.

Curva de disparoCurva C: 5 a 10 veces In Diseñado para circuitos con cargas inductivas, dispara de forma instantánea ante corrientes de 5 a 10 veces su valor nominal, protegiendo el conductor sin sacrificar la continuidad del servicio ante arranques normales de motores o transformadores.

• Disparo libreIndependiente de la perilla La protección actúa sin importar la posición del mecanismo de accionamiento.
• Doble usoCA y CC Funciona en circuitos de corriente alterna y corriente continua de 2 a 125 A.
• Montaje flexibleSin restricción de posición Se alimenta por la parte superior o inferior del riel DIN.
• AislamientoTensión Ui de 500 V ca Tensión nominal de aislamiento para mayor margen de seguridad.
• AccesoriosCompatible con bloque auxiliar y traba candado Admite un bloque de contacto auxiliar (1 NAC) y traba para candado de hasta 5 mm.
• Peso0,210 kg Peso de la versión bipolar en el rango de 2 a 63 A.

Capacidad de interrupción según tensión y norma

Capacidad de interrupción de cortocircuito en corriente alterna

Norma	Tensión	Capacidad (6 a 125 A)
IEC 60898	127/220 V ca	5 kA
IEC 60898	230/400 V ca	3 kA
IEC 60947-2	127/220 V ca	5 kA
IEC 60947-2	230/400 V ca	5 kA
IEC 60947-2	440 V ca	4 kA

Capacidad de interrupción en corriente continua (IEC 60947-2, 6 a 63 A)

Tensión	Capacidad
48 V cc	10 kA (conexión monopolar)
60 V cc	10 kA (conexión monopolar)
125 V cc	5 kA (monopolar) / 16 kA (bipolar en serie)
250 V cc	10 kA (bipolar en serie)

Datos técnicos generales

Especificaciones eléctricas y mecánicas

Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Temperatura ambiente de operación	-25 a 45 °C
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N·m
Herramienta de conexión	Destornillador philips número 2
Fijación	Riel DIN de 35 mm
Peso	0,210 kg

1

Año

Garantía del fabricante WEG Cubre defectos de fabricación bajo condiciones normales de instalación y uso.

¿Qué diferencia hay entre la curva B y la curva C en este breaker?

La curva B dispara entre 3 y 5 veces la corriente nominal y se usa en circuitos resistivos o con tramos largos de cable. La curva C, la de este modelo, dispara entre 5 y 10 veces In y está pensada para circuitos con cargas inductivas como motores pequeños o transformadores, que tienen un pico de arranque más alto.

¿Puedo usar este breaker en corriente continua?

Sí, la línea MDW está desarrollada para circuitos de baja tensión tanto en corriente alterna como en corriente continua, en un rango de 2 a 125 A. La capacidad de interrupción en corriente continua varía según la tensión y si la conexión es monopolar o bipolar en serie.

¿Qué capacidad de interrupción tiene a 230/400 V ca?

Según la norma IEC 60947-2, la capacidad de interrupción a 230/400 V ca es de 5 kA para corrientes de 6 a 125 A. Según IEC 60898, la capacidad es de 3 kA en ese mismo rango de corriente y tensión.

¿Cómo se instala, por arriba o por abajo?

El MDW se puede alimentar tanto por la parte superior como por la inferior del riel DIN, sin que esto afecte sus características técnicas. Esto facilita el cableado en tableros donde el espacio o el orden de los circuitos ya está definido.

¿Qué accesorios opcionales admite?

Admite un bloque de contacto auxiliar tipo 1 NAC (referencia MDW-BC1 para el rango de 2 a 63 A) y una traba para candado de hasta 5 mm de diámetro. Solo se puede instalar un bloque auxiliar por interruptor.

¿Qué calibre de cable admite en los terminales?

Para el rango de 2 A a 63 A, que incluye este modelo de 32 A, la capacidad de conexión es de 1 a 25 mm², con un torque de apriete recomendado de 2,5 N·m.

¿A qué altitud pierde capacidad este breaker?

El factor de reducción se mantiene en 1 hasta 2.000 m de altitud. A partir de ahí baja: 0,98 a 3.000 m, 0,91 a 4.000 m y 0,87 a 5.000 m, lo que conviene tener en cuenta en instalaciones de montaña o altiplano.
