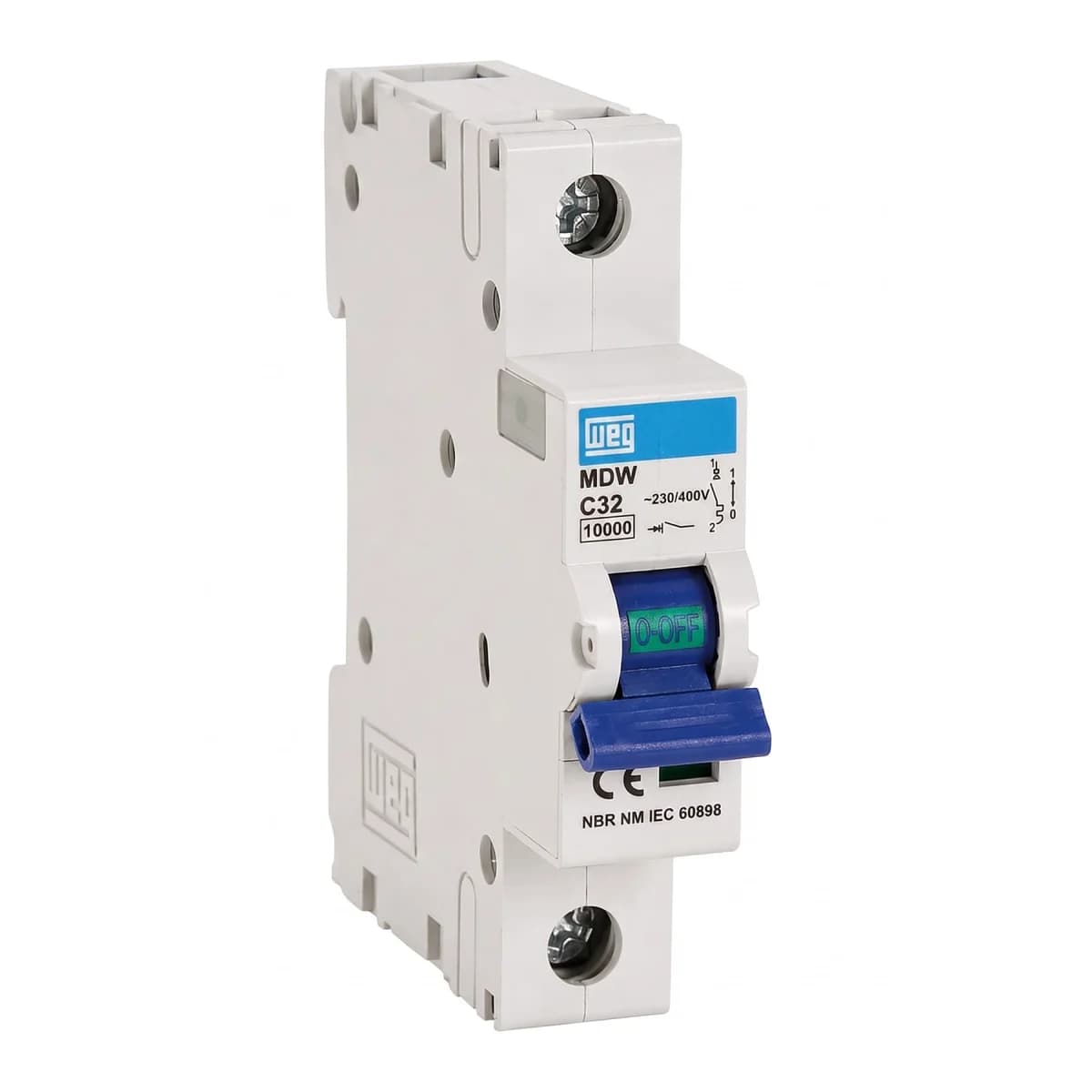

Breaker termomagnético 1P 32A 230/400V WEG MDW C32

WEG - línea MDW

Breaker termomagnético 1P 32A curva C para proteger circuitos con cargas inductivas

Interruptor magnetotérmico monopolar de disparo instantáneo entre 5 y 10 veces la corriente nominal.

El MDW C32 protege conductores contra sobrecarga y cortocircuito en circuitos de baja tensión, tanto en corriente alterna como continua. Su curva C lo hace apto para cargas con componente inductivo, como motores pequeños, equipos de refrigeración o iluminación con balastos. Cumple las normas IEC 60898 e IEC 60947-2 y se monta sobre riel DIN 35 mm. El mecanismo de disparo libre asegura que el corte de corriente no dependa de la posición de la perilla.

• Corriente nominal 32 A
• Curva C (disparo entre 5 y 10 veces In)
• Capacidad de interrupción hasta 5 kA en 230/400 V ca (IEC 60947-2)
• 1 polo, para riel DIN 35 mm
• Temperatura de operación de -25 °C a 45 °C
• Grado de protección IP20

32 A

Corriente nominal

5 kA

Capacidad de interrupción a 230/400 V ca (IEC 60947-2)

1 P

Polo (monopolar)

4.000 maniobras

Vida eléctrica

El MDW C32 es la referencia de la línea MDW de WEG para circuitos que alimentan cargas con arranque inductivo, donde un breaker de curva B dispararía innecesariamente ante el pico de corriente inicial. La curva C tolera esa corriente transitoria y solo actúa cuando la sobrecarga o el cortocircuito son reales.

El cuerpo se alimenta por la parte superior o inferior sin afectar sus características técnicas, lo que facilita el cableado en tableros residenciales, de edificios o industriales. La capacidad de conexión de 1 a 25 mm² cubre la mayoría de calibres usados en circuitos ramales de baja tensión.

Disparo libreEl corte no depende de la perilla El mecanismo de disparo libre del MDW C32 actúa aunque el usuario sostenga la palanca en posición ON, una condición de seguridad que evita que alguien anule la protección por error durante una falla.

• Curva de disparoCurva C Disparo instantáneo entre 5 y 10 veces la corriente nominal, para circuitos con cargas inductivas.
• Corriente nominal32 A Rango de trabajo dentro de la familia MDW, que va de 2 a 125 A.
• Aislamiento500 V ca Tensión nominal de aislamiento Ui según ficha del fabricante.
• MontajeRiel DIN 35 mm Sin restricción de posición: se alimenta por arriba o por abajo.
• TerminalesTorque 2,5 N.m Conexión con destornillador philips número 2.
• Peso0,105 kg Versión monopolar de 2 a 63 A.

Dónde usar la curva C

Comparación de curvas de disparo MDW

Curva	Disparo instantáneo	Aplicación típica
B	3 a 5 veces In	Circuitos resistivos o con grandes distancias de cable
C	5 a 10 veces In	Circuitos con cargas inductivas
D	10 a 20 veces In	Motores y transformadores con pico de arranque alto

Especificaciones técnicas

Datos eléctricos

Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Corriente nominal In	32 A
Capacidad de interrupción 230/400 V ca (IEC 60947-2)	5 kA
Capacidad de interrupción 230/400 V ca (IEC 60898)	3 kA
Curva de disparo	C (5 a 10 veces In)

Datos mecánicos y de instalación

Número de polos	1P
Vida eléctrica	4.000 maniobras
Temperatura ambiente	-25 a 45 °C
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N.m
Herramienta para conexión	Destornillador philips número 2
Fijación	Riel DIN 35 mm
Peso	0,105 kg

Disipación de potencia máxima por polo

In ≤ 10 A	3 W
10 < In ≤ 16 A	3,5 W
16 < In ≤ 25 A	4,5 W
25 < In ≤ 32 A	6 W

Ajuste por altitud y temperatura

En Colombia, buena parte de las instalaciones quedan por encima del nivel del mar, y eso afecta la capacidad real del breaker. A 2.000 m de altitud el factor de reducción es 1 (sin cambio), pero sube a 0,98 a 3.000 m y a 0,91 a 4.000 m, según la tabla del fabricante. Para el MDW C32 a 30 °C, la corriente ajustada es de 32 A; a 40 °C baja a 30,72 A y a 50 °C a 29,76 A, valores útiles para dimensionar tableros ubicados en cuartos con poca ventilación o expuestos al calor de la costa Caribe.

Factor de reducción por altitud

Altitud	2.000 m	3.000 m	4.000 m	5.000 m
Factor	1	0,98	0,91	0,87

2

Años

Garantía del fabricante El MDW C32 cuenta con la respaldo de fábrica de WEG contra defectos de fabricación, siempre que se instale y opere dentro de los parámetros de la ficha técnica.

Preguntas frecuentes

¿El MDW C32 sirve para corriente continua además de corriente alterna?

Sí, la línea MDW está desarrollada para circuitos de baja tensión tanto en corriente continua como alterna, dentro del rango de 2 a 125 A. En corriente continua, la capacidad de interrupción varía según la tensión: por ejemplo, 10 kA a 48 V cc o 60 V cc en conexión monopolar para corrientes de 6 a 63 A.

¿Por qué elegir curva C y no curva B para un circuito de 32 A?

La curva C dispara instantáneamente entre 5 y 10 veces la corriente nominal, lo que le permite tolerar el pico de arranque de cargas inductivas (motores pequeños, compresores, balastos) sin disparar en falso. La curva B, en cambio, dispara entre 3 y 5 veces In y se reserva para circuitos resistivos o con cables muy largos.

¿En qué riel se instala este breaker?

Se fija sobre riel DIN de 35 mm, estándar en tableros de distribución residenciales, de edificios e industriales.

¿Puede alimentarse por la parte inferior del tablero?

Sí, el MDW C32 está diseñado para recibir alimentación tanto por la parte superior como por la inferior, sin que esto afecte sus características técnicas, lo que facilita el cableado según el diseño del tablero.

¿Qué calibre de cable admite en sus terminales?

Admite conductores de 1 a 25 mm² y requiere un torque de apriete en terminales de 2,5 N.m, usando un destornillador philips número 2.

¿Cuánto reduce su capacidad la altitud en ciudades como Bogotá?

Según la tabla de factor de reducción por altitud del fabricante, a 2.000 m el factor es 1 (sin reducción); a 3.000 m baja a 0,98 y a 4.000 m a 0,91. Para instalaciones en el altiplano cercanas a los 2.600 m, el efecto es mínimo, pero conviene revisar la tabla completa si el tablero queda a mayor altura.

¿Cuántas maniobras soporta antes de reemplazarse?

Tiene una vida eléctrica de 4.000 maniobras, según la ficha técnica de WEG.

¿Existen accesorios opcionales para este breaker?

Sí, la línea MDW ofrece bloque de contacto auxiliar (referencia MDW-BC1, para equipos de 2 A a 63 A) y traba candado (referencia MDW-PLW63, para candados de hasta 5 mm de diámetro), ambos compatibles con el MDW C32.
