Variador de frecuencia trifásico 220V

Un variador de frecuencia trifásico 220 V es un equipo que se instala entre la red trifásica y el motor para arrancarlo suave y cambiar su velocidad variando la frecuencia. En esta subcategoría de variadores hay dos tipos: los INOMAX MAX500, de entrada AC para motores alimentados por la red o una planta, y los Powtran, que además aceptan paneles solares para bombeo.

¿Variador AC o variador solar: cuál necesito?

Si tu objetivo es dejar de pagar la energía de la bomba, el equipo es un variador solar como el Powtran PI500-S5R5G2 de 5,5 kW. Si el motor seguirá conectado a la red y lo que buscas es arranque suave, control de presión o ahorro de consumo, un INOMAX es suficiente.

¿Cuánto ahorra un variador de frecuencia en una bomba o un ventilador?

En bombas centrífugas y ventiladores, la potencia que consume el motor cambia aproximadamente con el cubo de la velocidad (leyes de afinidad). Bajar la velocidad un 20 % reduce la potencia a cerca de la mitad. Cuando una bomba trabaja con una válvula estrangulada o un ventilador con la compuerta medio cerrada, el variador entrega el mismo caudal reducido gastando mucho menos.

Ejemplo: una bomba de 10 HP (7,5 kW) que trabaja 12 horas al día al 80 % de velocidad consume del orden de 3,8 kW en vez de 7,5 kW. Son unos 44 kWh diarios menos, más de 1.300 kWh al mes. Para ese motor sirve el INOMAX MAX500-7R5GT2 de 7,5 kW.

Arranque suave y menos golpes

Un motor que arranca directo toma entre 5 y 7 veces su corriente nominal y da un golpe mecánico a la bomba y a la tubería. El variador lo lleva de cero a su velocidad con una rampa, sin picos de corriente que disparen el breaker ni golpe de ariete.

¿Cómo elijo la potencia del variador INOMAX?

1. Lee en la placa del motor la potencia (HP o kW), el voltaje y la corriente nominal.
2. Elige un variador con potencia igual o mayor y con corriente de salida igual o mayor que la del motor.
3. Si la carga arranca pesada (molino, banda cargada, compresor de pistón), sube un tamaño.

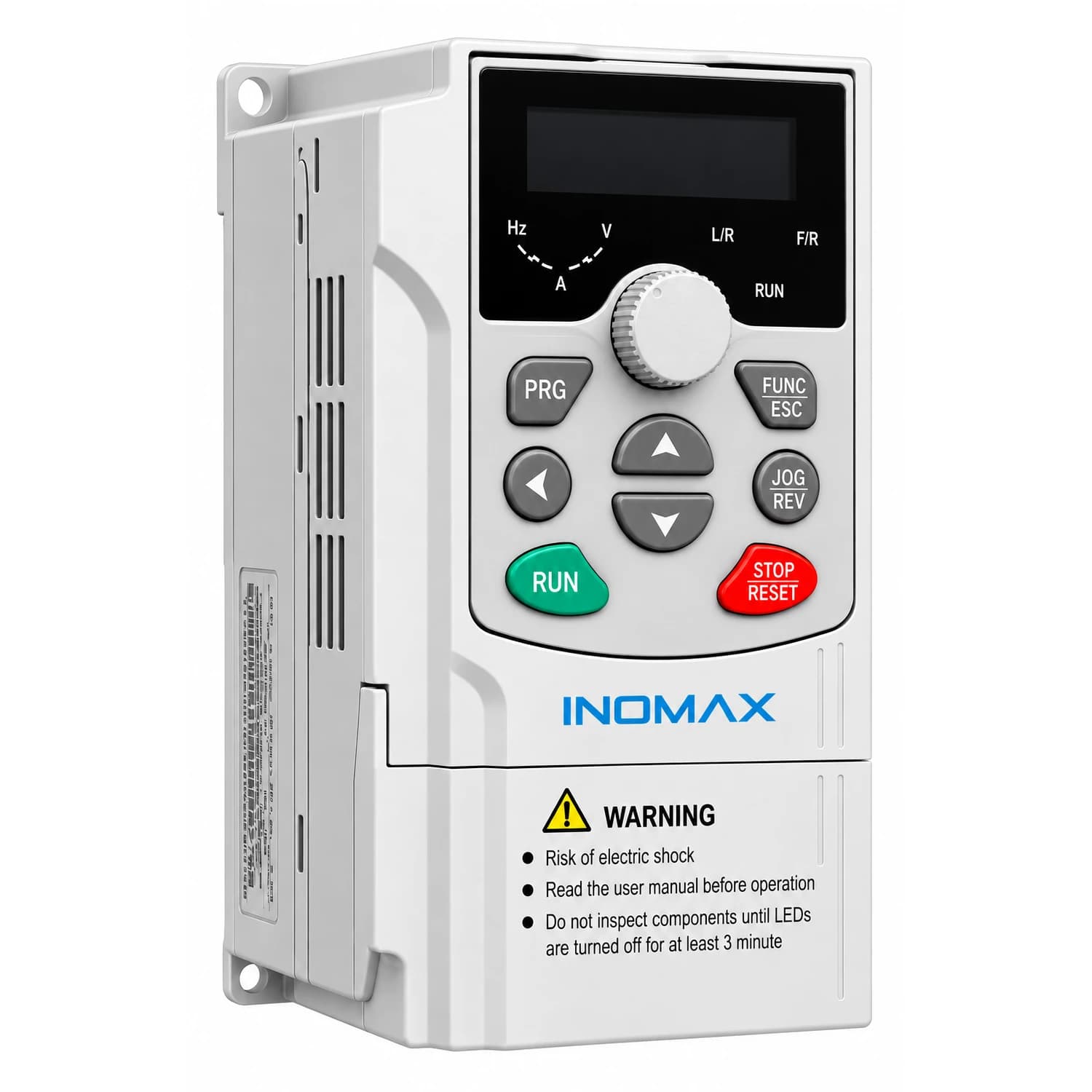

La gama trifásica 220 V de INOMAX va en pasos de 0,75, 1,5, 2,2, 4, 5,5 y 7,5 kW (serie MAX500S y MAX500 para potencias pequeñas), y sigue en 11, 15, 18,5, 22, 30, 37, 45, 55, 75, 90, 110, 132, 160, 185 y 200 kW para motores industriales. Para una planta de tratamiento o un sistema de riego grande, el INOMAX MAX500-022GT2 de 22 kW mueve una bomba de 30 HP.

¿Qué protecciones e instalación lleva?

• Breaker tripolar en la entrada, dimensionado con la corriente de entrada del variador, de las protecciones AC.
• Cable apantallado entre variador y motor en tramos largos, para reducir interferencias.
• Ventilación del tablero: el variador disipa calor y pierde capacidad si se encierra sin aire.
• Puesta a tierra del variador y del motor, como pide el RETIE.

¿Puedo pasar después a bombeo solar?

Sí, pero no con un variador AC: hay que cambiarlo por un variador solar que tenga entrada DC y MPPT para los paneles. Si tu sitio solo tiene red monofásica, mira los variadores con entrada monofásica 220 V; si es industrial a 440 V, los variadores trifásicos 440 V. Para dimensionar paneles y caudal usa la calculadora de bombeo solar, y para la bomba, bombas superficiales o el resto de bombas de agua.

Cómo cotizar tu variador trifásico

Envíanos la foto de la placa del motor y para qué lo usas (bomba, ventilador, banda), y te recomendamos el variador y sus protecciones en una cotización. Despachamos a toda Colombia.
