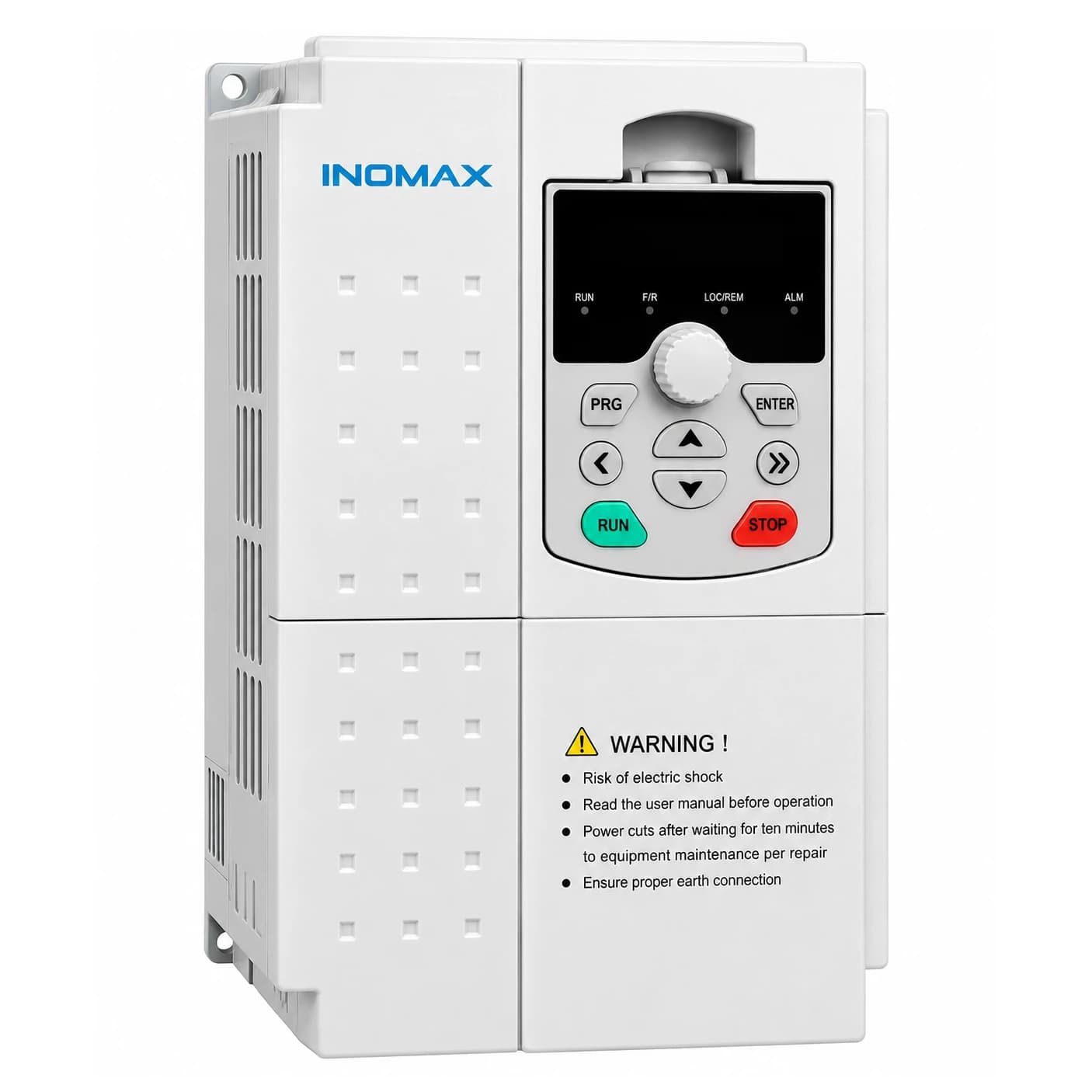

Variador AC 11kW 15HP entrada AC 220V 3F salida 220V 3F MAX500-011GT2 INOMAX

Inomax - serie MAX500

Variador de velocidad 11kW 15HP trifásico 220V con chopper de frenado integrado

Control vectorial de alto rendimiento para motores industriales de mediana potencia

El MAX500-011GT2 es un variador de frecuencia vectorial para motores trifásicos de hasta 15 HP (11 kW) alimentados con red trifásica de 220-240 Vac. Arranca el motor de forma suave, ajusta su velocidad con precisión y lo protege contra sobrecargas, variaciones de voltaje y pérdida de fase. Trae chopper de frenado integrado, control PID y comunicación RS-485 Modbus de serie, funciones que normalmente exigen componentes adicionales. Pensado para bombas de mayor caudal, ventiladores industriales, compresores, bandas transportadoras y maquinaria con cargas de alta inercia.

• Salida de 45 A
• Chopper de frenado integrado
• Control vectorial SVC y FVC
• PID integrado para presión constante
• Comunicación RS-485 Modbus RTU
• Garantía de 2 años

11 kW

Potencia del motor (15 HP)

45 A

Corriente de salida

150 %

Par de arranque a 0,5 Hz en modo SVC

220 V

Alimentación trifásica (200-240 Vac)

2 años

Garantía del fabricante

Este variador controla la velocidad del motor mediante control vectorial de corriente, lo que le permite entregar hasta 150 % de par desde 0,5 Hz en modo sin sensor (SVC), o 180 % de par a 0 Hz si se trabaja con encoder (FVC). También admite el modo V/F, más simple, para bombas y ventiladores que no requieren tanta precisión. El servicio pesado tipo G le permite soportar 150 % de la corriente nominal durante 60 segundos y 180 % durante 3 segundos, útil en cargas de par constante que exigen picos momentáneos.

Al reducir la velocidad del motor según la demanda real, baja el consumo eléctrico en bombas y ventiladores, disminuye el desgaste de rodamientos y acoples, y elimina los golpes de ariete en sistemas de bombeo. El chopper de frenado integrado evita tener que sumar una unidad de frenado aparte: basta con conectar una resistencia de frenado externa cuando la aplicación necesita detenciones rápidas, como en ventiladores grandes o transportadores con carga de alta inercia.

Funciones integradasTodo en un solo equipo El MAX500-011GT2 trae control PID para presión o caudal constante, PLC simple con hasta 16 velocidades, chopper de frenado y comunicación RS-485 Modbus RTU de serie, sin necesidad de controladores o unidades adicionales.

• Control vectorial sin sensor150 % de par a 0,5 Hz Rango de velocidad 1:100 y precisión de ±0,5 %, para cargas que exigen fuerza a baja velocidad.
• Control vectorial con encoder180 % de par a 0 Hz Rango de velocidad 1:1000 y precisión de ±0,02 % para aplicaciones de alta exigencia.
• Control PIDPresión o caudal constante Mantiene el proceso estable con un transmisor de 4-20 mA o 0-10 V, sin controlador externo.
• PLC simpleHasta 16 velocidades Programables por terminales o por tiempo, sin necesidad de un PLC externo.
• Regulación automática de voltajeAVR Mantiene estable el voltaje de salida aunque varíe la tensión de red.
• Continuidad ante microcortesSigue operando Ante un corte instantáneo, aprovecha la energía de la carga para no detenerse de inmediato.

Dónde se usa

Especificaciones técnicas

Potencia y alimentación

Potencia del motor	11 kW (15 HP)
Capacidad del variador	30 kVA
Alimentación	Trifásica 200-240 Vac, 50/60 Hz
Corriente de entrada	46,5 A
Corriente de salida	45 A
Salida	Trifásica, de 0 V hasta el voltaje de entrada

Control

Modos de control	Vectorial sin sensor (SVC), vectorial con encoder (FVC) y V/F
Frecuencia de salida	0-300 Hz en vectorial, 0-500 Hz en V/F
Frecuencia portadora	0,5-16 kHz con ajuste automático según carga
Resolución de frecuencia	0,01 Hz digital, 0,025 % de la frecuencia máxima analógica
Par de arranque	150 % a 0,5 Hz (SVC), 180 % a 0 Hz (FVC)
Rango de velocidad	1:100 (SVC), 1:1000 (FVC)
Capacidad de sobrecarga	150 % por 60 s, 180 % por 3 s
Aceleración y desaceleración	Lineal o curva S, 4 rampas de 0,0 a 6500,0 s

Entradas y salidas

Entradas digitales	6 (una admite pulsos de hasta 100 kHz)
Entradas analógicas	2 (AI1 0-10 V; AI2 0-10 V o 0-20 mA)
Salida analógica	1 (0-10 V o 0-20 mA)
Salida digital	1
Salida de pulsos de alta velocidad	1 (0-100 kHz)
Salida de relé	1
Comunicación	RS-485 Modbus RTU, compatible con CANlink y CANopen

Protección y frenado

Protecciones	Cortocircuito del motor al encender, pérdida de fase de entrada y salida, sobrecorriente, sobretensión, subtensión, sobrecalentamiento y sobrecarga
Frenado dinámico	Chopper de frenado integrado, resistencia de frenado externa opcional
Reactor de CC	Terminales disponibles para reactor externo opcional
Frenado por corriente continua	Incluido, configurable por parámetros

Condiciones de operación

Grado de protección	IP21
Lugar de instalación	Interior, sin luz solar directa, polvo, gases corrosivos ni humedad
Temperatura de operación	-10 °C a +50 °C, con reducción de potencia entre 40 °C y 50 °C
Humedad	Menor a 95 % HR, sin condensación
Altitud	Hasta 1000 m s.n.m. sin reducción de potencia
Temperatura de almacenamiento	-20 °C a +60 °C

Mecánica

Dimensiones	320 x 220 x 205 mm (alto x ancho x profundidad)
Montaje	En pared o dentro de tablero eléctrico

Recomendaciones de instalación

• Verifica que la corriente nominal del motor, según su placa, no supere los 45 A de salida del variador.
• Instálalo en interior o dentro de un tablero ventilado, en posición vertical y con espacio libre para la circulación de aire.
• Protege la alimentación con un interruptor termomagnético adecuado y conecta el equipo a tierra.
• Usa cables de potencia dimensionados para 46,5 A de entrada y 45 A de salida, según la distancia del tendido.
• No instales contactores ni capacitores entre el variador y el motor.
• Si usas resistencia de frenado, instálala en un lugar ventilado y alejado de materiales inflamables, porque su superficie alcanza alta temperatura.
• Para instalaciones sobre 1000 m de altura o con temperatura ambiente sobre 40 °C, considera un variador de mayor potencia.
• Espera al menos 10 minutos después de desconectar la energía antes de manipular los terminales.

2

Años

Garantía del fabricante El MAX500-011GT2 de Inomax cuenta con 2 años de garantía del fabricante contra defectos de fabricación.

Preguntas frecuentes

¿Se puede usar con alimentación monofásica?

No. Este modelo está especificado para alimentación trifásica 220-240 Vac. Para esta potencia se requiere red trifásica.

¿Necesito una unidad de frenado adicional?

No. El chopper de frenado viene integrado; solo se requiere conectar una resistencia de frenado externa si la aplicación necesita detenciones rápidas o maneja cargas de alta inercia.

¿Sirve para mantener presión constante en una bomba?

Sí. Con su PID integrado y un transmisor de presión de 4-20 mA mantiene la presión estable aunque cambie el consumo, sin necesidad de controlador adicional.

¿Ahorra energía?

Sí, especialmente en bombas y ventiladores. Al reducir la velocidad según la demanda, el consumo baja de forma importante en comparación con un motor trabajando siempre a velocidad plena.

¿Se puede controlar desde un PLC o a distancia?

Sí. Acepta órdenes por entradas digitales, señales analógicas de 0-10 V o 4-20 mA y comunicación RS-485 Modbus RTU.

¿Incluye manual en español?

Sí. El manual de la serie MAX500 en español está disponible para descarga en la sección de ficha técnica del producto.
