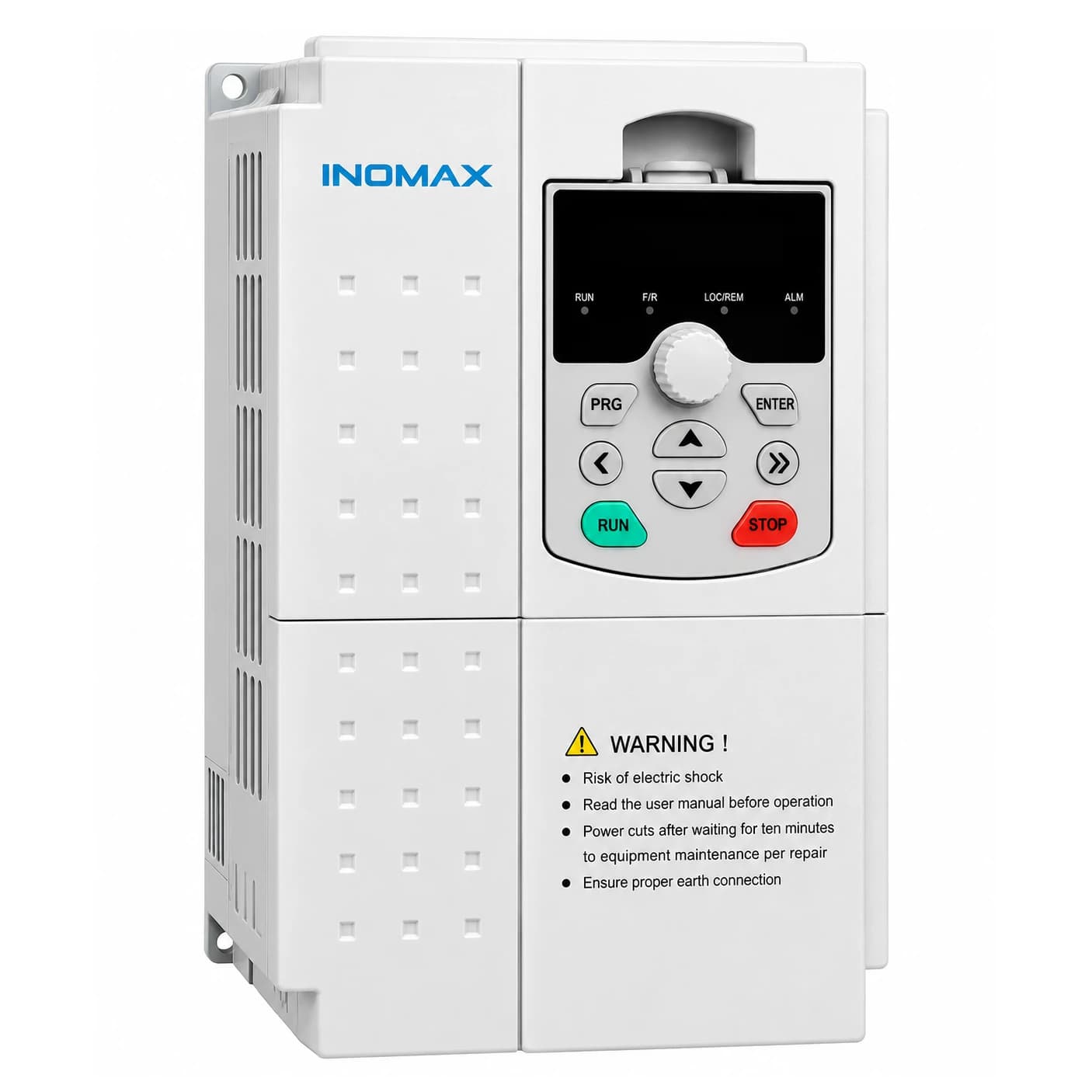

Variador AC 7.5kW 10HP entrada AC 220V 3F salida 220V 3F MAX500-7R5GT2 INOMAX

Inomax - serie MAX500

Variador de frecuencia 7.5kW 10HP trifásico 220V con chopper de frenado integrado

Control vectorial de velocidad para motores industriales de mediana potencia

El MAX500-7R5GT2 es un variador de frecuencia vectorial para motores trifásicos de hasta 10 HP (7,5 kW), alimentado con red trifásica 220-240 Vac. Arranca el motor de forma suave, controla su velocidad con precisión y lo protege contra sobrecargas, variaciones de voltaje y pérdida de fase. Trae chopper de frenado integrado, PID para presión o caudal constante y comunicación RS-485 Modbus de serie, funciones que en otros equipos requieren módulos adicionales.

• 32 A de corriente de salida
• Chopper de frenado integrado
• Control vectorial sin sensor (SVC) y con encoder (FVC)
• PID integrado para presión o caudal constante
• Comunicación RS-485 Modbus RTU
• Protección IP21 para montaje en tablero o pared

7.5 kW

Potencia del motor (10 HP)

32 A

Corriente de salida

220-240 Vac

Alimentación trifásica

150 %

Par de arranque a 0,5 Hz en modo SVC

2 años

Garantía del fabricante

Control de velocidad para cargas industriales exigentes

El MAX500-7R5GT2 entrega 32 A de salida y trabaja con motores de hasta 7,5 kW en bombas de mayor caudal, ventiladores industriales, compresores, bandas transportadoras y molinos. Su control vectorial sin sensor entrega hasta 150 % de par desde 0,5 Hz, lo que lo hace apto para cargas que necesitan fuerza desde el arranque y a baja velocidad, mientras que el modo con encoder llega a 180 % de par a 0 Hz con una precisión de ±0,02 %, pensado para aplicaciones de mayor exigencia.

Al ajustar la velocidad del motor a la demanda real del proceso, reduce el consumo de energía frente a un motor que trabaja siempre a velocidad plena, disminuye el desgaste de rodamientos y acoples, y elimina los golpes de ariete en sistemas de bombeo. El chopper de frenado integrado permite detener con rapidez cargas de alta inercia, como ventiladores grandes o transportadores, con solo conectar una resistencia de frenado externa, sin sumar una unidad de frenado aparte.

Frenado integradoDetén cargas pesadas sin equipo adicional El chopper de frenado viene incorporado de fábrica: basta conectar una resistencia de frenado externa para lograr paradas rápidas en ventiladores, centrífugas o bandas transportadoras con alta inercia.

• Control vectorialSVC y FVC 150 % de par a 0,5 Hz sin sensor, o 180 % a 0 Hz con encoder y precisión de ±0,02 %.
• Servicio pesadoTipo G Soporta 150 % de corriente nominal durante 60 s y 180 % durante 3 s para cargas de par constante.
• Presión constantePID integrado Mantiene presión, caudal, nivel o temperatura estable con un transmisor de 4-20 mA o 0-10 V, sin controlador externo.
• MultivelocidadHasta 16 velocidades PLC simple programable por terminales o por tiempo para procesos con varias etapas.
• IntegraciónRS-485 Modbus RTU Conexión directa con PLC, HMI y sistemas SCADA, compatible con CANlink y CANopen.
• Protección eléctricaDetección integral de fallas Cortocircuito al encender, pérdida de fase, sobretensión, subtensión, sobrecalentamiento y sobrecarga.

Especificaciones técnicas

Potencia y alimentación

Potencia del motor	7,5 kW (10 HP)
Capacidad del variador	21 kVA
Alimentación	trifásica 200-240 Vac, 50/60 Hz
Corriente de entrada	35 A
Corriente de salida	32 A

Control

Modos de control	vectorial sin sensor (SVC), vectorial con encoder (FVC) y V/F
Frecuencia de salida	0-300 Hz en modo vectorial, 0-500 Hz en V/F
Frecuencia portadora	0,5-16 kHz con ajuste automático según carga
Par de arranque	150 % a 0,5 Hz (SVC), 180 % a 0 Hz (FVC)
Rango de velocidad	1:100 (SVC), 1:1000 (FVC)
Capacidad de sobrecarga	150 % por 60 s, 180 % por 3 s

Entradas y salidas

Entradas digitales	6 (una admite pulsos de hasta 100 kHz)
Entradas analógicas	2 (0-10 V, o 0-20 mA en AI2)
Salida analógica	1 (0-10 V o 0-20 mA)
Salida de relé	1
Comunicación	RS-485 Modbus RTU

Condiciones de operación

Grado de protección	IP21
Temperatura de operación	-10 °C a +50 °C (con reducción de potencia entre 40 °C y 50 °C)
Humedad	menor a 95 % HR, sin condensación
Altitud	hasta 1000 m s.n.m. sin reducción de potencia
Dimensiones	320 x 220 x 205 mm
Montaje	en pared o dentro de tablero eléctrico

2

Años

Garantía del fabricante Inomax Cubre defectos de fabricación bajo condiciones normales de instalación y operación.

Preguntas frecuentes

¿Se puede usar con alimentación monofásica?

Este modelo está especificado para alimentación trifásica 220-240 Vac. Si solo cuentas con red monofásica, conviene consultar con un asesor para elegir el equipo adecuado.

¿Necesito una unidad de frenado adicional?

No. El chopper de frenado viene integrado; solo necesitas conectar una resistencia de frenado externa si la aplicación requiere detenciones rápidas o maneja cargas de alta inercia.

¿Sirve para mantener presión constante en una bomba?

Sí. Con su PID integrado y un transmisor de presión de 4-20 mA mantiene la presión estable aunque cambie el consumo, sin necesidad de un controlador adicional.

¿Ahorra energía?

Sí, especialmente en bombas y ventiladores. Al reducir la velocidad según la demanda, el consumo baja de forma importante frente a un motor que trabaja siempre a velocidad plena.

¿Se puede controlar desde un PLC o a distancia?

Sí. Acepta órdenes por entradas digitales, señales analógicas de 0-10 V o 4-20 mA y comunicación RS-485 Modbus RTU.

¿Qué protecciones incluye?

Detección de cortocircuito del motor al encender, pérdida de fase de entrada y salida, sobrecorriente, sobretensión, subtensión, sobrecalentamiento y sobrecarga.

¿Dónde se puede instalar?

En interior, dentro de un tablero ventilado o en pared, lejos de luz solar directa, polvo, gases corrosivos y humedad. Para instalaciones sobre 1000 m de altura o con temperatura ambiente sobre 40 °C conviene considerar un equipo de mayor potencia.
