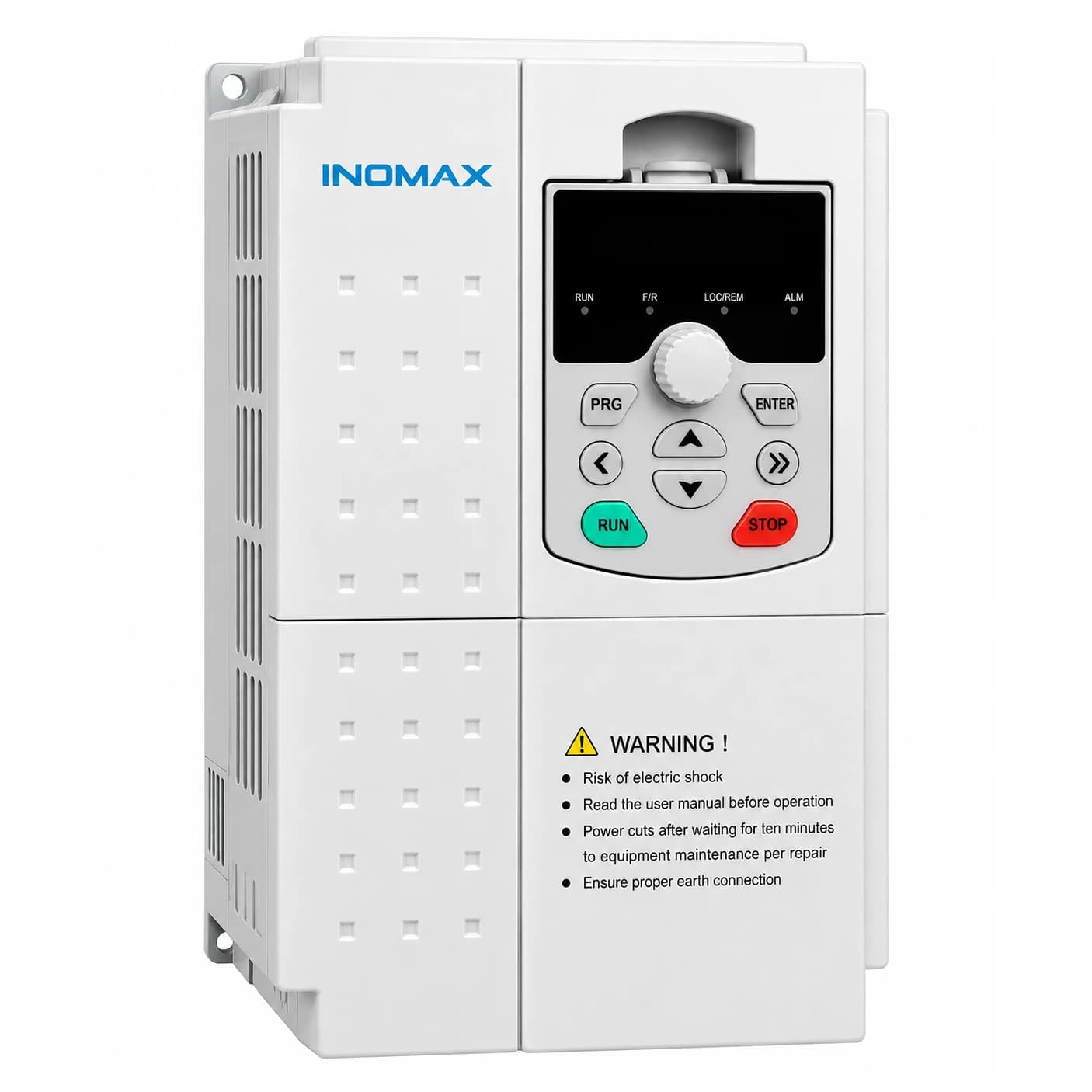

Variador AC 22kW 30HP entrada AC 220V 3F salida 220V 3F MAX500-022GT2 INOMAX

Inomax - serie MAX500

Variador de velocidad 22kW 30HP trifásico 220V con 91A de salida continua

Control vectorial de alto rendimiento para motores industriales de gran potencia

El MAX500-022GT2 es un variador de frecuencia trifásico para motores de hasta 30 HP (22 kW) alimentados con red de 220-240 Vac. Controla la velocidad del motor con precisión vectorial, lo arranca sin picos de corriente y lo protege ante sobrecargas, variaciones de voltaje y pérdida de fase. Está pensado para aplicaciones industriales exigentes: bombeo de gran caudal, ventiladores, compresores y bandas transportadoras. Incluye PID, PLC simple con 16 velocidades y comunicación Modbus RS-485 de serie.

• 91 A de corriente de salida continua
• Control vectorial SVC y FVC
• PID integrado para presión o caudal constante
• Comunicación RS-485 Modbus RTU
• Hasta 16 velocidades programables
• Grado de protección IP21

22 kW

Potencia del motor (30 HP)

91 A

Corriente de salida

220-240 Vac

Alimentación trifásica

150 %

Par de arranque a 0,5 Hz (SVC)

2 años

Garantía del fabricante

Este variador reemplaza arrancadores directos o estrella-triángulo en motores de gran potencia, eliminando los picos de corriente que castigan la red, los transformadores y los generadores. Al ajustar la velocidad del motor a la demanda real, reduce el consumo de energía, disminuye el desgaste mecánico de rodamientos y acoples, y evita los golpes de ariete en sistemas de bombeo. Su capacidad de sobrecarga (150 % durante 60 s, 180 % durante 3 s) lo hace apto para cargas de par constante típicas de la industria.

Forma parte de la serie MAX500, que integra funciones que normalmente requieren componentes aparte: control PID para mantener presión o caudal sin controlador externo, PLC simple con hasta 16 velocidades y comunicación RS-485 Modbus de serie, lista para conectarse a un PLC, HMI o sistema SCADA. Se programa desde el teclado frontal con pantalla LED, perilla y teclas de acceso directo. Este modelo no incluye chopper de frenado: si la aplicación requiere detenciones rápidas o maneja cargas de alta inercia, hay que sumar una unidad de frenado externa con su resistencia.

Control vectorial de alto desempeño150 % de par desde 0,5 Hz El modo SVC entrega fuerza alta incluso a baja velocidad, con rango 1:100 y precisión de ±0,5 %. Con encoder (FVC) sube a 180 % de par a 0 Hz, rango 1:1000 y precisión de ±0,02 % para aplicaciones de alta exigencia.

• Ahorro de energíaVelocidad según demanda Reduce el consumo al ajustar la velocidad del motor a la carga real, especialmente en bombas y ventiladores.
• Presión constantePID integrado Mantiene presión, caudal, nivel o temperatura estables con un transmisor de 4-20 mA o 0-10 V, sin controlador externo.
• MultivelocidadHasta 16 velocidades PLC simple programable por terminales o por tiempo, para secuencias de operación automáticas.
• Continuidad operativaResistente a microcortes Ante un corte instantáneo de energía, aprovecha la inercia de la carga para seguir operando por un breve período.
• Integración industrialRS-485 Modbus RTU Compatible con CANlink y CANopen para integrarse a PLC, HMI y sistemas SCADA.
• Protección integralSiete tipos de falla cubiertos Detecta cortocircuito del motor, pérdida de fase, sobrecorriente, sobretensión, subtensión, sobrecalentamiento y sobrecarga.

Modos de control según la aplicación

Modos de control disponibles

Modo	Característica principal
Vectorial sin sensor (SVC)	150 % de par desde 0,5 Hz, rango 1:100, precisión ±0,5 %
Vectorial con encoder (FVC)	180 % de par a 0 Hz, rango 1:1000, precisión ±0,02 %
V/F	Modo simple y robusto para bombas y ventiladores, curva lineal, multipunto o de potencia

Aplicaciones

Especificaciones técnicas

Potencia y alimentación

Potencia del motor	22 kW (30 HP)
Capacidad del variador	69 kVA
Alimentación	Trifásica 200-240 Vac, 50/60 Hz
Corriente de entrada	92 A
Corriente de salida	91 A

Control

Modos de control	Vectorial sin sensor (SVC), vectorial con encoder (FVC) y V/F
Frecuencia de salida	0-300 Hz en vectorial, 0-500 Hz en V/F
Frecuencia portadora	0,5-16 kHz con ajuste automático
Resolución de frecuencia	0,01 Hz digital, 0,025 % de la frecuencia máxima analógica
Capacidad de sobrecarga	150 % durante 60 s, 180 % durante 3 s
Aceleración y desaceleración	Lineal o en curva S, 4 rampas de 0,0 a 6500,0 s

Entradas y salidas

Entradas digitales	6 (una admite pulsos de hasta 100 kHz)
Entradas analógicas	2 (AI1 0-10 V; AI2 0-10 V o 0-20 mA)
Salida analógica	1 (0-10 V o 0-20 mA)
Salida digital	1
Salida de pulsos de alta velocidad	1 (0-100 kHz)
Salida de relé	1
Comunicación	RS-485 Modbus RTU
Expansión opcional	Entradas/salidas adicionales y sensor de temperatura PT100/PT1000

Protección y frenado

Protecciones	Cortocircuito del motor al encender, pérdida de fase de entrada y salida, sobrecorriente, sobretensión, subtensión, sobrecalentamiento y sobrecarga
Frenado dinámico	Sin chopper integrado, requiere unidad externa con resistencia
Frenado por corriente continua	Incluido, configurable por parámetros

Condiciones de operación

Grado de protección	IP21
Lugar de instalación	Interior, sin luz solar directa, polvo, gases corrosivos ni humedad
Temperatura de operación	-10 °C a +50 °C (con reducción de potencia entre 40 °C y 50 °C)
Humedad	Menor a 95 % HR, sin condensación
Altitud	Hasta 1000 m s.n.m. sin reducción de potencia
Temperatura de almacenamiento	-20 °C a +60 °C

Mecánica

Dimensiones (alto x ancho x profundidad)	518 x 300 x 260 mm
Montaje	En pared o dentro de tablero eléctrico

Recomendaciones de instalación

• Verifica que la corriente nominal del motor (dato de placa) no supere los 91 A de salida del variador.
• Instala en interior o dentro de un tablero ventilado, en posición vertical y con espacio libre arriba y abajo para la circulación de aire.
• Protege la alimentación con un interruptor termomagnético adecuado y conecta el equipo a tierra.
• Usa cables de potencia dimensionados para 92 A de entrada y 91 A de salida, según la distancia del tendido.
• No instales contactores ni capacitores entre el variador y el motor.
• Si la aplicación requiere frenado rápido, instala una unidad de frenado externa con su resistencia.
• Para instalaciones sobre 1000 m de altura o con temperatura ambiente sobre 40 °C, considera un variador de mayor potencia. Ten en cuenta que Bogotá está a 2.600 m sobre el nivel del mar, por encima de ese límite.
• Espera al menos 10 minutos después de desconectar la energía antes de manipular los terminales.

2

Años

Garantía del fabricante El MAX500-022GT2 cuenta con 2 años de garantía de fábrica contra defectos de materiales y fabricación.

Preguntas frecuentes

¿Se puede usar con alimentación monofásica?

No. Este modelo está especificado para alimentación trifásica 220-240 Vac. Para esta potencia se requiere red trifásica.

¿Incluye chopper de frenado?

No. Si la aplicación necesita detenciones rápidas o maneja cargas de alta inercia, se debe agregar una unidad de frenado externa con su resistencia. Para bombas y ventiladores, que se detienen por sí solos, normalmente no es necesario.

¿Sirve para mantener presión constante en una bomba?

Sí. Con su PID integrado y un transmisor de presión de 4-20 mA mantiene la presión estable aunque cambie el consumo, sin necesidad de controlador adicional.

¿Ahorra energía?

Sí, especialmente en bombas y ventiladores. Al reducir la velocidad según la demanda, el consumo baja de forma importante en comparación con un motor trabajando siempre a velocidad plena.

¿Se puede controlar desde un PLC o a distancia?

Sí. Acepta órdenes por entradas digitales, señales analógicas de 0-10 V o 4-20 mA y comunicación RS-485 Modbus RTU.

¿Incluye manual en español?

Sí. El manual de la serie MAX500 en español está disponible para descarga en la sección de ficha técnica del producto.
