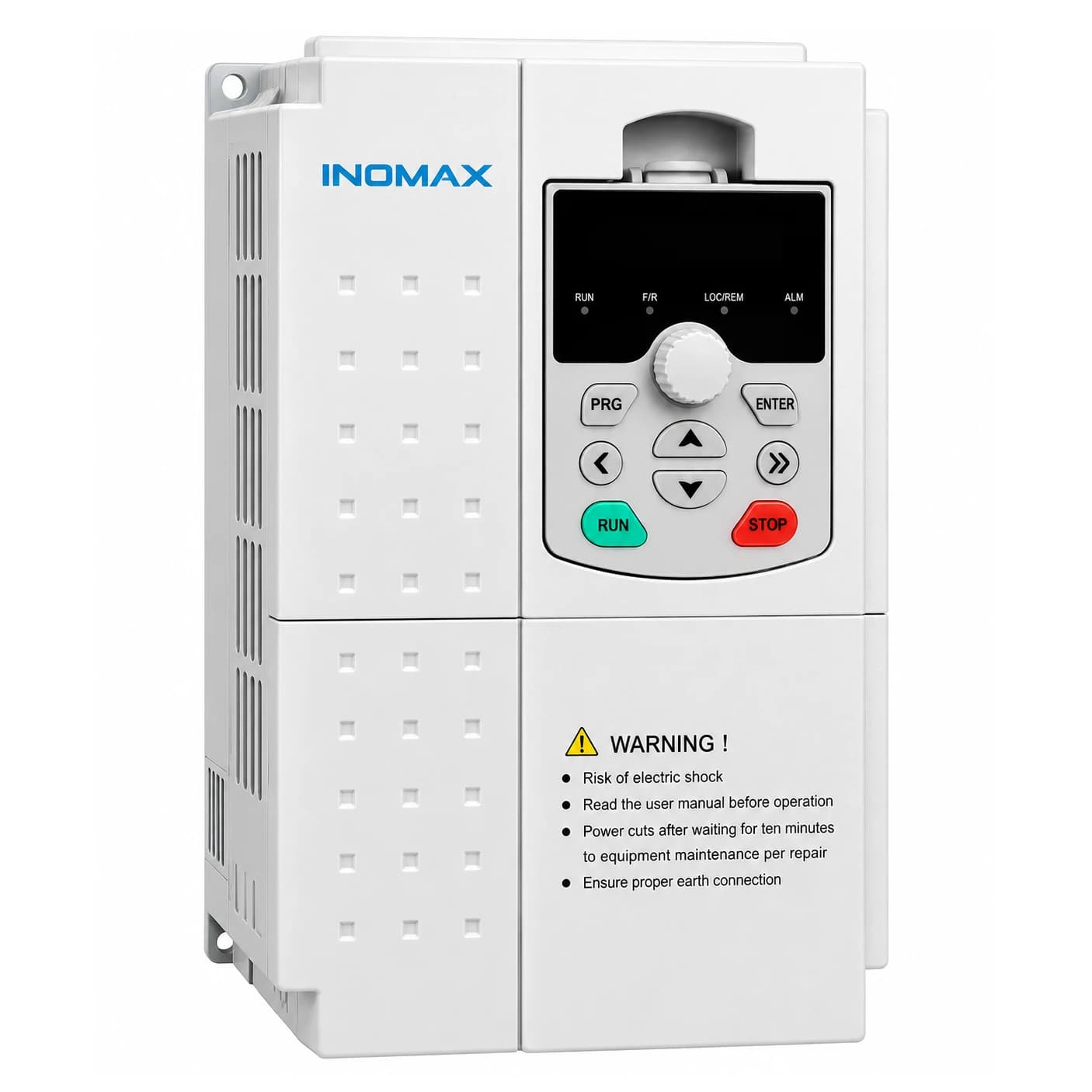

Variador AC 18.5kW 25HP entrada AC 220V 3F salida 220V 3F MAX500-018GT2 INOMAX

Inomax - serie MAX500

Variador de frecuencia 18,5 kW 25 HP trifásico 220V con 75 A de salida y control vectorial

Control de velocidad de precisión para motores trifásicos de potencia media-alta

El MAX500-018GT2 es un variador de frecuencia vectorial para motores trifásicos asíncronos de hasta 25 HP (18,5 kW), alimentado con red trifásica de 220-240 Vac. Arranca el motor de forma suave, sin picos de corriente, y lo protege contra sobrecargas, variaciones de voltaje y pérdida de fase. Con 75 A de salida, es apto para bombas de gran caudal, ventiladores industriales, compresores y bandas transportadoras. Integra PID, PLC simple de 16 velocidades y comunicación Modbus RS-485 de serie, sin necesidad de módulos adicionales.

• Potencia 18,5 kW (25 HP), salida 75 A trifásica
• Control vectorial SVC con 150% de par desde 0,5 Hz
• PID integrado para presión, caudal o nivel constante
• PLC simple con hasta 16 velocidades programables
• Comunicación RS-485 Modbus RTU incluida
• Grado de protección IP21 para instalación en interior

18,5 kW

Potencia del motor (25 HP)

75 A

Corriente de salida

220 V

Alimentación trifásica 200-240 Vac

150 %

Par de arranque desde 0,5 Hz (SVC)

2 años

Garantía del fabricante

Este variador reemplaza arrancadores directos o estrella-triángulo en aplicaciones donde el motor necesita arrancar y trabajar a distintas velocidades según la demanda real. Al ajustar la velocidad en lugar de mantener el motor siempre a plena marcha, reduce el consumo de energía, disminuye el desgaste de rodamientos y acoples, y elimina los golpes de ariete en sistemas de bombeo. También reduce los picos de corriente que afectan la red eléctrica o un generador, algo relevante en instalaciones con suministro limitado o en zonas no interconectadas donde la energía proviene de planta propia.

La serie MAX500 concentra en un solo equipo funciones que normalmente exigen componentes separados: control PID para mantener presión o caudal constante con un transmisor de 4-20 mA, PLC simple con hasta 16 velocidades programables y salida Modbus RTU para integrarse con un PLC, HMI o SCADA existente. Se programa desde el teclado frontal con pantalla LED, perilla y teclas de acceso directo, sin necesidad de software externo para los ajustes básicos.

Control PID integradoPresión constante sin controlador externo Conectado a un transmisor de 4-20 mA o 0-10 V, el variador ajusta la velocidad de la bomba para mantener la presión, el caudal o el nivel estables, sin agregar un PLC ni un presostato adicional.

• Control vectorial SVC150% de par a 0,5 Hz Rango de velocidad 1:100 y precisión de ±0,5%, ideal para cargas que exigen fuerza a baja velocidad.
• Control vectorial FVC180% de par a 0 Hz Con encoder, rango de velocidad 1:1000 y precisión de ±0,02% para aplicaciones de alta exigencia.
• Servicio pesado tipo G150% por 60 s, 180% por 3 s Soporta sobrecargas puntuales en cargas de par constante.
• Regulación automática de voltajeSalida estable ante variaciones de red El AVR mantiene constante el voltaje de salida aunque fluctúe la alimentación.
• Continuidad ante microcortesOperación sin paro inmediato Aprovecha la energía de la carga para seguir funcionando durante un corte instantáneo de energía.
• Comunicación Modbus RTUIntegración con PLC y SCADA Comunicación RS-485 de serie, compatible también con CANlink y CANopen.

Aplicaciones del variador MAX500-018GT2

Especificaciones técnicas

Potencia y alimentación

Potencia del motor	18,5 kW (25 HP)
Capacidad del variador	57 kVA
Alimentación	Trifásica 200-240 Vac, 50/60 Hz
Corriente de entrada	76 A
Corriente de salida	75 A

Control

Modos de control	Vectorial sin sensor (SVC), vectorial con encoder (FVC), V/F
Frecuencia de salida	0-300 Hz (vectorial), 0-500 Hz (V/F)
Frecuencia portadora	0,5-16 kHz con ajuste automático
Resolución de frecuencia	0,01 Hz digital, 0,025% analógica
Par de arranque	150% a 0,5 Hz (SVC), 180% a 0 Hz (FVC)
Rango de velocidad	1:100 (SVC), 1:1000 (FVC)
Capacidad de sobrecarga	150% por 60 s, 180% por 3 s
Aceleración y desaceleración	Lineal o curva S, 4 rampas de 0,0 a 6500,0 s

Entradas y salidas

Entradas digitales	6 (una admite pulsos hasta 100 kHz)
Entradas analógicas	2 (AI1 0-10V; AI2 0-10V o 0-20mA)
Salida analógica	1 (0-10V o 0-20mA)
Salida digital	1
Salida de pulsos de alta velocidad	1 (0-100 kHz)
Salida de relé	1
Comunicación	RS-485 Modbus RTU
Expansión opcional	E/S adicionales, sensor de temperatura del motor PT100/PT1000

Protección y frenado

Protecciones	Cortocircuito al encender, pérdida de fase de entrada y salida, sobrecorriente, sobretensión, subtensión, sobrecalentamiento, sobrecarga
Frenado dinámico	Sin chopper integrado, requiere unidad externa con resistencia
Frenado por corriente continua	Incluido, configurable por parámetros

Condiciones de operación

Grado de protección	IP21
Lugar de instalación	Interior, sin luz solar directa, polvo, gases corrosivos ni humedad
Temperatura de operación	-10°C a +50°C (reducción de potencia entre 40°C y 50°C)
Humedad	Menor a 95% HR, sin condensación
Altitud	Hasta 1000 m s.n.m. sin reducción de potencia
Temperatura de almacenamiento	-20°C a +60°C

Mecánica

Dimensiones (alto x ancho x profundidad)	432 x 255 x 235 mm
Montaje	En pared o dentro de tablero eléctrico

Recomendaciones de instalación

• DimensionamientoVerifica la corriente del motor La corriente nominal de placa no debe superar los 75 A de salida del variador.
• VentilaciónMontaje vertical con espacio libre Instala en interior o tablero ventilado, con espacio arriba y abajo para la circulación de aire.
• Protección eléctricaInterruptor termomagnético y tierra Protege la alimentación y conecta el equipo a tierra.
• CableadoCables para 76 A de entrada y 75 A de salida Dimensiona según la distancia del tendido.
• Entre variador y motorSin contactores ni capacitores No instalar estos elementos entre el variador y el motor.
• Altitud y temperaturaVariador de mayor potencia sobre 1000 m o 40°C Considera esto para instalaciones en el altiplano o en climas cálidos extremos.

2

Años

Garantía del fabricante Inomax Cubre defectos de fabricación bajo condiciones normales de uso e instalación según las recomendaciones del fabricante.

¿Se puede usar con alimentación monofásica?

No. Este modelo está especificado para alimentación trifásica 220-240 Vac. Para esta potencia se requiere red trifásica.

¿Incluye chopper de frenado?

No. Si la aplicación necesita detenciones rápidas o maneja cargas de alta inercia, se debe agregar una unidad de frenado externa con su resistencia. Para bombas y ventiladores, que se detienen por sí solos, normalmente no es necesario.

¿Sirve para mantener presión constante en una bomba?

Sí. Con su PID integrado y un transmisor de presión de 4-20 mA mantiene la presión estable aunque cambie el consumo, sin necesidad de controlador adicional.

¿Ahorra energía?

Sí, especialmente en bombas y ventiladores. Al reducir la velocidad según la demanda, el consumo baja de forma importante en comparación con un motor trabajando siempre a velocidad plena.

¿Se puede controlar desde un PLC o a distancia?

Sí. Acepta órdenes por entradas digitales, señales analógicas de 0-10V o 4-20mA y comunicación RS-485 Modbus RTU.

¿Incluye manual en español?

Sí. El manual de la serie MAX500 en español está disponible para descarga en la sección de ficha técnica del producto.
