Supresor de sobretensión solar DC 600V 20kA SUNTREE SUP2H-PV

SUNTREE - Línea de protección eléctrica fotovoltaica

Supresor de sobretensión solar 600V 20kA que desvía descargas a tierra sin dejar fuera de servicio el tablero

Protección clase II para la línea de corriente continua de tu instalación fotovoltaica.

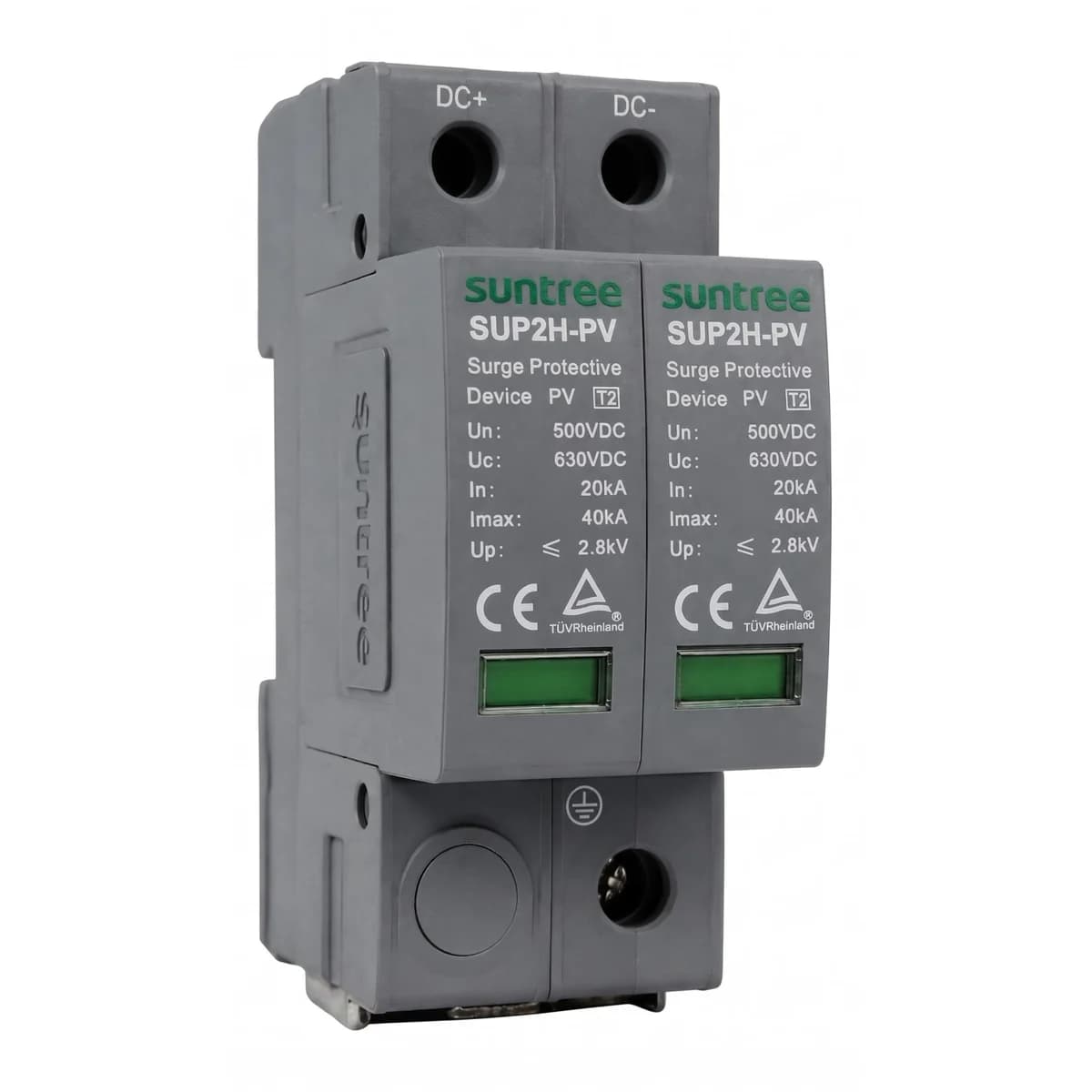

El SUP2H-PV es un dispositivo de protección contra sobretensiones (DPS) diseñado para la línea DC de sistemas fotovoltaicos. Su trabajo es desviar a tierra las sobretensiones transitorias producidas por descargas atmosféricas o maniobras de red, antes de que lleguen al inversor y a los paneles. Colombia está entre los países con mayor densidad de rayos del mundo, lo que hace que este tipo de protección sea parte obligada del diseño de cualquier instalación solar, no un accesorio opcional. Se fija en riel DIN 35 o con garras NEMA y se conecta directo a las barras del cuadro de distribución.

• 600 V, 20 kA
• Clase II según IEC 61643-11 e IEC 61643-31
• Cartucho extraíble, reemplazable con el sistema energizado
• Señalización electromecánica del estado de funcionamiento
• Fijación en riel DIN 35 o garras NEMA
• Material autoextinguible, sin propagación de fuego

600 V

Tensión máxima de operación continua

20 kA

Corriente nominal de descarga (In)

II Clase

Protección según IEC 61643-11 / 61643-31

En una instalación fotovoltaica, la línea DC entre los paneles y el inversor queda expuesta a las sobretensiones inducidas por rayos cercanos, incluso si la descarga no cae directamente sobre la instalación. Sin un DPS en ese tramo, la sobretensión transitoria puede llegar hasta el inversor y quemar sus componentes de entrada, un daño que casi siempre implica cambiar el equipo completo.

El SUP2H-PV se instala entre el generador fotovoltaico y el inversor, o en el tablero de continua, y deriva la energía de la sobretensión a tierra antes de que alcance los equipos protegidos. Su cartucho interno es extraíble, así que cuando cumple su ciclo de protección se cambia sin tener que desenergizar todo el sistema, algo que reduce el tiempo de parada en el mantenimiento.

Mantenimiento en calienteCambio de cartucho sin desconectar el sistema El SUP2H-PV permite reemplazar el elemento de protección con la instalación energizada, gracias a su base fija y su módulo enchufable. Esto evita tener que desconectar paneles e inversor cada vez que el dispositivo cumple su vida útil de protección.

• Protección clase IIIEC 61643-11 / 61643-31 Certificación bajo normas internacionales de DPS para baja tensión y aplicaciones fotovoltaicas.
• Indicador visualSeñalización electromecánica Muestra de forma visible si el módulo sigue operativo o ya cumplió su ciclo y necesita cambio.
• Montaje flexibleRiel DIN 35 o garras NEMA Se adapta a tableros con riel estándar europeo o a gabinetes con fijación NEMA, sin adaptadores adicionales.
• Seguridad ante incendioMaterial autoextinguible La carcasa no propaga el fuego, un punto que pesa en la revisión de un tablero eléctrico.
• Conexión directaA barras del cuadro de distribución Se cablea directo al tablero de continua, sin componentes intermedios.
• Reemplazo rápidoMódulo extraíble El cartucho sale de su base sin herramientas especiales, lo que agiliza la inspección periódica.

Características eléctricas

Tensión máxima de operación continua (Uc)	600 V
Corriente nominal de descarga (In)	20 kA
Clase de protección	Clase II
Normas aplicadas	IEC 61643-11, IEC 61643-31, EN 61643-31

Características constructivas

Tipo de módulo	Extraíble, enchufable
Fijación	Riel DIN 35 o garras NEMA
Señalización	Electromecánica de estado de funcionamiento
Material de carcasa	Autoextinguible, no propaga el fuego
Conexión	Directa a barras del cuadro de distribución

SUP2H-PV

Referencia

Respaldo de fabricante SUNTREE El SUP2H-PV cumple con las normas IEC 61643-11 e IEC 61643-31, lo que respalda su desempeño como protección clase II en instalaciones fotovoltaicas.

¿En qué parte de la instalación fotovoltaica se conecta este supresor?

Se conecta en el tablero de corriente continua, entre el generador fotovoltaico (paneles) y la entrada del inversor, derivando las sobretensiones a tierra antes de que lleguen al inversor.

¿Sirve para sistemas on-grid y off-grid?

Sí, protege la línea DC tanto en sistemas conectados a red como en instalaciones aisladas, incluyendo zonas no interconectadas donde el inversor y las baterías quedan expuestos a descargas cercanas.

¿Cómo se sabe cuándo hay que cambiar el módulo?

El dispositivo tiene señalización electromecánica que indica visualmente si el módulo sigue operativo o ya cumplió su ciclo de protección y debe reemplazarse.

¿Es necesario desenergizar el sistema para cambiar el cartucho?

No. El módulo es extraíble y permite el reemplazo del enchufe con el sistema energizado, así que el cambio de cartucho no obliga a desconectar paneles ni inversor.

¿Qué tipo de fijación tiene?

Se instala en riel DIN 35, el estándar europeo usado en la mayoría de tableros eléctricos, o con garras NEMA para gabinetes que usan esa fijación.

¿Qué norma certifica su desempeño como DPS?

Cumple con IEC 61643-11 e IEC 61643-31, además de EN 61643-31, normas que rigen dispositivos de protección contra sobretensiones clase II para aplicaciones fotovoltaicas.

¿Qué pasa si no se instala este tipo de protección en la línea DC?

Una sobretensión transitoria inducida por un rayo cercano puede llegar sin barrera hasta el inversor y dañar sus componentes de entrada, lo que en la mayoría de casos implica el cambio completo del equipo.

SUNTREE fabrica equipos de protección eléctrica para sistemas fotovoltaicos bajo normas internacionales IEC.
