Supresor de sobretensión solar DC DPS 300V 40kA Clamper

Clamper - Línea Solar

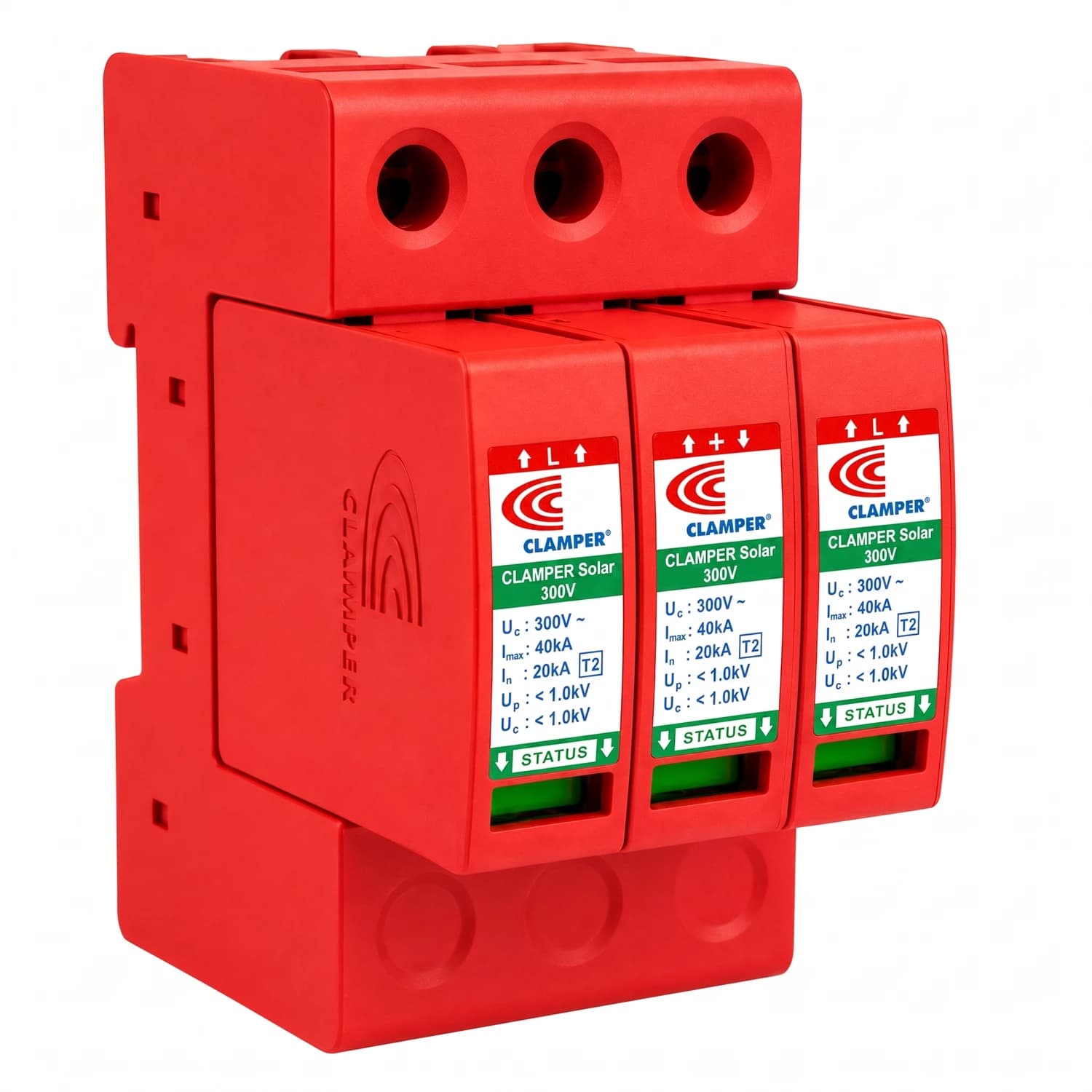

Supresor de sobretensión DPS solar 300V 40kA para instalaciones fotovoltaicas en corriente continua

Protección clase II contra descargas atmosféricas y maniobras de red en el tramo DC de tu sistema solar

El DPS Clamper Solar 300V 40kA se instala en el lado de corriente continua, entre los módulos fotovoltaicos y el inversor, para desviar los picos de tensión que llegan por descargas atmosféricas o por maniobras de carga en la red. Usa tecnología de varistor de óxido metálico (MOV) y cumple la norma EN 50539-11, diseñada específicamente para protección en sistemas fotovoltaicos. Colombia tiene una de las mayores densidades de rayos del mundo, lo que hace de este dispositivo una pieza clave para proteger inversores y controladores de carga en cualquier instalación solar. Su enchufe modular permite reemplazarlo sin desconectar el resto del sistema.

• Corriente de descarga máxima 40kA
• Tensión máxima de funcionamiento continuo 300 Vdc
• Clase II, protección tipo MOV
• Enchufe reemplazable con el sistema energizado
• Señalización local de estado de operación
• Fijación en riel DIN 35

300 Vdc

Tensión máxima de funcionamiento continuo (Ucpv)

40 kA

Corriente de descarga máxima (8/20µs)

18 kA

Corriente nominal de descarga (8/20µs)

≤2,7 kV

Nivel de protección (Up)

IP20

Grado de protección de la carcasa

Este DPS protege en dos modos a la vez: modo común (L+/PE, L-/PE) y modo diferencial (L+/L-), lo que cubre tanto las descargas que ingresan por tierra como las que se generan entre los conductores positivo y negativo del generador fotovoltaico. Su tiempo de respuesta es menor a 25 nanosegundos, y trae protección térmica interna que desconecta el dispositivo al final de su vida útil, evitando que un varistor degradado quede energizado dentro del tablero.

El cuerpo está fabricado en un material con propiedades de no propagación y autoextinción del fuego, y opera en un rango de temperatura de -40°C a 70°C, lo que le permite trabajar tanto en el frío del altiplano bogotano como en el calor de instalaciones solares en la costa Caribe. La sección de los conductores de conexión eléctrica acepta cables de 4 a 25 mm², y el par de apriete recomendado es de 3 Nm.

Mantenimiento sin cortesCambia el cartucho sin desenergizar el sistema El enchufe interno se retira y reemplaza de forma independiente del riel DIN, así que puedes sustituir el DPS después de una descarga fuerte sin necesidad de desconectar los módulos ni el inversor.

• Protección dualModo común y diferencial Cubre fallas entre conductores y hacia tierra en un mismo dispositivo.
• Respuesta rápidaMenos de 25 ns Actúa antes de que el pico de tensión alcance el inversor.
• AutoprotecciónDesconexión térmica interna Aísla el varistor cuando llega al final de su vida útil.
• Instalación estándarRiel DIN 35 Se monta en el mismo tablero que las protecciones AC.
• Cableado flexible4 a 25 mm² Se adapta a distintos calibres de conductor DC.
• Señalización visibleIndicador local de estado Muestra de un vistazo si el DPS sigue operativo.

Dónde ubicarlo en el sistema

Distancia al inversor

Si la distancia entre los módulos fotovoltaicos y el inversor (o convertidor de frecuencia) es mayor a 10 metros, se recomienda instalar un segundo DPS cerca del inversor, además del que va junto a los paneles. Si la distancia es menor a 10 metros, un solo DPS es suficiente.

Ubicación según distancia de cableado

Distancia módulos-inversor	Recomendación
Mayor a 10 metros	Instalar DPS junto a los módulos y otro junto al inversor
Menor a 10 metros	Un solo DPS es suficiente

Especificaciones eléctricas

Clase de protección	II
Tecnología de protección	Varistor de óxido metálico (MOV)
Modos de protección	L+/PE, L-/PE (modo común), L+/L- (modo diferencial)
Protección térmica	Sí
Nivel de protección (Up)	≤2,7 kV
Tiempo de respuesta típico	Menor a 25 ns
Tensión máxima de funcionamiento continuo (Ucpv)	300 Vdc
Corriente nominal de descarga (In, 8/20µs)	18 kA
Corriente de descarga máxima (Imax, 8/20µs)	40 kA
Corriente de descarga total (Itotal, 8/20µs)	40 kA

Datos constructivos

Sección de conductores de conexión eléctrica	4 a 25 mm²
Par de apriete	3 Nm
Señalización del estado de funcionamiento	Local (versión estándar) o local y remota (versión /SR)
Temperatura de funcionamiento	-40°C a 70°C
Material de la carcasa	No propagación y autoextinción del fuego
Grado de protección	IP20
Peso aproximado	240 g (versión estándar) / 246 g (versión con señalización remota)
Dimensiones máximas	94,6 x 74 x 53 mm

2

Años

Garantía del fabricante Clamper respalda este DPS solar contra defectos de fabricación bajo condiciones normales de instalación y uso.

¿En qué parte del sistema solar se instala este DPS?

Va en el lado de corriente continua (DC), entre los módulos fotovoltaicos y el inversor, montado en riel DIN dentro de una caja de conexiones o tablero.

¿Para qué rango de tensión DC sirve este modelo de 300V?

Está diseñado para sistemas con tensión máxima de funcionamiento continuo (Ucpv) de hasta 300 Vdc. Si tu arreglo fotovoltaico supera ese voltaje, Clamper ofrece versiones de 600V y 1040V.

¿Necesito uno o dos DPS en mi instalación?

Si la distancia entre los módulos y el inversor es mayor a 10 metros, se recomienda instalar dos: uno cerca de los paneles y otro cerca del inversor. Si es menor a 10 metros, uno solo es suficiente.

¿Qué pasa cuando el DPS llega al final de su vida útil?

Tiene protección térmica interna que desconecta el dispositivo automáticamente cuando el varistor se degrada, evitando que quede energizado. El indicador local de estado te avisa que debes reemplazar el cartucho.

¿Se puede reemplazar sin apagar el sistema?

Sí, el enchufe interno del DPS se retira y sustituye de forma independiente, sin necesidad de desconectar los módulos ni el inversor.

¿Qué calibre de cable soporta este DPS?

Acepta conductores de 4 a 25 mm², con un par de apriete recomendado de 3 Nm en las conexiones eléctricas.

¿Sirve para climas húmedos o costeros?

Su carcasa tiene grado de protección IP20 y opera entre -40°C y 70°C, pero al ser IP20 se debe instalar dentro de un gabinete o tablero cerrado, especialmente en zonas de alta humedad como la costa Caribe o el Pacífico colombiano.
