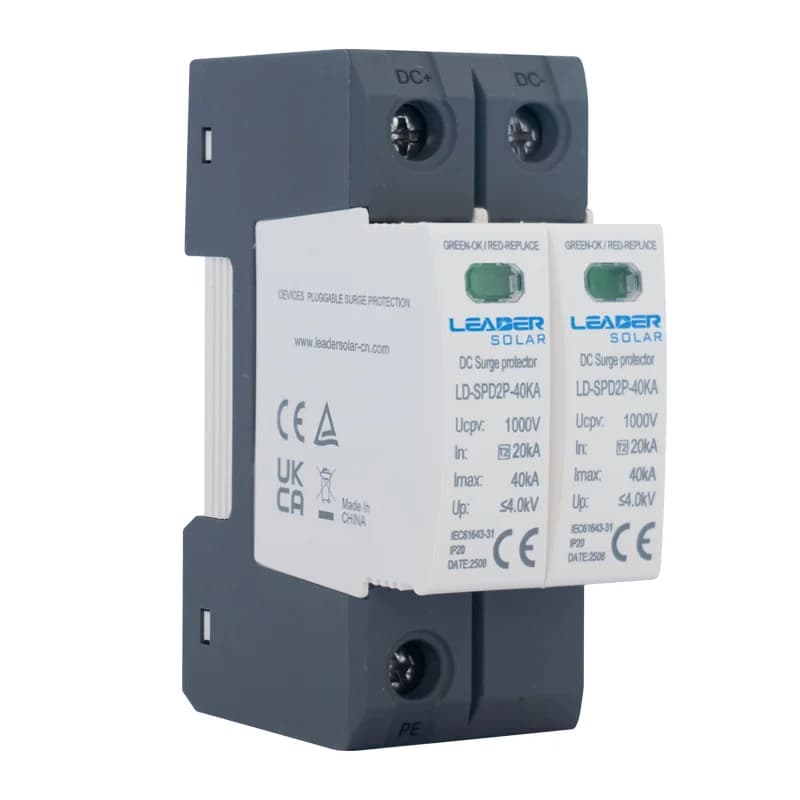

Supresor de sobretensión DPS solar 2P 500V DC 40kA LEADER

LEADER - serie LD-SPD 40kA

Supresor de sobretensión DPS solar 500V DC 40kA para instalaciones fotovoltaicas de 2 polos

Protección clase II contra descargas atmosféricas y maniobras de conmutación en el lado DC del sistema

El LD-SPD 2P de LEADER desvía a tierra las sobretensiones transitorias antes de que lleguen al inversor, los módulos y los equipos de control. Está diseñado para el tramo DC de instalaciones fotovoltaicas de hasta 500 V, con corriente máxima de descarga de 40 kA. Su cartucho es enchufable, así que el cambio en caso de falla no exige desconectar el cableado ni intervenir todo el tablero. Colombia registra una de las densidades de rayos más altas del mundo, lo que hace que este tipo de protección sea parte obligada del diseño de cualquier sistema solar, no un accesorio opcional.

• Corriente máxima de descarga: 40 kA (8/20 µs)
• Tensión máxima de operación continua: 500 V DC
• Clasificación tipo 2 según IEC/EN 61643-31
• Ventana de indicación visual verde/rojo
• Montaje sobre riel DIN de 35 mm
• Grado de protección IP20

40 kA

Corriente máxima de descarga (8/20 µs)

500 V DC

Tensión máxima de operación continua

20 kA

Corriente nominal de descarga (8/20 µs)

2 polos

Configuración para línea DC+ y DC-

<25 ns

Tiempo de respuesta

Un supresor de sobretensión de tipo 2 no elimina el rayo, pero limita la energía que le llega al inversor a un nivel que el equipo puede resistir sin daño. El LD-SPD 2P hace ese trabajo en el circuito DC, entre los paneles y el inversor, que es el punto donde una descarga atmosférica o una maniobra de conmutación puede inducir el pico de tensión más alto de toda la instalación.

El cuerpo enchufable separa la base fija del cartucho de protección: cuando el cartucho llega al final de su vida útil (la ventana pasa de verde a rojo), se reemplaza solo esa pieza sin desarmar el cableado ni dejar el circuito abierto por más tiempo del necesario. La versión con señalización remota agrega un contacto seco para que el estado de falla se reporte a un sistema de monitoreo, útil en instalaciones donde el tablero no se revisa a diario.

Protección clase II40 kA de corriente máxima de descarga El LD-SPD 2P absorbe picos de tensión transitorios y limita la tensión residual que llega al inversor a un valor por debajo de 4 kV, protegiendo la electrónica de potencia de daños acumulativos por descargas atmosféricas.

• Indicación de estadoVentana verde/rojo Permite verificar de un vistazo si el supresor sigue operativo, sin necesidad de instrumentos.
• Cartucho enchufableReemplazo rápido El módulo dañado se retira y se cambia sin desconectar los cables de campo.
• Rango de temperatura-40°C a 80°C Opera sin degradación en instalaciones expuestas a temperaturas extremas.
• Señalización remotaContacto opcional Reporta el estado de falla a un sistema de monitoreo a distancia.
• MontajeRiel DIN 35 mm Se instala en cualquier tablero estándar sin adaptadores.
• CertificaciónIEC/EN 61643-31 Cumple el estándar internacional para supresores en sistemas fotovoltaicos.

Datos técnicos

Clasificación	Tipo 2 (IEC/EN 61643-31)
Tensión máxima de operación continua (Ucpv)	500 V DC
Corriente nominal de descarga (In, 8/20 µs)	20 kA
Corriente máxima de descarga (Imax, 8/20 µs)	40 kA
Nivel de protección de voltaje (Up)	2P: ≤4.0 kV
Tiempo de respuesta (tA)	≤25 ns
Rango de temperatura de operación	-40°C a 80°C
Indicación de estado/falla	Verde/rojo

Instalación

Área de sección mínima	4 mm²
Área de sección máxima	35 mm²
Montaje	Riel DIN de 35 mm
Material de la carcasa	Plástico termorresistente UL94-V0
Grado de protección	IP20
Número de módulos	2P (2 módulos)

1

Año

Garantía del fabricante LEADER respalda el LD-SPD 2P contra defectos de fabricación bajo condiciones normales de uso e instalación conforme a las especificaciones técnicas.

¿En qué punto del circuito se instala este supresor?

Se instala en el lado DC de la instalación, entre el arreglo de paneles solares y la entrada del inversor, o en la caja de conexiones si el sistema la tiene.

¿Sirve para un sistema fotovoltaico de 500V DC o menos?

Sí, está diseñado para instalaciones con tensión máxima de operación continua de hasta 500 V DC. Si tu sistema opera por encima de ese valor, necesitas un modelo de mayor tensión.

¿Cómo sé si el supresor sigue funcionando?

La ventana de indicación muestra verde cuando el dispositivo está operativo y rojo cuando llegó al final de su vida útil y debe reemplazarse.

¿Se puede reemplazar sin desconectar el cableado?

Sí, el cuerpo es enchufable: la base queda fija al riel DIN y solo se retira el cartucho interno para cambiarlo, sin tocar los cables de campo.

¿Qué calibre de cable admite?

Acepta secciones de cable entre 4 mm² y 35 mm², según el diseño de la instalación.

¿Incluye contacto de señalización remota?

El modelo estándar no lo trae, pero existe una versión con contacto de señalización remota (sufijo S) para monitoreo a distancia.

¿Qué norma cumple?

Cumple con la clasificación tipo 2 según IEC/EN 61643-31, el estándar internacional para supresores de sobretensión en sistemas fotovoltaicos.
