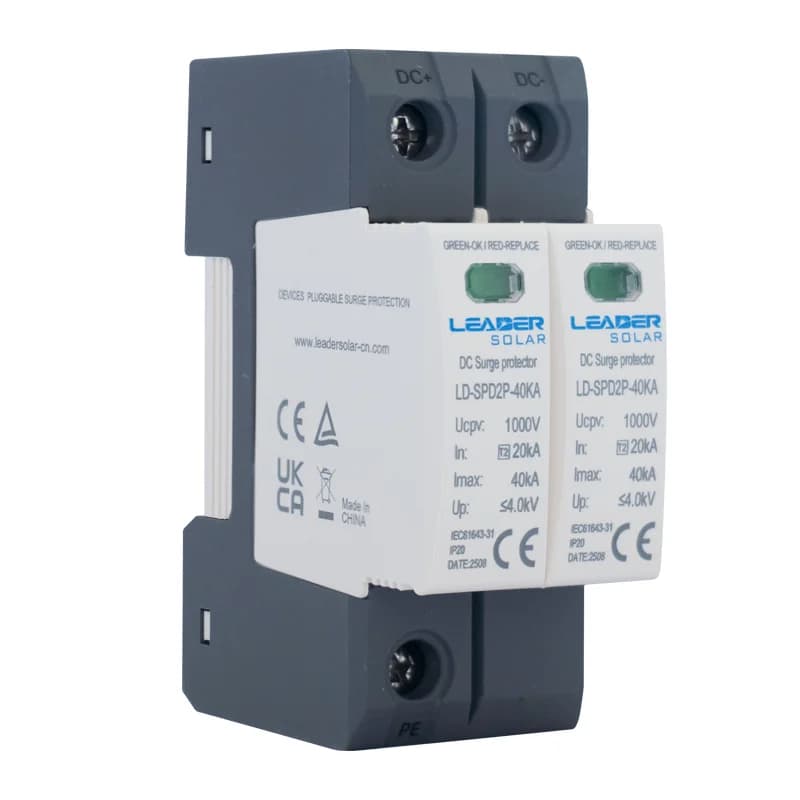

Supresor de sobretensión DPS solar 2P 600V 40kA LEADER

LEADER - línea LD-SPD

Supresor de sobretensión DPS solar 600V 40kA que protege inversores y strings de las descargas atmosféricas

Protección Clase II para instalaciones fotovoltaicas en corriente continua

El LD-SPD2P-40KA-600 desvía a tierra las sobretensiones transitorias que llegan por el cableado DC antes de que alcancen el inversor o los módulos. Su configuración de 2 polos cubre instalaciones con tensión continua máxima de 600 V DC. Cuenta con cartuchos enchufables que se reemplazan sin desconectar el cableado y una ventana de indicación visual que muestra el estado del dispositivo de un vistazo. Cumple la norma IEC/EN 61643-31 con clasificación tipo 2.

• Corriente máxima de descarga (Imax) de 40 kA
• Nivel de protección de tensión de hasta 4,0 kV
• Tensión continua de operación de 600 V DC
• Tiempo de respuesta menor o igual a 25 ns
• Indicación de estado verde/rojo, con opción de señalización remota
• Montaje sobre riel DIN de 35 mm

40 kA

Corriente máxima de descarga (8/20 µs)

20 kA

Corriente nominal de descarga (8/20 µs)

600 V DC

Tensión continua máxima de operación

4,0 kV

Nivel de protección de tensión (Up)

2 polos

Configuración DC+ / DC-

Colombia está entre los países con mayor densidad de rayos del mundo, y las instalaciones fotovoltaicas en zonas abiertas o en cubierta quedan especialmente expuestas a las sobretensiones que llegan por el cableado DC. Un supresor tipo 2 como este intercepta esa energía transitoria antes de que llegue al inversor, que es el equipo más costoso y más sensible de la instalación.

El LD-SPD2P-40KA-600 se instala en el tablero de continua, entre los strings de paneles y el inversor. Su respuesta en menos de 25 ns y su rango de operación de -40°C a 80°C lo hacen apto tanto para instalaciones en el altiplano, con temperaturas bajas y alta radiación UV, como para proyectos en zonas de calor sostenido. El cuerpo termoplástico UL94-V0 y el grado de protección IP20 corresponden a una instalación dentro de tablero, no a intemperie directa.

Mantenimiento sin cortesCartuchos enchufables reemplazables Si el supresor actúa tras una descarga y agota su vida útil, se cambia el módulo interno sin desconectar los cables del tablero ni intervenir el cableado fijo, lo que reduce el tiempo de parada del sistema.

• Protección tipo 2Según IEC/EN 61643-31 Clasificación para protección secundaria contra sobretensiones inducidas.
• Respuesta rápida≤25 ns Actúa antes de que la sobretensión alcance el inversor.
• Indicación visualVerde/rojo Muestra el estado operativo del dispositivo sin necesidad de herramientas.
• Señalización remotaVersión S disponible Contactos auxiliares para monitoreo a distancia del estado del supresor.
• Montaje estándarRiel DIN 35 mm Se instala en el mismo tablero donde va la protección DC del sistema.
• Cableado4 a 35 mm² Rango de sección de conductor admitido en los bornes.

Dónde se instala

Ubicación recomendada en la instalación

Punto de instalación	Tablero de continua, entre los strings de paneles y el inversor
Configuración	2 polos (DC+ y DC-)
Tensión máxima del sistema	600 V DC

Especificaciones técnicas

Datos eléctricos

SPD clasificación IEC/EN 61643-31	Tipo 2
Tensión continua máxima de operación (Ucpv)	600 V DC
Corriente nominal de descarga In (8/20 µs)	20 kA
Corriente máxima de descarga Imax (8/20 µs)	40 kA
Nivel de protección de tensión Up (DC+/DV a PE)	≤4,0 kV
Tiempo de respuesta (tA)	≤25 ns

Datos mecánicos y ambientales

Rango de temperatura de operación (Tu)	-40°C a 80°C
Indicación de estado/falla	Verde/rojo
Sección de cable mínima	4 mm²
Sección de cable máxima	35 mm²
Montaje	Riel DIN 35 mm
Material de la carcasa	Plástico termorresistente UL94-V0
Grado de protección	IP20
Número de módulos	2P (2 módulos)

-

Garantía

Cobertura del fabricante Consulta con Solartex el periodo de garantía vigente para este modelo antes de tu compra.

¿En qué punto de la instalación fotovoltaica va este supresor?

Se instala en el tablero de corriente continua, entre la salida de los strings de paneles y la entrada del inversor, para interceptar las sobretensiones antes de que lleguen al equipo.

¿Para qué tensión máxima de sistema sirve este modelo?

Está diseñado para instalaciones con tensión continua de operación de hasta 600 V DC. Si el sistema opera a 1000 V DC o 1500 V DC, se requiere otro modelo de la misma serie LD-SPD.

¿Qué significa que sea de tipo 2 según IEC/EN 61643-31?

Indica que es un supresor de protección secundaria, pensado para limitar sobretensiones inducidas por descargas atmosféricas cercanas o maniobras de conmutación, no descargas directas de rayo.

¿Cómo sé si el supresor ya actuó y hay que reemplazarlo?

La ventana de indicación cambia de verde a rojo cuando el dispositivo ha actuado y agotado su vida útil. En ese caso se reemplaza el cartucho interno sin desconectar el cableado fijo.

¿Se puede monitorear a distancia el estado del supresor?

Sí, existe la versión con sufijo S (LD-SPD2P-40KA-600S) que incorpora contactos de señalización remota para integrarlo a un sistema de monitoreo.

¿Qué sección de cable admite en los bornes?

Admite conductores desde 4 mm² hasta 35 mm² de sección.

¿Se puede instalar a la intemperie?

Su grado de protección es IP20, por lo que debe montarse dentro de un tablero o gabinete que lo proteja del agua y el polvo, no directamente a la intemperie.
