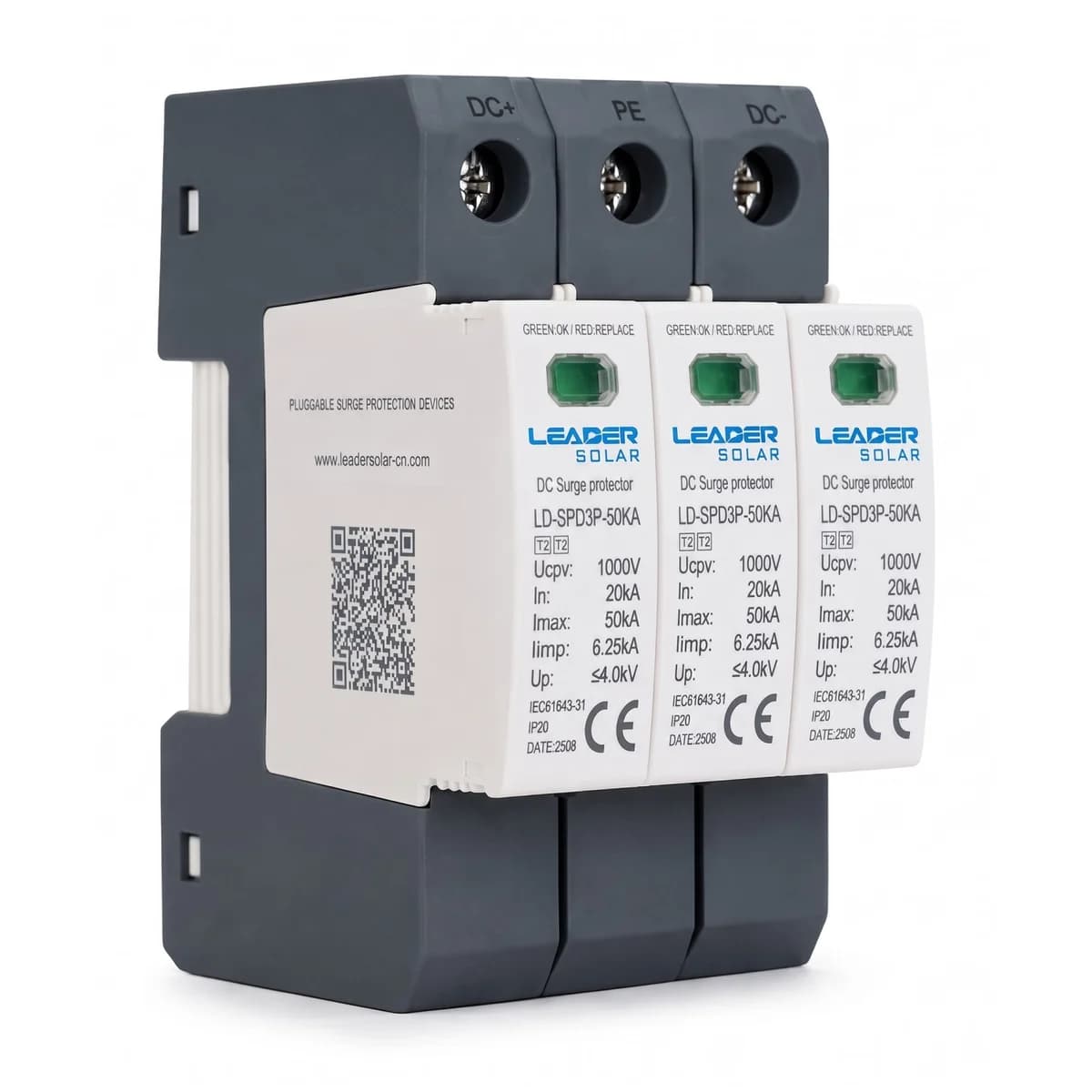

Supresor de sobretensión DPS 3P 1000VDC 40kA Leader

Leader - línea LA-SPD

Supresor de sobretensión DPS 1000VDC 40kA para sistemas fotovoltaicos de mediana y gran escala

Protección enchufable de 3 polos para líneas de corriente continua en instalaciones solares.

El LA-SPD 3P de Leader deriva a tierra los picos de tensión que producen las descargas atmosféricas o las conmutaciones bruscas en el lado DC de un sistema fotovoltaico. Trabaja hasta 1000 V DC, rango típico de plantas solares medianas y grandes con strings largos. Su cabezal es enchufable, así que el reemplazo no exige desconectar todo el tablero. El indicador visual verde/rojo muestra el estado del módulo sin necesidad de instrumentos.

• Corriente nominal de descarga (In) 20kA
• Corriente máxima de descarga (Imax) 40kA
• Tensión máxima de operación continua (Uc) 1000V DC
• 3 polos, montaje en riel DIN 35mm
• Cabezal enchufable, reemplazo sin desmontar el conjunto
• Indicador visual de estado verde/rojo

1000 V DC

Tensión máxima de operación continua (Uc)

20 kA

Corriente nominal de descarga (In)

40 kA

Corriente máxima de descarga (Imax)

3 polos

Configuración para sistemas trifásicos o strings múltiples

En una instalación fotovoltaica, el lado de corriente continua queda expuesto a los mismos picos de tensión que el lado AC, pero sin la protección de un interruptor termomagnético convencional. El LA-SPD 3P se instala entre los strings y el inversor (o entre el arreglo y el controlador de carga) para interceptar esos transitorios antes de que lleguen a los componentes electrónicos.

Colombia está entre los países con mayor densidad de descargas atmosféricas del mundo, lo que hace que la protección DC no sea un accesorio opcional en plantas solares de mediana y gran escala, sino parte del diseño eléctrico. Un pico que no se deriva a tierra puede dañar strings completos, inversores o controladores, con un costo de reposición muy superior al del supresor.

Mantenimiento sin cortes largosCabezal enchufable intercambiable Cuando el módulo cambia de verde a rojo tras absorber una descarga, se retira solo el cabezal y se instala uno nuevo sobre la misma base, sin desconectar el cableado del tablero ni detener la planta por más tiempo del necesario.

• Protección DCHasta 1000V Cubre strings de tensión elevada en sistemas fotovoltaicos de mediana y gran escala.
• RespuestaMenor a 20ns Actúa antes de que el transitorio alcance al inversor o al controlador.
• Configuración3 polos Pensado para arreglos con múltiples conductores activos.
• MontajeRiel DIN 35mm Instalación estándar en tableros de string o de combinación.
• DiagnósticoIndicador verde/rojo Verificación visual del estado sin equipos adicionales.
• Ciclos de descarga10 descargas Ln Soporta múltiples eventos de sobretensión antes de requerir cambio de cabezal.

Especificaciones eléctricas

Tensión máxima de operación continua (Uc)	1000V DC
Corriente nominal de descarga (In, 8/20µs)	20kA
Corriente máxima de descarga (Imax, 8/20µs)	40kA
Número de descargas Lmax	1
Número de descargas Ln	10
Tiempo de respuesta	Menor a 20ns
Corriente de fuga	Menor a 20µA

Instalación

Número de polos	3P
Montaje	Riel DIN 35mm
Ancho	54mm
Alto	91mm

¿En qué punto del sistema fotovoltaico se instala este supresor?

Se instala en el lado de corriente continua, entre los strings de paneles y el inversor, generalmente dentro del tablero de combinación de strings (string box), o entre el arreglo y el controlador de carga en sistemas off-grid.

¿Sirve para sistemas de menos de 1000 V DC?

Sí, el límite de 1000 V DC es el máximo de operación continua (Uc), así que protege sin problema arreglos que trabajen a tensiones menores dentro de ese rango.

¿Qué significa que el cabezal sea enchufable?

El módulo de protección se retira de su base sin desconectar el cableado del tablero, lo que permite cambiarlo tras una falla sin interrumpir la instalación por tiempos prolongados.

¿Cómo sé si el supresor sigue funcionando?

Tiene un indicador visual: verde indica que está operativo y rojo indica falla, lo que permite verificar el estado a simple vista durante una inspección.

¿Cuántas descargas soporta antes de necesitar reemplazo?

Está clasificado para 10 descargas Ln (nominales) antes de requerir cambio del cabezal; una descarga que alcance el nivel Lmax puede requerir reemplazo inmediato.

¿Por qué es importante este tipo de protección en Colombia?

Colombia tiene una de las densidades de descargas atmosféricas más altas del mundo, por lo que instalaciones fotovoltaicas de mediana y gran escala, especialmente en zonas rurales o abiertas, se benefician de una protección DC dedicada además de la protección AC del tablero principal.

¿Se puede instalar junto a otros supresores AC en el mismo tablero?

Sí, es común combinar protección DC (como este LA-SPD) en el lado de generación con protección AC en el tablero de distribución, cubriendo ambos lados del sistema.
