Supresor de sobretensión DPS AC 175V 20kA Clamper

Clamper - línea Front

Supresor de sobretensión DPS 175V 20kA para tableros de distribución

Protección clase II contra descargas atmosféricas y picos de maniobra en baja tensión

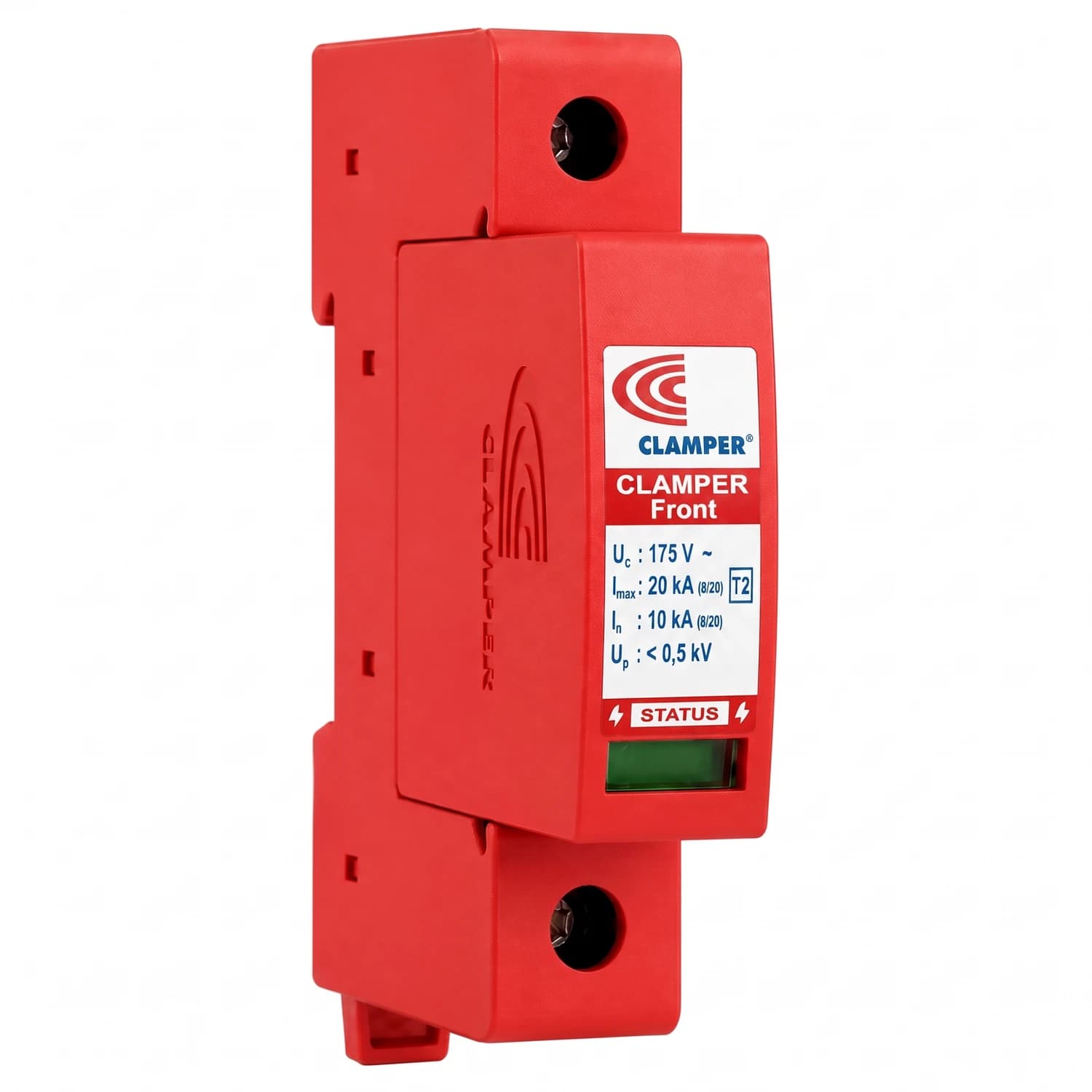

El CLAMPER Front 175V 20kA es un dispositivo de protección contra sobretensiones (DPS) monopolar, clase II, basado en varistor de óxido metálico (MOV). Se instala en tableros secundarios de distribución para proteger equipos electro-electrónicos conectados a la red frente a descargas atmosféricas y maniobras de carga. Su enchufe se reemplaza sin desconectar los cables de la base ni interrumpir la alimentación, lo que agiliza el mantenimiento. Cuenta con desconexión térmica interna y señalización visual del estado de funcionamiento.

• Corriente máxima de descarga (Imáx) 20 kA
• Tensión máxima de operación continua 175V AC
• Corriente de descarga nominal (In) 10 kA
• Tensión de referencia (Uref) 270 V
• Nivel de protección (Up) 0,8 kV
• Fijación en riel DIN 35

175 V

Tensión máxima de operación continua (AC)

20 kA

Corriente de descarga máxima (8/20 µs)

10 kA

Corriente de descarga nominal (8/20 µs)

0,8 kV

Nivel de protección (Up)

<25 ns

Tiempo de respuesta típico

Colombia está entre los países con mayor densidad de descargas atmosféricas del mundo, y los tableros de distribución en baja tensión quedan expuestos tanto a los rayos directos como a las sobretensiones que viajan por la red tras una descarga cercana. Un DPS clase II como este absorbe esos picos antes de que lleguen a los equipos conectados aguas abajo del tablero.

El Front está pensado para el mantenimiento en campo: al final de su vida útil, el varistor se degrada y el dispositivo se desconecta solo por protección térmica, pero el instalador solo cambia la parte móvil (el enchufe), sin tocar el cableado de la base ni cortar la alimentación del tablero. Esto reduce el tiempo de intervención y el riesgo para quien hace el mantenimiento.

Mantenimiento en campoSe cambia el enchufe sin desenergizar el tablero El cuerpo base queda fijo en el riel DIN con el cableado conectado; solo se retira y reemplaza la parte móvil cuando el DPS llega al final de su vida útil, sin cortar la alimentación del circuito.

• TecnologíaVaristor MOV Absorbe el pico de tensión y lo limita antes de que llegue a los equipos protegidos.
• Protección térmicaDesconexión automática Aísla el DPS de la red si supera su capacidad de descarga, evitando falla catastrófica.
• SeñalizaciónLocal del estado Indicador visual (bandera electromecánica) verde en servicio, rojo en defecto.
• FijaciónRiel DIN 35 o garras NEMA Se monta en el tablero junto a las protecciones existentes.
• CarcasaNo propagación del fuego Material autoextinguible según norma.
• NormasIEC 61643-11 / UL 1449 Cumple los ensayos de referencia para DPS clase II.

Características eléctricas

Tensión máxima de operación continua (Uc AC)	175 V
Corriente de descarga nominal (In) @ 8/20µs	10 kA
Corriente de descarga máxima (Imáx) @ 8/20µs	20 kA
Tensión de referencia (Uref) @ 1mA	270 V
Nivel de protección (Up)	0,8 kV
Máxima corriente de cortocircuito sin fusible de respaldo	5 kA
Fusible de respaldo recomendado	100 gL/gG
Peso aproximado	100 g

Características constructivas

Normas aplicables	IEC 61643-11 / UL 1449
Tecnología de protección	Varistor de óxido metálico (MOV)
Modos de protección	L/PE - N/PE (modo común) o L/N (modo diferencial)
Grado de protección	IP20
Material de la carcasa	No propagación y autoextinción del fuego
Temperatura de funcionamiento	-40°C a +70°C
Sección de los conductores de conexión	4 a 25 mm²
Torque máximo de los bornes	3,0 Nm
Dimensiones máximas (C x A x L)	94,6 x 74 x 17,5 mm
Fijación	Riel estándar DIN 35

Aplicación

Se instala en tableros de distribución de baja tensión para proteger las instalaciones eléctricas contra picos de tensión originados por descargas atmosféricas, maniobras de carga y otras perturbaciones de la red.

¿En qué punto del tablero se instala este DPS?

Se instala en tableros secundarios de distribución, aguas abajo del DPS principal si lo hay, fijado en riel DIN 35 y conectado en paralelo a los circuitos que se van a proteger.

¿Qué fusible de respaldo necesita?

Según la ficha técnica del fabricante, se recomienda un fusible de respaldo de 100 gL/gG.

¿Cómo sé cuándo debo reemplazarlo?

El dispositivo tiene señalización local: la bandera queda en verde en servicio normal y cambia a rojo cuando entra en defecto, indicando que se agotó su vida útil.

¿Es necesario desenergizar el tablero para darle mantenimiento?

No. El diseño permite retirar y reemplazar solo el enchufe (parte móvil) sin desconectar los cables de la base ni cortar la alimentación del circuito.

¿Se puede conectar en modo común y en modo diferencial?

Sí, admite conexión L/PE - N/PE (modo común) o L/N (modo diferencial), según el esquema de protección del tablero.

¿Qué rango de sección de cable acepta en sus bornes?

Acepta conductores de 4 a 25 mm² en los bornes de conexión eléctrica, con un torque máximo de apriete de 3,0 Nm.

¿Qué temperatura ambiente soporta?

Opera en un rango de -40°C a +70°C, según la ficha técnica del fabricante.
