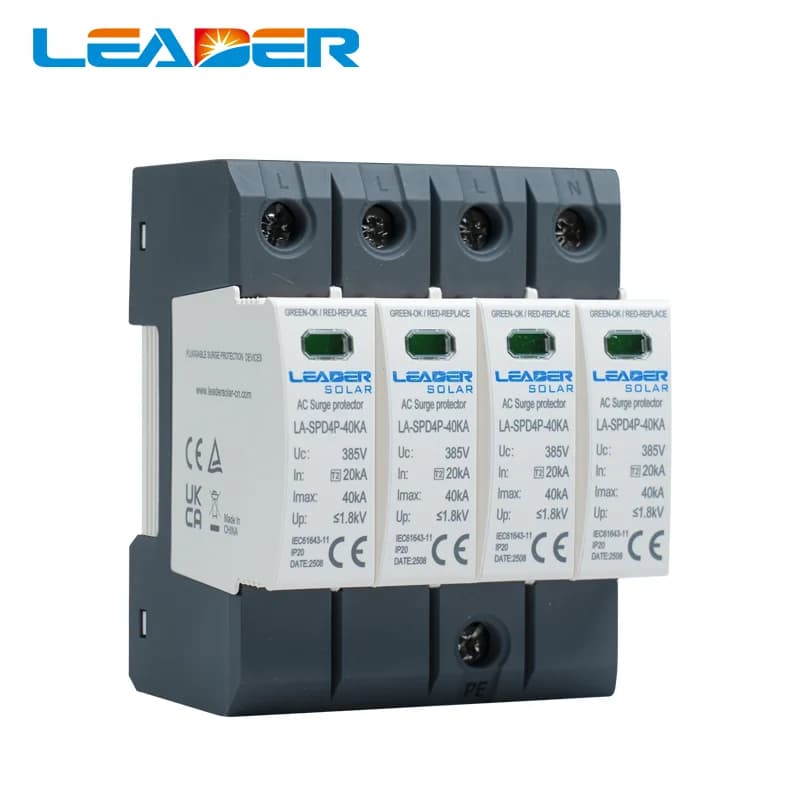

Supresor de sobretensión DPS AC 4P 385V 40kA Leader

Leader - línea LA-SPD

Supresor de sobretensión DPS 385V 40kA para tableros trifásicos de 230/400V

Protección tipo II de 4 polos para redes trifásicas de baja tensión

El LA-SPD 4P deriva a tierra los picos de tensión que generan las descargas atmosféricas o las maniobras de conmutación en la red, antes de que lleguen a los equipos conectados al tablero. Con Uc de 385V, está pensado para sistemas trifásicos de 230/400V con neutro. Su montaje es enchufable sobre riel DIN de 35 mm, lo que permite reemplazar el módulo dañado sin desconectar el cableado de base. Colombia registra una de las densidades de rayos más altas del mundo, así que este tipo de protección en el tablero principal reduce el riesgo de daño en equipos electrónicos y en la instalación en general.

• Corriente máxima de descarga 40kA
• Uc 385V para redes trifásicas 230/400V
• 4 polos (4P)
• Tiempo de respuesta menor a 20ns
• Corriente de fuga menor a 20µA
• Montaje enchufable sobre riel DIN 35mm

40 kA

Corriente máxima de descarga (8/20µs)

20 kA

Corriente nominal de descarga In (8/20µs)

385 V

Tensión máxima de operación continua (Uc)

4 polos

Configuración para trifásico con neutro

20 ns

Tiempo de respuesta

Protección para tableros trifásicos

El LA-SPD 4P se instala en la acometida o en el tablero de distribución de sistemas trifásicos de 230/400V, donde debe soportar la tensión de línea completa sin activarse en operación normal. Su corriente nominal de descarga de 20kA y su capacidad máxima de 40kA lo ubican como una protección tipo II, pensada para instalarse después de un supresor tipo I o como primera barrera en instalaciones sin ese nivel de riesgo directo por rayo.

La corriente de fuga menor a 20µA evita que el propio supresor introduzca pérdidas relevantes en el circuito, y el tiempo de respuesta bajo 20ns limita el tiempo que el pico de tensión tiene para propagarse hacia las cargas. El grado de protección y los materiales del módulo enchufable facilitan además el mantenimiento en tableros que reciben inspección periódica.

Reemplazo sin desconexiónMódulo enchufable sobre base fija Cuando el cartucho del SPD llega al final de su vida útil por descargas acumuladas, se retira y se cambia sin desconectar los cables del tablero, lo que reduce el tiempo de mantenimiento y el riesgo de errores de cableado.

• Polos4P Para fase, fase, fase y neutro en sistemas trifásicos de 230/400V.
• TensiónUc 385V Soporta la tensión continua de redes trifásicas con neutro.
• Tipo de SPDTipo II Protección contra sobretensiones transitorias en el tablero de distribución.
• Descargas1 máxima, 10 nominales Ciclos de descarga soportados según la norma de ensayo.
• MontajeRiel DIN 35mm Instalación estándar en tableros modulares.
• Corriente de fugaMenor a 20µA Bajo impacto en el consumo del circuito protegido.

Especificaciones eléctricas

Modelo	LA-SPD-40KA
Polos	4P
Tensión máxima de operación continua (Uc)	385V
Tensión nominal (Un)	230/400V
Corriente nominal de descarga In (8/20µs)	20kA
Corriente máxima de descarga Imax (8/20µs)	40kA
Corriente de cortocircuito soportada	25kA
Número de descargas Imax	1
Número de descargas In	10
Tiempo de respuesta	menor a 20ns
Corriente de fuga	menor a 20µA

Instalación y dimensiones

Tipo de montaje	Riel DIN 35mm
Ancho	54mm
Alto	91mm
Norma de referencia	IEC60947-2

1

Año

Garantía del fabricante Cobertura contra defectos de fabricación del módulo enchufable en condiciones normales de instalación y uso.

¿En qué punto del tablero se instala este supresor?

Se instala en el tablero de distribución, conectado en paralelo a las fases y al neutro, aguas abajo de la protección principal, para derivar a tierra los picos de tensión antes de que lleguen a los circuitos de carga.

¿Sirve para instalaciones trifásicas de 220V o solo de 400V?

Sirve para ambas configuraciones, ya que su tensión nominal cubre sistemas trifásicos de 230V y de 400V con neutro, siempre que la tensión de la red no supere su Uc de 385V.

¿Necesita una protección adicional antes del SPD?

Se recomienda instalar un interruptor termomagnético o fusible de respaldo aguas arriba, dimensionado según las indicaciones del fabricante, para desconectar el supresor en caso de falla interna.

¿Qué pasa cuando el supresor llega al final de su vida útil?

El módulo interno se retira de la base fija sin necesidad de desconectar el cableado y se reemplaza por uno nuevo, lo que agiliza el mantenimiento en tableros en operación.

¿Es un SPD tipo I o tipo II?

Es un SPD tipo II, pensado para protección en el tablero de distribución. En instalaciones con alto riesgo de impacto directo de rayo se recomienda combinarlo con un supresor tipo I aguas arriba.

¿Qué indica que el supresor ya actuó y debe revisarse?

La mayoría de estos módulos incluye un indicador visual de estado en la ventana frontal que cambia de color cuando el cartucho se ha agotado por descargas acumuladas y requiere reemplazo.

¿Cuánto espacio ocupa en el tablero?

El módulo de 4 polos tiene un ancho aproximado de 54mm y una altura de 91mm, dimensiones a tener en cuenta para reservar el espacio en el riel DIN del tablero.
