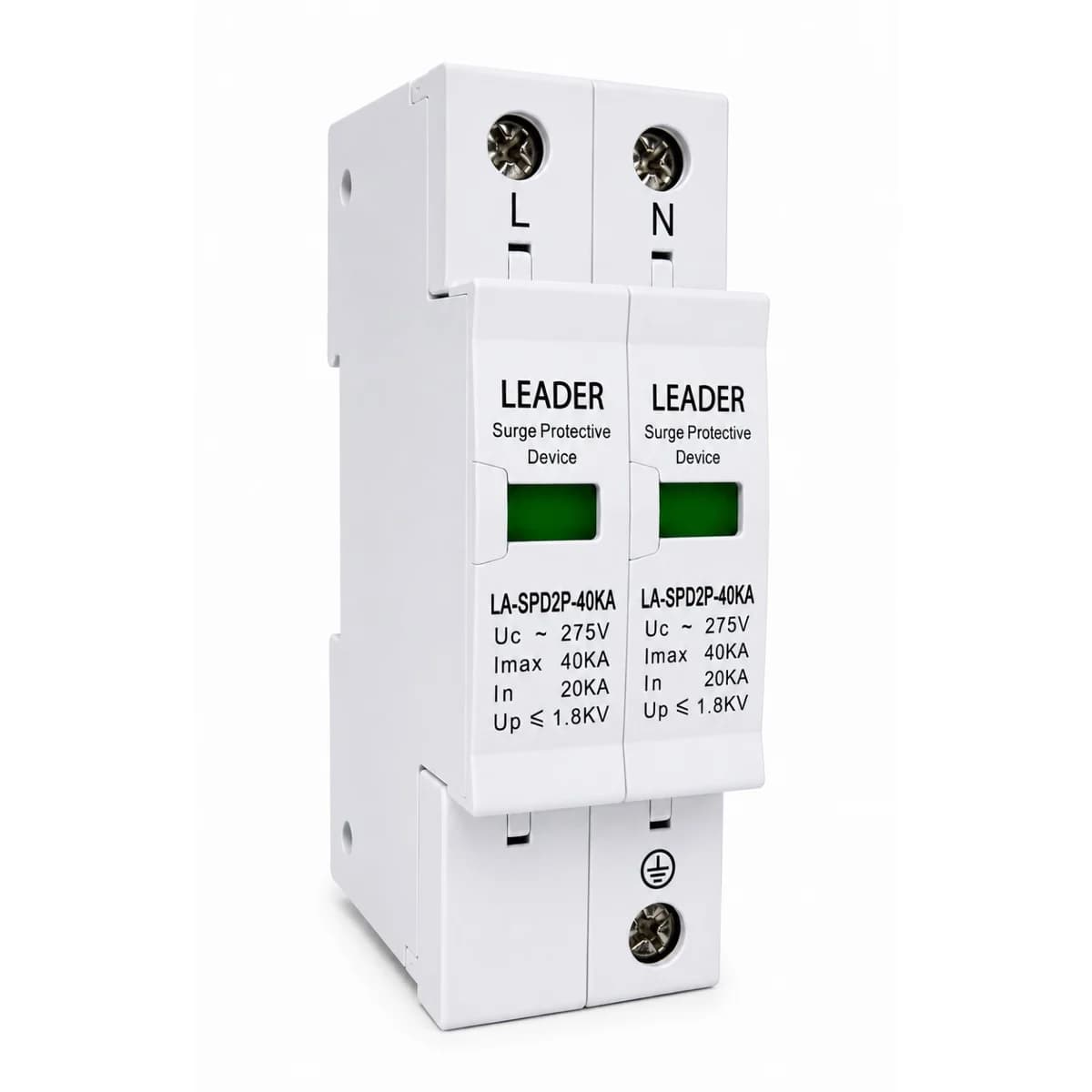

Supresor de sobretensión DPS AC 2P 275V 40kA Leader

Leader - línea LA-SPD

Supresor de sobretensión DPS 275V 40kA para tableros monofásicos de 120-230V

Protección clase II enchufable, lista para montar en riel DIN

El LA-SPD2P-40KA deriva a tierra los picos de tensión que llegan por descargas atmosféricas o maniobras de conmutación, antes de que alcancen los equipos conectados al tablero. Con dos polos y tensión máxima de operación continua de 275V, cubre instalaciones monofásicas de 120-230V, las más comunes en vivienda y comercio en Colombia. El módulo interno es enchufable, así que un mantenimiento o cambio por descarga no obliga a desconectar el cableado del tablero. Se instala sobre riel DIN de 35 mm, igual que el resto de los elementos de protección del tablero.

• Corriente máxima de descarga 40kA
• Tensión máxima de operación continua (Uc) 275V
• Corriente nominal de descarga 20kA
• Tiempo de respuesta menor a 20ns
• Clasificación SPD clase II
• Módulo enchufable, cambio sin desconectar cables

40 kA

Corriente máxima de descarga (Imax)

20 kA

Corriente nominal de descarga (In)

275 V

Tensión máxima de operación continua (Uc)

2 polos

Configuración para sistemas monofásicos

<20 ns

Tiempo de respuesta

Colombia registra una de las densidades de descargas atmosféricas más altas del mundo, y buena parte de esos eventos terminan dañando equipos electrónicos conectados a la red por no tener una protección adecuada en el tablero. El LA-SPD2P-40KA está pensado para ese punto de entrada: se ubica antes de las cargas sensibles y limita el pico de tensión que llega desde la acometida o desde maniobras de conmutación en la propia red.

Al ser un SPD clase II, su función es complementar la protección de tableros de distribución, no la protección primaria de la acometida general. La corriente de fuga típica menor a 20µA no afecta el consumo normal del circuito, y el tiempo de respuesta inferior a 20ns permite que actúe antes de que la sobretensión alcance los equipos protegidos.

MantenimientoMódulo enchufable El cartucho interno se retira y reemplaza sin desconectar el cableado del tablero, lo que agiliza el cambio cuando el SPD ha absorbido descargas repetidas y llegó al final de su vida útil.

• Configuración2 polos Para instalaciones monofásicas de 120-230V.
• Respuesta<20 ns Actúa antes de que el pico de tensión llegue a los equipos.
• Fuga<20 µA No afecta el consumo del circuito protegido.
• MontajeRiel DIN 35mm Instalación estándar en tablero de distribución.
• DescargasHasta 10 eventos a In Soporta múltiples descargas nominales antes de requerir cambio de módulo.
• NormaIEC 60947-2 Referencia de fabricación para el equipo.

Dónde instalarlo

Características eléctricas

Pole number	2P
Maximum continuous operating voltage (Uc)	275V
Rated discharge current (8/20µs) In	20kA
Maximum discharge current (8/20µs) Imax	40kA
Rated voltage (Un)	230V
Number of discharges Imax (No.)	1
Number of discharges In (No.)	10
Int. short circuit withstand current	25kA
Response time	<20ns
Leakage current	<20µA

Instalación

Montaje	Riel DIN 35mm
Norma	IEC 60947-2

-

Consulta con Solartex

Garantía del fabricante Comunícate con Solartex para conocer las condiciones de garantía vigentes para este modelo.

Preguntas frecuentes

¿En qué punto del tablero se instala este supresor?

Se monta en la barra de riel DIN del tablero de distribución, en paralelo con los circuitos que quieres proteger, antes de las cargas sensibles.

¿Sirve como única protección contra descargas atmosféricas?

No. Es un SPD clase II pensado para proteger tableros de distribución y equipos conectados a ellos. Si la instalación requiere protección primaria en la acometida, se necesita un SPD clase I adicional.

¿Qué significa que el módulo sea enchufable?

El cartucho interno que absorbe las descargas se puede retirar y reemplazar sin desconectar el cableado del tablero, lo que agiliza el mantenimiento cuando el SPD llega al final de su vida útil.

¿Cómo sé si el SPD ya cumplió su ciclo de vida y necesita cambio?

El equipo trae indicador visual de estado en el cuerpo del módulo. Cuando marca falla, corresponde reemplazar el cartucho enchufable.

¿Para qué tipo de instalación es adecuado el modelo 2P?

Para sistemas monofásicos de 120-230V, típicos en vivienda, comercio y pequeñas instalaciones industriales conectadas a red.

¿Cuántas descargas nominales soporta antes de requerir cambio?

Según su ficha técnica, soporta hasta 10 descargas a la corriente nominal (In) antes de que se recomiende reemplazar el módulo, y 1 descarga a la corriente máxima (Imax).
