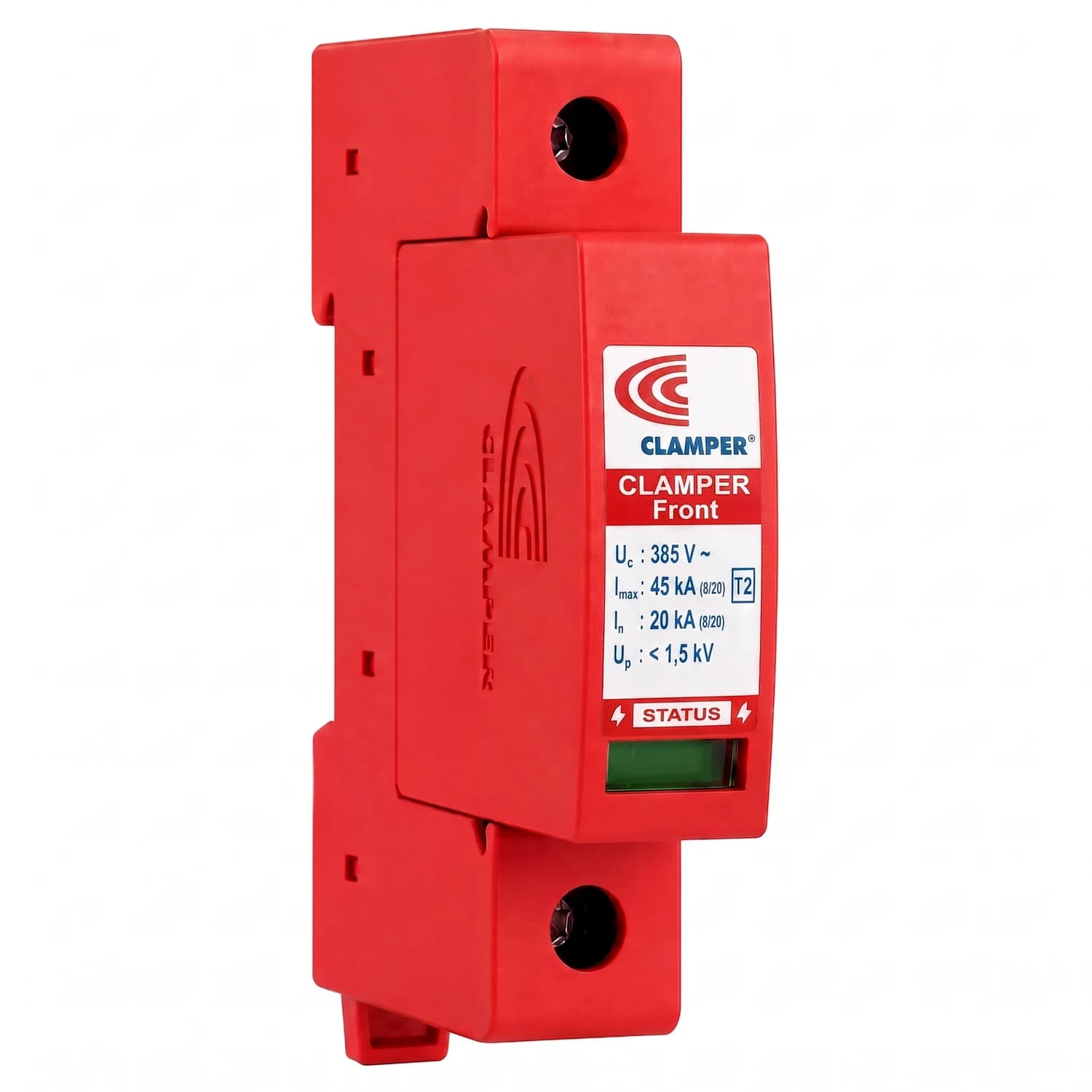

Supresor de sobretensión DPS AC 385V 45kA Clamper Front

Clamper - línea Front Monopolar

Supresor de sobretensión DPS 385V 45kA para tableros de distribución expuestos a descargas atmosféricas

Protección clase II contra picos de tensión en instalaciones de baja tensión.

Este DPS monopolar usa varistor de óxido metálico (MOV) para limitar sobretensiones que llegan al tablero por descargas atmosféricas o maniobras de carga. Su desconexión térmica interna lo saca de servicio automáticamente al final de su vida útil, sin que el varistor llegue a fallar en cortocircuito. La señalización local indica de un vistazo si sigue en servicio o si ya cumplió su ciclo. Se fija en riel DIN 35 mm, el estándar de cualquier tablero eléctrico.

• Corriente máxima de descarga 45 kA
• Tensión máxima de operación continua 385 Vca
• Nivel de protección Up 2,0 kV
• Desconexión térmica automática al final de vida útil
• Reemplazo del enchufe con el sistema energizado
• Cumple RETIE Colombia

45 kA

Corriente de descarga máxima (8/20 µs)

20 kA

Corriente de descarga nominal (8/20 µs)

385 Vca

Tensión máxima de operación continua

2,0 kV

Nivel de protección (Up)

<25 ns

Tiempo de respuesta típico

El DPS Front 385V 45kA de Clamper está pensado para el tramo alto de tensión de la línea Front, la que se usa cuando el tablero necesita más margen frente a picos de la red o cuando la instalación ya tuvo eventos de sobretensión severos. Al ser monopolar, protege un solo modo (por ejemplo L-N o L-PE), por lo que en un tablero trifásico se instalan varias unidades según los modos de protección que exija el diseño.

Colombia está entre los países con mayor densidad de rayos del mundo, y esa exposición no distingue entre una vivienda, una finca o una planta industrial: un pico que entra por la acometida puede dañar en segundos equipos electrónicos, variadores de frecuencia o el propio inversor solar. Instalar este supresor en el tablero de distribución reduce ese riesgo antes de que la sobretensión llegue a los equipos protegidos.

Reemplazo en calienteEl enchufe se cambia sin desenergizar el tablero Al terminar su vida útil, el módulo se retira y se instala uno nuevo sobre la misma base, sin necesidad de cortar el suministro ni desconectar los conductores de línea.

• TecnologíaVaristor de óxido metálico (MOV) Absorbe el pico de tensión y lo deriva antes de que llegue a los circuitos protegidos.
• Protección térmicaDesconexión al final de vida útil Aísla el DPS automáticamente cuando el varistor se degrada, evitando que quede en falla.
• SeñalizaciónLocal en verde (servicio) y rojo (defecto) Permite verificar el estado del dispositivo con una inspección visual rápida.
• FijaciónRiel DIN 35 mm Se instala en cualquier tablero eléctrico estándar sin adaptadores.
• Grado de protecciónIP20 Pensado para tableros abrigados, no para intemperie directa.
• CarcasaMaterial autoextinguible No propaga el fuego en caso de sobrecarga extrema.

Características eléctricas

Tensión máxima de operación continua (Uc)	385 Vca
Corriente de descarga nominal (In) @ 8/20 µs	20 kA
Corriente de descarga máxima (Imáx) @ 8/20 µs	45 kA
Tensión de referencia @ 1 mA (Uref)	620 V
Nivel de protección (Up)	2,0 kV
Máxima corriente de corto sin fusible de respaldo	5 kA
Fusible de respaldo	100 gL/gG
Peso	115 g

Datos generales y de instalación

Tipo	DPS monopolar, clase II (IEC 61643-11)
Tecnología de protección	Varistor de óxido metálico
Tiempo de respuesta típico	<25 ns
Modos de protección	L-L, L-N, L-PE y N-PE para sistema TN; L-L y L-N para sistema IT y TT
Temperatura de funcionamiento	-40 a +70 °C
Sección de conductores de conexión	4 a 25 mm²
Torque máximo de bornes	3,0 Nm
Grado de protección	IP20
Fijación	Riel DIN 35 mm
Dimensiones	94,6 x 74 x 17,5 mm (largo x alto x ancho)
Normas aplicables	IEC 61643-11, UL 1449, ABNT NBR 5410
Conformidad con	RETIE Colombia, NMX-J-515

Este producto se rige por la garantía del fabricante Clamper. Consulta con el equipo de Solartex las condiciones y el proceso de reclamo aplicable en Colombia.

¿En qué tipo de tablero se instala este DPS?

En tableros de distribución abrigados, en corriente alterna, donde se necesite proteger la instalación contra sobretensiones originadas por descargas atmosféricas o maniobras de carga.

¿Es monopolar o protege varias fases a la vez?

Es monopolar: protege un solo modo, por ejemplo L-N o L-PE. En una instalación trifásica se necesitan varias unidades según los modos de protección que exija el diseño del tablero.

¿Cómo sé si el DPS sigue funcionando o ya se dañó?

Tiene una señalización local: luz verde indica que está en servicio y luz roja indica defecto, es decir que ya cumplió su vida útil y debe reemplazarse.

¿Hay que cortar la energía del tablero para cambiarlo?

No. El módulo permite el reemplazo del enchufe con el sistema energizado, así que se puede cambiar el cartucho sin desconectar el tablero ni los conductores de línea.

¿Qué fusible de respaldo necesita?

Se especifica con fusible de respaldo de 100 A gL/gG, y soporta una corriente máxima de corto de 5 kA sin ese fusible de respaldo.

¿Sirve para intemperie o solo para interior?

Su grado de protección es IP20, por lo que va instalado dentro de un tablero o gabinete abrigado, no expuesto directamente a la intemperie.

¿Cumple con la normativa eléctrica colombiana?

Sí, el producto está en conformidad con el RETIE de Colombia, además de las normas IEC 61643-11, UL 1449 y ABNT NBR 5410.
