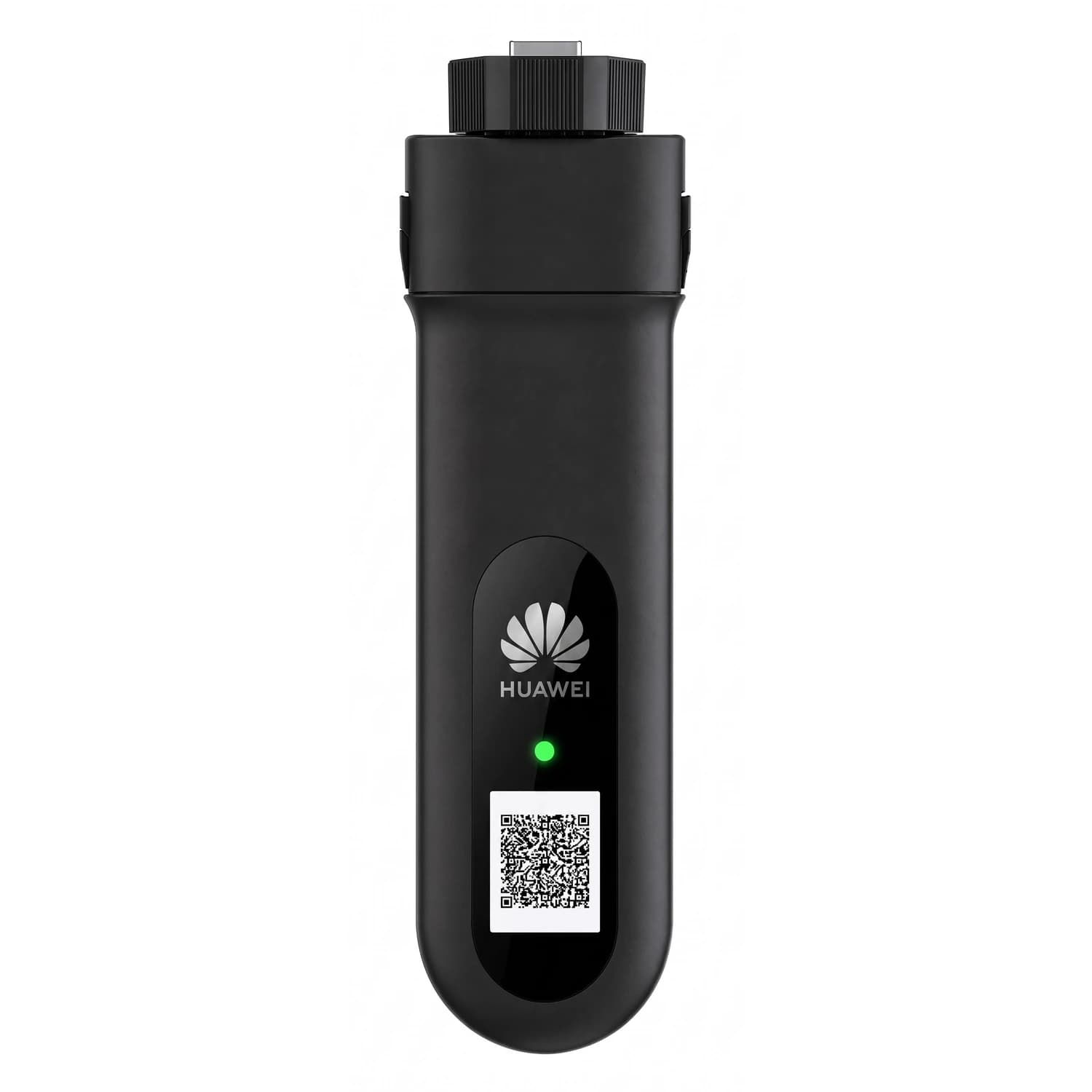

Smart Dongle B-06-EU Huawei

Huawei - Smart Dongle

Dongle 4G para monitoreo solar que conecta hasta 10 inversores a FusionSolar

Módulo de comunicación inalámbrica para inversores Huawei SUN2000 y SUN5000.

El Smart Dongle-4G es el módulo que le da a un inversor Huawei salida a internet por red móvil, sin depender de un router ni de cableado Ethernet. Se instala directo en el puerto USB del inversor principal y desde ahí administra hasta 10 dispositivos en cascada, incluyendo inversores secundarios y contadores de potencia. Su carcasa IP65 lo hace apto para quedar a la intemperie, junto al inversor, y su reconexión automática evita que se pierdan datos cuando la señal móvil falla.

• 4G / LTE con reconexión automática
• Hasta 10 dispositivos en cascada
• Instalación plug-and-play vía USB
• Hotspot WLAN para puesta en marcha local
• Grado de protección IP65
• Compatible con FusionSolar y sistemas de monitoreo de terceros

10 dispositivos

Máximo de inversores y equipos conectados en cascada

3.5 W

Consumo típico de energía

65 °C

Temperatura máxima de operación

IP65

Protección contra polvo y chorros de agua

En una instalación solar, el inversor solo sirve de mucho si el instalador o el dueño pueden ver qué está generando sin ir hasta el sitio. El Smart Dongle-4G resuelve eso: toma los datos del inversor por USB y los sube a la nube por red móvil, así el punto no tenga wifi ni conexión fija. Funciona bien tanto en una instalación residencial en zona urbana como en un techo comercial donde no siempre hay red fija disponible.

La conexión en cascada permite que un solo Dongle cubra un arreglo con varios inversores: uno queda como principal con el Dongle instalado, y los demás se conectan por RS485 como secundarios. Esto reduce el número de módulos de comunicación que hay que comprar por proyecto, sobre todo en instalaciones de varios inversores pequeños en lugar de uno solo grande.

Cobertura en zonas sin red fijaMonitoreo remoto donde no llega el wifi El Dongle usa red móvil 2G/3G/4G en lugar de wifi o Ethernet, lo que lo hace la opción indicada para instalaciones en zonas rurales o no interconectadas de Colombia donde no hay router ni cableado de datos cerca del inversor.

• InstalaciónPlug-and-play Se conecta directo al puerto USB del inversor, sin cableado adicional.
• ProtecciónIP65 Resiste polvo y chorros de agua, apto para quedar expuesto junto al inversor.
• ReconexiónAutomática Retoma la transmisión de datos sola tras una caída de señal móvil.
• Configuración localHotspot WLAN Permite poner en marcha el inversor por wifi local cuando no tiene módulo WLAN propio.
• IndicadorLED de estado Muestra si está conectado, marcando, o si hay una falla que revisar.
• Gestión de tercerosProtocolo abierto Compatible con sistemas de monitoreo distintos a FusionSolar, siempre que soporten el protocolo del Dongle.

Compatibilidad con inversores Huawei

Modelos de inversor compatibles

Serie	Modelos
SUN2000-L1	2/3/3.68/4/4.6/5/6KTL-L1
SUN2000-LC0	8/10K-LC0
SUN2000-M1	3/4/5/6/8/10KTL-M1
SUN2000-M5	12/15/17/20/25KTL-M5
SUN2000-MB0	12/15/17/20/25K-MB0
SUN2000-MAP0	5/6/8/10/12K-MAP0
SUN5000-MAP0	8/12K-MAP0
SUN5000-MB0	17/25K-MB0
SUN2000 (otros)	4.95KTL-JPL1, 4.95KTL-NHL2

Especificaciones generales

Parámetro	Valor
Máximo de dispositivos soportados	10
Máximo de inversores soportados	10
Interfaz de conexión	USB
Instalación	Plug-and-play
Indicador	LED
Dimensiones (An x Al x Pr)	162 mm x 48 mm x 28 mm
Grado de protección	IP65
Consumo típico	3.5 W

Parámetros inalámbricos (versión EU)

Parámetro	Valor
Tipo de tarjeta SIM	Mini-SIM (15 mm x 25 mm)
LTE-FDD	B1/B3/B7/B8/B20/B28
LTE-TDD	B38/B40/B41
GSM	850/900/1800/1900 MHz
Modo de operación wifi	AP
Estándar wifi	802.11b/g/n (2.412-2.484 GHz)

Condiciones ambientales

Parámetro	Valor
Temperatura de operación	-30 °C a +65 °C
Humedad relativa	5% a 95% RH
Temperatura de almacenamiento	-40 °C a +70 °C
Altitud máxima de operación	4.000 m

Instalación y puesta en marcha

Tarjeta SIM

Se necesita una tarjeta SIM estándar de 25 mm x 15 mm, con capacidad mínima de 64 kB. Se instala retirando primero el Dongle del inversor, nunca con el módulo conectado.

Indicador LED

El color y el patrón de parpadeo del LED indican el estado de la conexión: amarillo fijo cuando está conectado y encendido, verde para marcado y conexión con el sistema de gestión, y rojo cuando hay una falla que revisar, como ausencia de tarjeta SIM o señal débil.

1

Año

Garantía del fabricante Huawei respalda el Smart Dongle-4G contra defectos de fabricación bajo condiciones normales de uso.

¿Con qué inversores Huawei funciona el Smart Dongle-4G?

Es compatible con las series SUN2000-L1, SUN2000-LC0, SUN2000-M1, SUN2000-M5, SUN2000-MB0, SUN2000-MAP0 y SUN5000-MAP0/MB0, entre otros modelos de la marca.

¿Necesito contratar un plan de datos especial para la tarjeta SIM?

No es obligatorio uno especial, pero el consumo mensual depende de cuántos inversores y equipos adicionales tengas conectados. Como referencia, un inversor sin contador de potencia ni almacenamiento consume alrededor de 15 MB más 4 MB por cada inversor adicional al mes.

¿Cuántos inversores puedo conectar a un solo Dongle?

Hasta 10 dispositivos en total, entre inversores secundarios y otros equipos como contadores de potencia, conectados en cascada al inversor donde está instalado el Dongle.

¿Qué significa que el LED esté en rojo?

Indica una falla. Si está fijo, el Dongle presenta un problema y debe reemplazarse. Si parpadea rápido, no tiene tarjeta SIM instalada o esta no hace buen contacto. Si parpadea lento, la tarjeta SIM no recibe señal o no tiene datos disponibles.

¿Sirve en zonas sin cobertura de wifi o internet fijo?

Sí, es su función principal: se conecta a la red móvil 2G/3G/4G en lugar de depender de wifi o Ethernet, lo que lo hace útil en zonas rurales o no interconectadas donde no hay red fija cerca del inversor.

¿Puedo usarlo con un sistema de monitoreo distinto a FusionSolar?

Sí, siempre que el sistema de gestión de terceros soporte el protocolo de comunicación que usa el Smart Dongle de Huawei.

¿Qué protección tiene para instalarlo a la intemperie?

Cuenta con grado de protección IP65, lo que le permite quedar expuesto junto al inversor sin resguardo adicional contra polvo o agua.
