Lynx Power In (M10) Victron Energy

Victron Energy - sistema modular Lynx

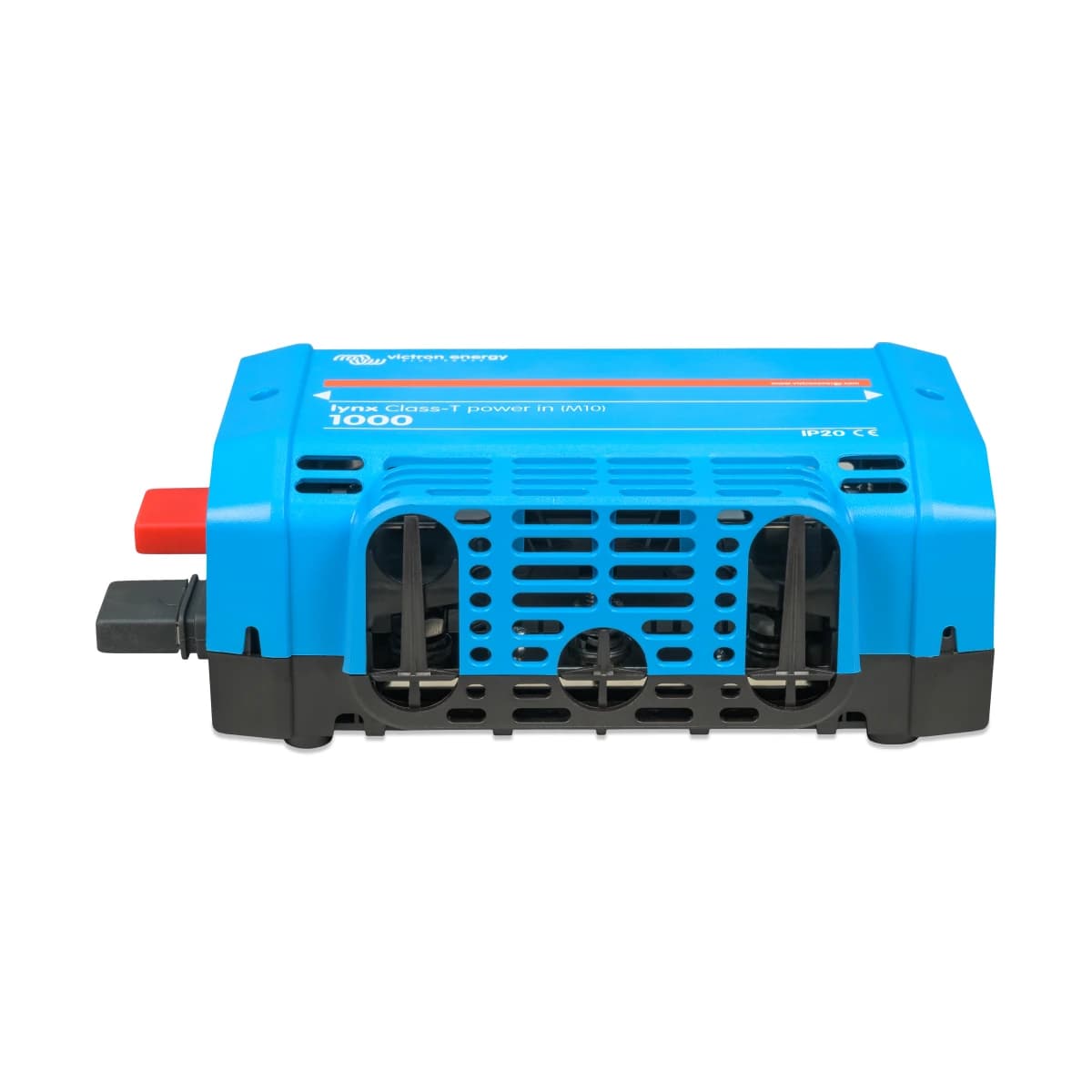

Barra distribuidora Lynx Power In M10 de 1000 A que centraliza hasta cuatro bancos de baterías

Módulo de entrada del sistema Lynx para unir baterías, inversores y controladores en un solo punto de conexión CC.

El Lynx Power In (M10) es el punto de partida del sistema de distribución modular Lynx de Victron Energy. Integra dos barras colectoras de cobre estañado, una positiva y una negativa, con terminales roscados M10 que soportan hasta 1000 A continuos. Se acopla directo a otros módulos Lynx (Distributor, Shunt VE.Can, Smart BMS) sin cables intermedios, lo que simplifica el cableado en instalaciones fotovoltaicas, marítimas o de respaldo de alta exigencia.

• Corriente nominal de 1000 A
• Terminales M10 en cobre estañado
• Rango de tensión de 9 a 60 VDC
• Compatible con sistemas de 12V, 24V y 48V
• Grado de protección IP22
• Diseño modular escalable con la serie Lynx

1000 A

Corriente nominal máxima continua

9-60 VDC

Rango de tensión operativa

M10

Diámetro de espárragos de conexión

IP22

Grado de protección de la carcasa

2.1 kg

Peso del módulo

En un banco de baterías de litio con varias cadenas en paralelo, cada cadena necesita un punto común donde unirse sin que la resistencia del cableado desbalancee la corriente entre ellas. El Lynx Power In cumple esa función: sus barras sobredimensionadas de cobre estañado absorben la corriente de hasta cuatro ramas positivas y cuatro negativas sin caídas de tensión relevantes, incluso en sistemas que exigen los 1000 A de su capacidad nominal.

El gabinete en ABS azul (RAL 5012) con guía de cableado protege las conexiones de contactos accidentales y facilita el orden visual del tablero, algo que se agradece en instalaciones off-grid en zonas no interconectadas de Colombia, donde el mantenimiento suele hacerlo una sola persona con herramientas básicas. Al ser parte del ecosistema Lynx, se apila directamente con el Lynx Distributor o el Lynx Smart BMS sin necesidad de barras auxiliares.

Distribución centralizadaUn solo punto de conexión para todo el banco de baterías En vez de derivar cables sueltos desde cada batería hacia el inversor y el controlador, el Lynx Power In concentra todas las ramas en dos barras únicas, reduciendo puntos de falla y facilitando el diagnóstico ante cualquier corte de circuito.

• Capacidad de corriente1000 A continuos Soporta la demanda de bancos de litio o plomo-ácido de gran tamaño sin sobrecalentarse.
• Terminales robustosEspárragos M10 Permiten usar terminales de cable de gran calibre con apriete seguro.
• Material conductorCobre estañado Resiste la corrosión mejor que el cobre desnudo en ambientes húmedos.
• Conexiones disponibles4 positivas y 4 negativas Une hasta cuatro cadenas de baterías o circuitos en paralelo.
• Diseño modularCompatible con toda la serie Lynx Se acopla sin cableado adicional a otros módulos del sistema.
• Protección físicaCarcasa IP22 con guía de cableado Evita contactos accidentales en el tablero.

Dónde se usa

Especificaciones eléctricas

Rango de tensión	9 a 60 VDC
Corriente nominal	1000 A continuos
Terminales de conexión	M10
Material de las barras	Cobre estañado
Dimensiones de barras	8 x 30 mm
Conexiones para fusibles	3/8"

Dimensiones y construcción

Ancho	280 mm
Alto	170 mm
Profundidad	97 mm
Peso	2.1 kg
Material de la carcasa	ABS
Color	Azul (RAL 5012)
Grado de protección	IP22
Humedad máxima	95 %

5

Años

Garantía del fabricante Victron Energy respalda este módulo con 5 años de garantía de fábrica, aplicable a defectos de material o fabricación bajo uso normal.

¿Cuántos bancos de baterías puedo conectar a este módulo?

Hasta cuatro cadenas o ramas de baterías en paralelo, ya que cuenta con cuatro conexiones positivas y cuatro negativas.

¿Es compatible con sistemas de 12V, 24V y 48V?

Sí, su rango de tensión operativa va de 9 a 60 VDC, lo que cubre los voltajes estándar de sistemas de 12V, 24V y 48V.

¿Trae fusibles incluidos?

No. El Lynx Power In es la barra de entrada del sistema; la protección con fusibles se agrega con otros módulos de la serie Lynx, como el Lynx Distributor o el Lynx Class-T.

¿Qué diferencia hay con el modelo M8?

La diferencia está en el diámetro de los espárragos de conexión: este modelo usa terminales M10, pensados para terminales de cable de mayor calibre en instalaciones de alta corriente.

¿Qué calibre de terminal de cable necesito para los espárragos M10?

Necesitas terminales de cable (ojales) con orificio para espárrago M10, dimensionados según el calibre de cable que uses en tu instalación.

¿Se puede instalar a la intemperie?

Su grado de protección IP22 solo cubre contra contactos accidentales y goteo leve, por lo que se recomienda instalarlo bajo techo o dentro de un gabinete cerrado.

¿Se integra con otros módulos Lynx que ya tengo instalados?

Sí, el Lynx Power In se acopla directamente a otros módulos de la serie Lynx, como el Lynx Distributor, el Lynx Shunt VE.Can o el Lynx Smart BMS, sin cableado adicional entre ellos.
