Servidor serial a ethernet TCP 306 EPEVER

EPEVER - Accesorios de monitoreo

Servidor serial a ethernet TCP 306 EPEVER para monitoreo remoto de controladores e inversores

Convierte la comunicación RS485 de tu equipo EPEVER en una conexión de red TCP/IP

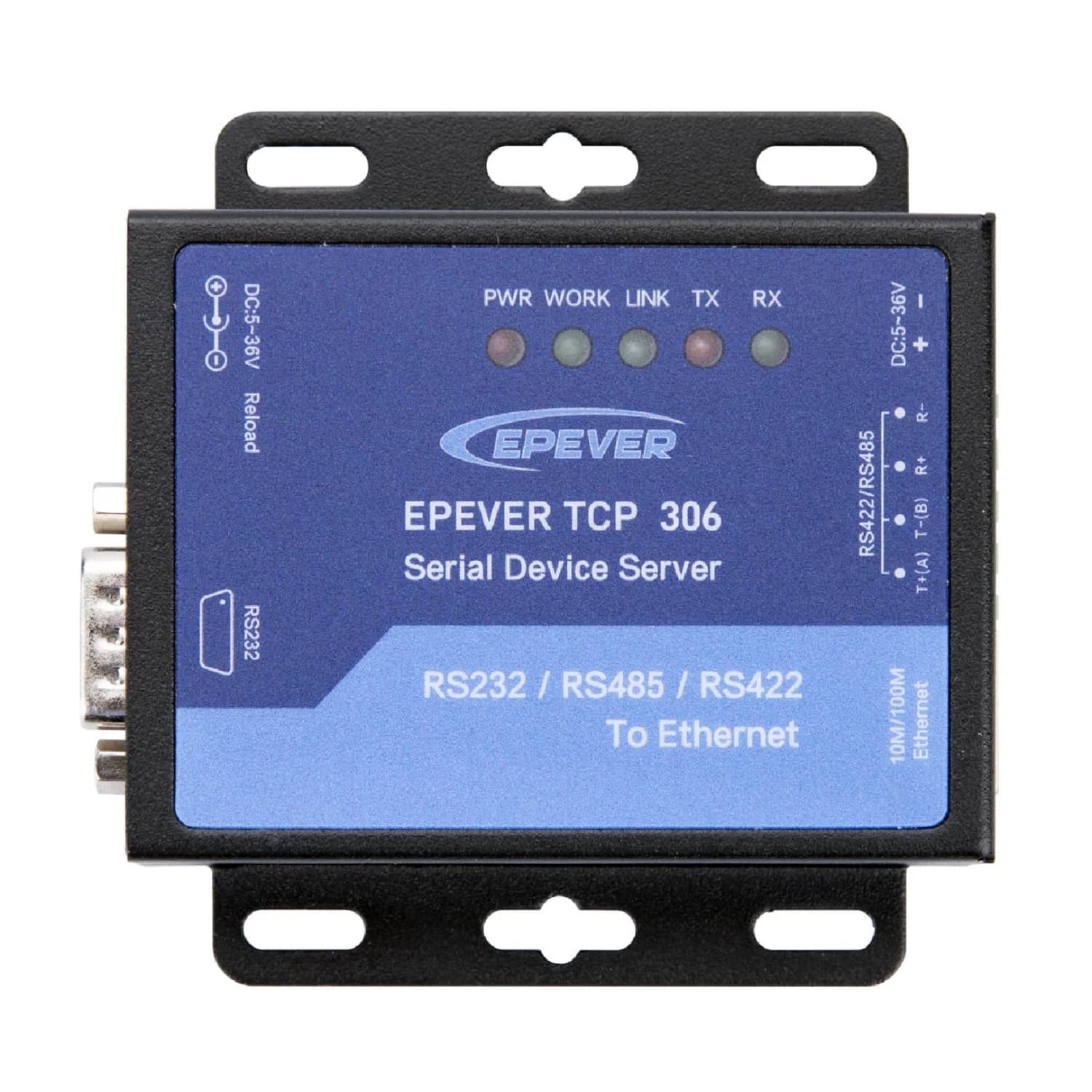

El EPEVER TCP 306 es un adaptador que conecta controladores de carga, inversores e inversores cargadores híbridos EPEVER a una red Ethernet o a internet mediante su interfaz RS485. Con él, el sistema queda visible en la plataforma en la nube de EPEVER para revisar parámetros, hacer ajustes y descargar datos de operación sin tener que estar físicamente junto al equipo. Funciona con protocolo Modbus sobre TCP/UDP y no necesita instalar controladores en el computador.

• Puerto RJ45 10/100 Mbps
• Distancia de monitoreo sin límite por red local o internet
• Adquisición automática de IP por DHCP
• Retardo de transmisión menor a 10 ms
• Aislamiento electromagnético de 1.5 kV
• Sin necesidad de instalar drivers

10/100 Mbps

Velocidad de puerto Ethernet

230.4 Kbps

Tasa máxima de baudios serial

<10 ms

Retardo de transmisión

1.5 kV

Aislamiento electromagnético

En una instalación con varios equipos EPEVER trabajando en zonas no interconectadas, revisar el estado del sistema implica desplazarse hasta el sitio. El TCP 306 resuelve esto llevando la comunicación serial RS485 del controlador o el inversor a una red Ethernet, de modo que el monitoreo y el ajuste de parámetros se hacen desde cualquier punto con acceso a esa red o a internet.

El módulo trabaja como servidor o cliente TCP y también en modo UDP, según cómo esté configurada la red del sitio. La tasa de baudios serial se puede ajustar entre 600 bps y 230.4 Kbps para adaptarse al protocolo del equipo EPEVER conectado, y la configuración de la IP, del modo de operación y de otros parámetros se hace con la herramienta de configuración para PC del fabricante.

Monitoreo sin límite de distanciaConexión vía red local o internet Al pasar la señal RS485 a Ethernet, el TCP 306 elimina la restricción de distancia de un cableado serial directo: el sistema se puede supervisar desde otra ciudad con la misma plataforma EPEVER.

• InstalaciónPlug and play No requiere instalar drivers en el equipo de monitoreo.
• RedDHCP automático Obtiene su dirección IP sin configuración manual.
• ProtocolosIP, TCP/UDP, ARP, ICMP, IPv4, HTTP Compatible con redes estándar.
• Transmisión4 modos TCP server, TCP client, UDP server, UDP client.
• Consumo116 mA a 5V Bajo consumo en operación continua.
• ProtecciónAislamiento 1.5 kV Separación eléctrica entre el puerto serial y la red.

Compatibilidad con equipos EPEVER

Comunicación y red

Interfaz Ethernet	RJ45, 10/100 Mbps, adaptativa directo/cruzado
Protocolos soportados	IP, TCP/UDP, ARP, ICMP, IPv4, HTTP
Modos de transmisión	TCP server, TCP client, UDP server, UDP client
Tasa de baudios serial	600 bps a 230.4 Kbps
Retardo de transmisión	Menor a 10 ms

Alimentación y condiciones de trabajo

Voltaje de trabajo	5 a 36 VDC
Consumo de corriente	116 mA @ 5V, 53 mA @ 12V
Aislamiento eléctrico	1.5 kV electromagnético
Temperatura de operación	-25 °C a 75 °C
Temperatura de almacenamiento	-40 °C a 105 °C
Humedad relativa	Hasta 95%, sin condensación

Dimensiones y peso

Dimensiones (L x An x Al)	98.0 x 86.0 x 25.0 mm
Peso neto	205 g

¿El TCP 306 sirve para cualquier controlador o inversor solar?

No, es específico para equipos EPEVER con interfaz RS485: controladores de las series XTRA, Triron y Tracer-AN (10 a 40 A), inversores iPower-Plus e IPT, inversores cargadores HP-AL-S y sistemas híbridos EPEVER.

¿Necesito instalar algún software adicional en el computador?

No es necesario instalar drivers. El equipo funciona en modo plug and play y se configura con la herramienta de configuración para PC del fabricante para ajustar IP, modo de operación y otros parámetros de red.

¿Hasta qué distancia puedo monitorear el equipo?

No hay límite de distancia física porque la comunicación pasa de RS485 a Ethernet: el monitoreo se hace desde cualquier punto con acceso a la misma red local o a internet.

¿Sirve en zonas sin acceso a internet fijo?

El módulo requiere una red Ethernet o acceso a internet para transmitir a la plataforma en la nube. En zonas no interconectadas de Colombia se puede usar en red local para monitoreo dentro del mismo sitio, o combinarse con un enlace de internet disponible en la instalación.

¿Qué protocolos de red soporta?

Soporta IP, TCP/UDP, ARP, ICMP, IPv4 y HTTP, y trabaja en modos TCP server, TCP client, UDP server o UDP client según la configuración de red del sitio.

¿Qué mantenimiento requiere?

No requiere mantenimiento periódico. Se recomienda revisar la conexión RJ45 y verificar que la dirección IP asignada por DHCP no haya cambiado si se pierde la comunicación con la plataforma.
