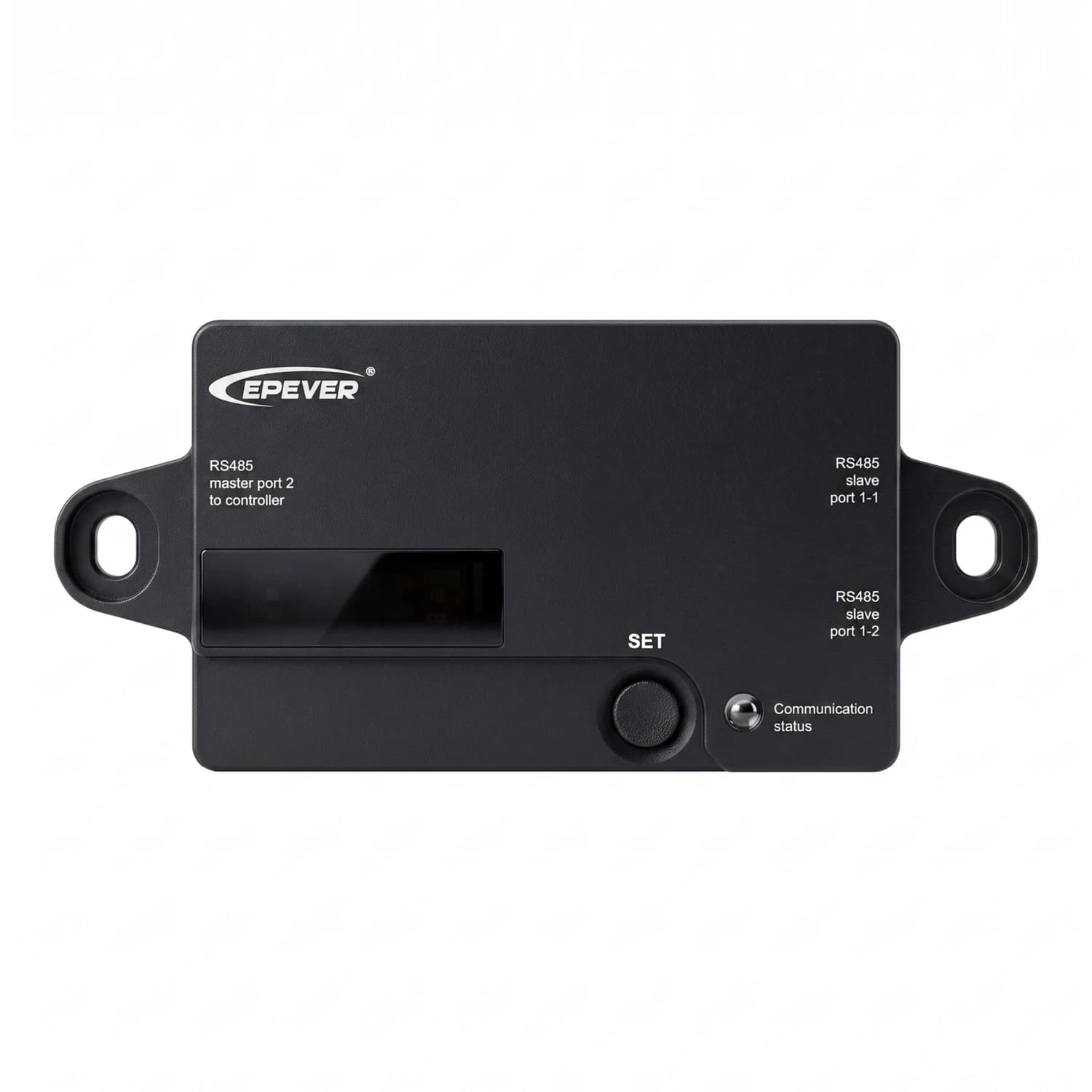

Adaptador PAL-ADP-50AN para controladores EPEVER

EPEVER - Tracer AN series

Adaptador de paralelo PAL-ADP-50AN para hasta 6 controladores Tracer AN

Sincroniza la carga de varios controladores MPPT sobre el mismo banco de baterías

El PAL-ADP-50AN es el módulo que permite conectar en paralelo hasta seis controladores de la serie Tracer AN (50 a 100 A) para que trabajen sobre un mismo banco de baterías sin descoordinarse entre sí. Ajusta la corriente de carga de cada controlador, monitorea el estado de la batería en tiempo real y va activando o desactivando unidades según la demanda, para no forzar el sistema cuando no hace falta. Se alimenta directamente desde el puerto del controlador, sin fuente externa. Es un accesorio de expansión, no un controlador de carga por sí mismo.

• Hasta 6 controladores en paralelo
• Compatible con serie Tracer AN 50-100 A
• Ecualización automática de corriente de carga
• Comunicación Modbus con software de monitoreo EPEVER
• Cambio de baudios de 9600 a 115200 con un clic
• Alimentación de 5 VDC tomada del propio controlador

6 unidades

Controladores máximos en paralelo

0.25 W

Consumo de operación

-35~55 °C

Rango de temperatura de trabajo

IP30

Grado de protección de la carcasa

Cuando un sistema fotovoltaico crece y ya un solo controlador no alcanza para la corriente que entrega el arreglo de paneles, la salida habitual es sumar controladores en paralelo sobre el mismo banco de baterías. El problema es que cada controlador, por su cuenta, no sabe qué está haciendo el otro: pueden terminar en fases de carga distintas o sobrecargando la batería entre todos. El PAL-ADP-50AN resuelve justamente eso, actuando como coordinador entre las unidades conectadas.

El adaptador revisa el nivel de la batería en tiempo real y decide cuántos controladores necesitan seguir activos, apagando los que sobran para no acortarles la vida útil por trabajo innecesario. Todo el intercambio de datos se hace por protocolo Modbus estándar, compatible con el software de monitoreo para PC de EPEVER, y el cambio entre 9600 y 115200 baudios se hace con un solo botón, sin tener que entrar a configuraciones más profundas.

Coordinación de bancoEcualiza la carga entre hasta 6 controladores En lugar de que cada Tracer AN cargue la batería a su propio ritmo, el PAL-ADP-50AN sincroniza los parámetros de todos para que trabajen como un solo sistema de carga, algo clave en instalaciones grandes con varios strings de paneles.

• CompatibilidadSerie Tracer AN Diseñado para controladores MPPT Tracer AN de 50, 60, 80 y 100 A.
• ExpansiónHasta 6 controladores Permite escalar el sistema de carga sin cambiar de controlador ni de banco de baterías.
• Alimentación5 VDC desde el controlador No necesita fuente externa ni cableado adicional de energía.
• ComunicaciónModbus estándar Compatible con el software de monitoreo para PC de EPEVER.
• ConfiguraciónBaudios en un clic Cambia entre 9600 y 115200 bps sin herramientas ni menús complejos.
• EstadoIndicador LED Muestra el estado de comunicación y funcionamiento del adaptador.

Tabla de especificaciones técnicas

Datos generales

Modelo compatible	Serie Tracer AN, 50 a 100 A
Voltaje de entrada	5 VDC, provisto directamente por el controlador
Consumo de operación	0.25 W
Velocidad de puerto serie	9600 bps / 115200 bps (por defecto)
Controladores máximos soportados	6 unidades

Dimensiones y condiciones de trabajo

Dimensiones generales	151.5 x 69.9 x 25.7 mm
Distancia entre orificios de montaje	133.4 mm
Diámetro de orificio de montaje	Φ6.5 mm
Temperatura de trabajo	-35 a 55 °C
Grado de protección	IP30
Peso	30 g

Preguntas frecuentes

¿El PAL-ADP-50AN reemplaza a un controlador de carga?

No. Es un accesorio de coordinación que se conecta entre varios controladores Tracer AN ya instalados; no regula corriente de paneles por sí mismo.

¿Con qué controladores es compatible?

Con la serie Tracer AN de 50 a 100 A. No está pensado para otras series de controladores EPEVER.

¿Cuántos controladores puedo conectar en paralelo con un solo adaptador?

Hasta 6 controladores Tracer AN sobre el mismo banco de baterías.

¿Necesita una fuente de alimentación aparte?

No, toma los 5 VDC directamente del puerto del controlador al que se conecta.

¿Cómo se cambia la velocidad de comunicación?

Con el botón de configuración de un clic se alterna entre 9600 y 115200 bps, siendo 115200 el valor por defecto.

¿Qué protocolo usa para comunicarse con el sistema de monitoreo?

Protocolo Modbus estándar, compatible con el software de monitoreo para PC de EPEVER.

¿Qué grado de protección tiene la carcasa?

IP30, pensado para instalación en interior o dentro de un gabinete, no para exteriores sin protección adicional.

• Marca EPEVER, especializada en controladores de carga solar y accesorios de sistemas fotovoltaicos.
• Despacho a todo el territorio nacional desde Solartex Colombia.
• Producto pensado para instaladores que ya trabajan con controladores Tracer AN y necesitan escalar el sistema.
