Pantalla Display LCD MT75 para controlador e inversor Epever

EPEVER - Accesorios de monitoreo

Pantalla LCD MT75 que monitorea controlador e inversor Epever en una sola vista

Medidor remoto con doble puerto RJ45 para sistemas off-grid con varios equipos EPEVER

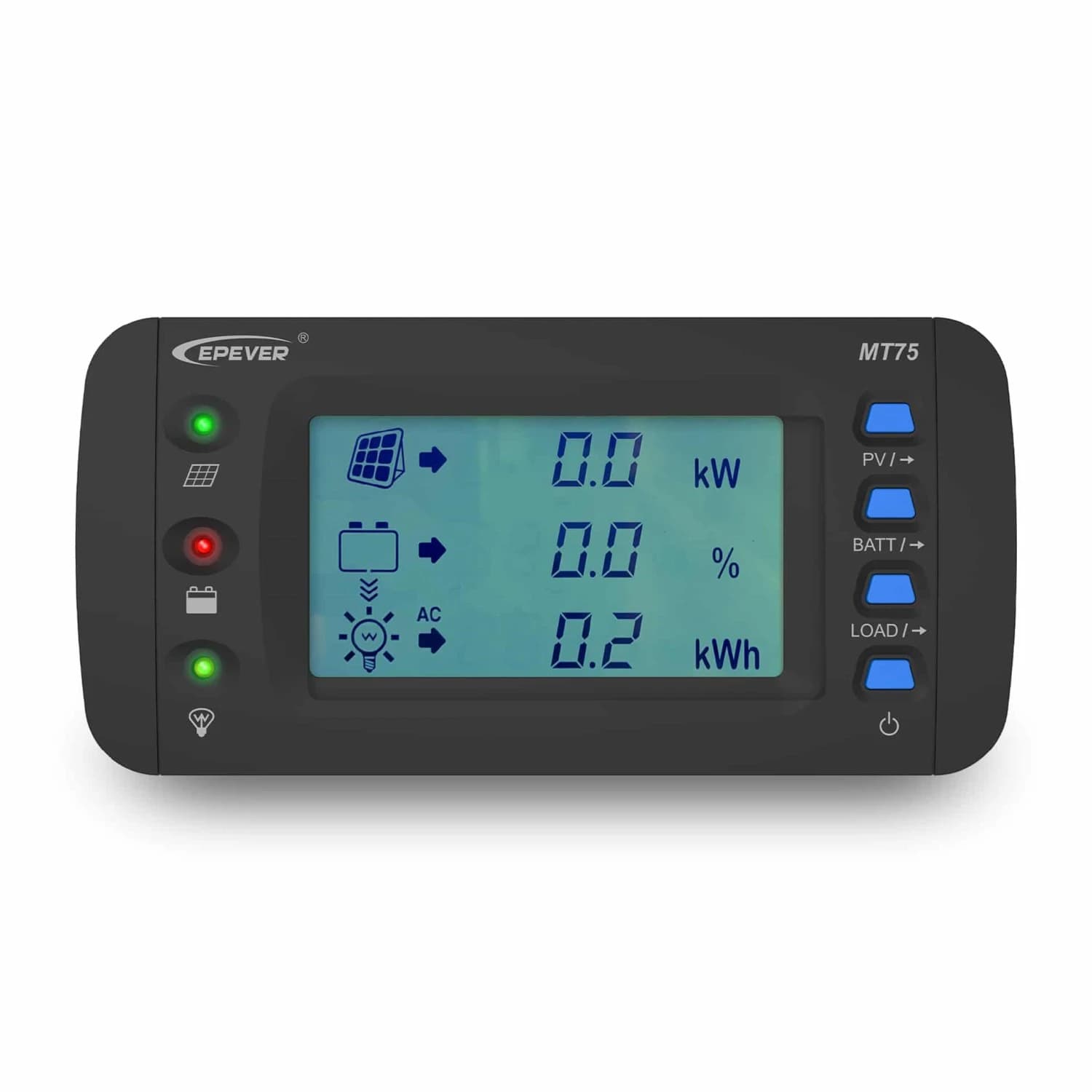

El MT75 es una pantalla remota que se conecta al controlador de carga solar y al inversor EPEVER al mismo tiempo, mostrando en una sola pantalla LCD de 4,7 pulgadas el estado de ambos equipos. Sirve para revisar en tiempo real voltajes, corrientes y códigos de error sin tener que caminar hasta cada equipo por separado. Incluye botón de encendido y apagado de carga, y permite controlar el arranque o parada del inversor desde el mismo panel. Se integra con módulos WiFi, Bluetooth o PC cuando el sistema necesita monitoreo remoto vía app o software.

• Monitoreo simultáneo de controlador e inversor EPEVER
• Pantalla LCD de 4,7 pulgadas
• Doble puerto de comunicación RJ45
• Botón de encendido y apagado de carga
• Control remoto de arranque y parada del inversor
• Compatible con módulos WiFi y Bluetooth EPEVER

4,7 pulg

Tamaño de pantalla LCD

5 VDC

Voltaje de alimentación

2 RJ45

Puertos de comunicación

-20 a 65 °C

Temperatura de funcionamiento

En un sistema solar con controlador e inversor separados, cada equipo suele tener su propia pantalla o requiere conectarse por bluetooth uno a la vez para revisar el estado. El MT75 elimina ese ir y venir: conectado por RS485 al controlador y al inversor, muestra en una sola pantalla el voltaje de batería, la corriente de carga, los códigos de falla y el estado de salida, útil en instalaciones off-grid donde el sistema queda lejos de la vivienda o en cuartos técnicos de difícil acceso.

El botón de carga permite apagar el inversor directamente desde el MT75 sin caminar hasta el equipo, lo que reduce el consumo en vacío del inversor y alarga su vida útil cuando no hay carga conectada. Para instalaciones que ya cuentan con el módulo RS485-1M2S, el MT75 se suma a una red que también acepta conexión WiFi o Bluetooth para revisar el sistema desde el celular o desde un computador, sin dejar de mostrar los datos en la pantalla física.

Doble monitoreoUn solo panel para controlador e inversor El MT75 muestra en la misma pantalla el estado del controlador de carga y del inversor EPEVER, sin necesidad de revisar cada equipo por separado ni de instalar una pantalla para cada uno.

• PuertosDoble RJ45 Conexión directa al controlador y al inversor por cable RS485, sin adaptadores adicionales para la conexión básica.
• VisualizaciónLCD de 4,7 pulgadas Muestra datos dinámicos del sistema en tiempo real, con ángulo de visión de 12 horas de reloj.
• AlarmasCódigos de error visuales Notifica advertencias y fallas del controlador o del inversor apenas ocurren.
• Control de cargaBotón ON/OFF Apaga o enciende la salida de carga directamente desde el medidor.
• Contacto secoInterruptor de habilitación Salida de contacto seco para integrarse con el relé de arranque del inversor.
• Control remotoEncendido y apagado del inversor Arranca o detiene el inversor desde el MT75 sin acceder físicamente al equipo.

Aplicaciones recomendadas

Especificaciones técnicas

Alimentación y comunicación

Voltaje de alimentación	5 VDC
Métodos de alimentación	Puerto de comunicación del controlador solar y puerto de comunicación del inversor
Consumo propio	14 mA/5V sin retroiluminación, 26 mA/5V con retroiluminación

Pantalla e instalación

Ángulo de visión LCD	12 horas de reloj
Retroiluminación LCD	Sí
Método de instalación	Montaje en pared o superficie
Temperatura de funcionamiento	-20°C a +65°C
Temperatura de almacenamiento	-20°C a +80°C

Dimensiones y peso

Dimensión con base	193 x 94,6 x 48 mm
Dimensión sin base	193 x 85,2 x 23 mm
Tamaño de montaje con base	175 x 50 mm
Tamaño de montaje sin base	176 mm
Diámetro de hueco de montaje	5 mm con base, 4,3 mm sin base
Peso neto	0,29 kg con base, 0,22 kg sin base

Compatibilidad con equipos EPEVER

Controladores	Series XTRA-N, TRIRON, Tracer-AN y Tracer-BN (cable incluido con el MT75); series iTracer-AD e iTracer-ND (cable de compra adicional)
Inversores	Series IPower (desde 1 kW), IPowerPlus, NPower y SHI

Preguntas frecuentes

¿El MT75 puede monitorear un controlador y un inversor al mismo tiempo?

Sí, esa es su función principal: se conecta por RS485 a un controlador de carga solar y a un inversor EPEVER compatibles, y muestra el estado de ambos en la misma pantalla.

¿Con qué controladores EPEVER es compatible?

Con las series XTRA-N, TRIRON, Tracer-AN y Tracer-BN, cuyos cables de conexión vienen incluidos con el MT75. También es compatible con las series iTracer-AD e iTracer-ND, pero en ese caso el cable de conexión se compra por separado.

¿Con qué inversores EPEVER funciona?

Con las series IPower (desde 1 kW, según la aplicación), IPowerPlus, NPower y SHI.

¿Necesita fuente de alimentación externa?

No, el MT75 se alimenta a 5 VDC directamente desde el puerto de comunicación del controlador solar o del inversor, sin cableado eléctrico adicional.

¿Puedo monitorear el sistema desde el celular con el MT75?

Sí, agregando un módulo RS485-1M2S y un eBox-WIFI-01 o eBox-BLE-01 puedes conectar el sistema a una app de celular o a un computador, sin dejar de ver los datos en la pantalla física del MT75.

¿El MT75 permite apagar el inversor de forma remota?

Sí, mediante el botón de carga o la interfaz de relé del MT75 puedes encender o apagar el inversor sin acceder físicamente al equipo, lo que reduce el consumo en vacío cuando no hay carga conectada.

¿Qué método de instalación tiene el MT75?

Se instala en pared o sobre superficie, con hueco de montaje de 5 mm con base o 4,3 mm sin base, según el modelo de montaje elegido.
