Pantalla Display LCD MT91 para controladoras Epever

EPEVER - accesorios para inversores

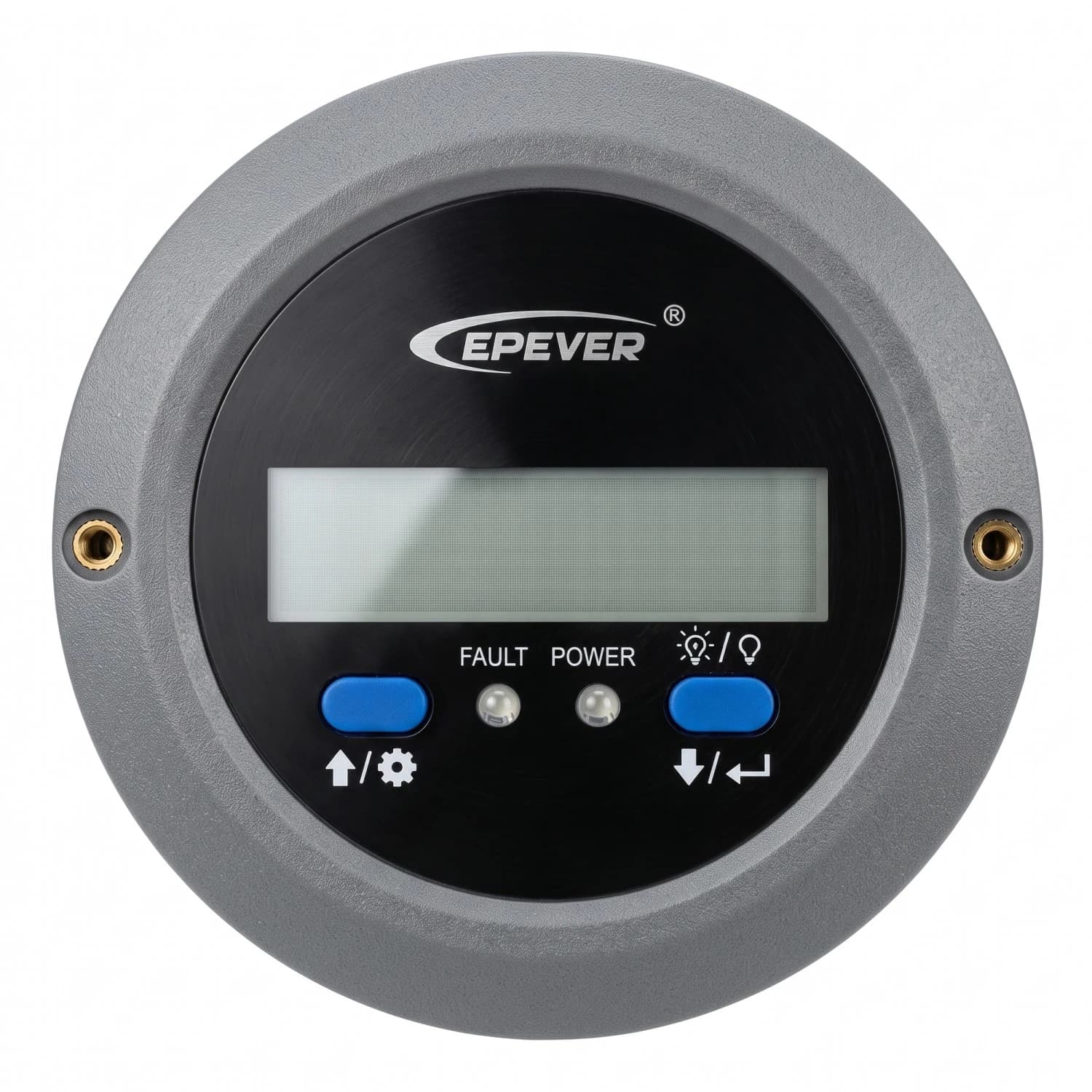

Pantalla LCD MT91 para inversores Epever con control de carga y códigos de falla

Medidor remoto que muestra en una sola pantalla todo lo que hace el inversor

El MT91 es la pantalla remota de EPEVER para monitorear en tiempo real los parámetros de los inversores NPower, TPower, IPower-Plus e IPower. Se conecta al puerto de comunicación del equipo, sin necesidad de fuente externa, y permite configurar parámetros y controlar la carga directamente desde sus botones frontales. Su diseño circular de montaje superficial simplifica la instalación en el tablero o gabinete donde esté el inversor.

• Compatible con NPower, TPower, IPower-Plus e IPower
• Botón de encendido/apagado de carga integrado
• Pantalla LCD con retroiluminación
• Códigos de error visuales para diagnóstico rápido
• Se alimenta del puerto de comunicación del inversor (5 VDC)
• Montaje superficial, instalación sencilla

5 VDC

Alimentación desde el puerto de comunicación del inversor

φ100 mm

Diámetro del equipo

23 mA

Autoconsumo con retroiluminación encendida

-20 a +60 °C

Rango de temperatura de trabajo

El MT91 no es un accesorio decorativo: es la interfaz que le da acceso al instalador o al usuario final a los parámetros que el inversor maneja internamente pero no muestra en su propio panel. La pantalla LCD con retroiluminación permite leer los datos del sistema en tiempo real, y sus botones habilitan tanto la navegación de menús como el corte directo de la carga, sin tener que intervenir el inversor.

Al instalarse en equipos que suelen quedar en cuartos técnicos o gabinetes exteriores, el diseño de interfaz dual facilita conectar el MT91 junto con otros módulos opcionales del sistema, y los códigos de error visuales anticipan fallas antes de que se conviertan en una salida de servicio.

Diagnóstico en un vistazoCódigos de error visuales en pantalla Ante una falla o advertencia del inversor, el MT91 la muestra de inmediato en su pantalla, lo que acelera el diagnóstico y evita desplazamientos innecesarios para revisar el equipo en sitio.

• CompatibilidadNPower / TPower / IPower-Plus / IPower Diseñado específicamente para estas series de inversores EPEVER.
• Alimentación5 VDC sin fuente externa Se energiza directamente desde el puerto de comunicación del inversor.
• Control de cargaBotón Load ON/OFF Corta o habilita la salida de carga del inversor sin intervenir el equipo principal.
• VisualizaciónLCD con retroiluminación Ángulo de visión de 12 en punto para lectura clara en distintas posiciones de montaje.
• InstalaciónMontaje superficial Orificio de montaje de φ3.5 mm, apto para gabinetes y tableros.
• Autoconsumo14 a 23 mA a 5V Bajo consumo tanto con la retroiluminación apagada como encendida.

Instalación y uso

Dónde se conecta

El MT91 se conecta al puerto de comunicación del inversor EPEVER compatible, quedando montado en superficie cerca del punto donde el usuario necesita monitorear el sistema. No requiere cableado de alimentación aparte: toma los 5 VDC del propio puerto.

Especificaciones eléctricas

Parámetro	Valor
Modelo	MT91
Compatibilidad	NPower / TPower / IPower-Plus / IPower
Alimentación	5 VDC
Método de alimentación	Puerto de comunicación del inversor
Autoconsumo sin retroiluminación	14 mA / 5V
Autoconsumo con retroiluminación	23 mA / 5V

Dimensiones y condiciones ambientales

Parámetro	Valor
Ángulo de visión LCD	12 en punto
Método de instalación	Montaje superficial
Dimensión	φ100 mm x 19.4 mm (diámetro x altura)
Dimensión de montaje	φ100 mm x 50 mm (diámetro x altura)
Tamaño del orificio de montaje	φ3.5 mm
Temperatura de trabajo	-20°C a +60°C
Temperatura de almacenamiento	-35°C a +70°C
Peso neto	65 g

¿El MT91 sirve con cualquier inversor solar?

No. Es un accesorio específico para las series EPEVER NPower, TPower, IPower-Plus e IPower. No es universal ni compatible con inversores de otras marcas.

¿Necesita una fuente de alimentación externa?

No. El MT91 se alimenta con 5 VDC directamente desde el puerto de comunicación del inversor, así que no hace falta cableado adicional de energía.

¿Qué controla el botón de carga de la pantalla?

Permite encender o apagar la salida de carga del inversor de forma directa, sin necesidad de acceder al panel del equipo principal.

¿Se puede instalar lejos del inversor?

La ficha del fabricante no especifica una distancia máxima de cable. Al ser de montaje superficial y conectarse por el puerto de comunicación del inversor, la distancia práctica depende del cable de conexión disponible.

¿Qué información muestra la pantalla?

Muestra en tiempo real los parámetros operativos del inversor y códigos de error visuales que notifican advertencias y fallas del sistema.

¿Qué tan resistente es a la temperatura?

Trabaja entre -20°C y +60°C, y soporta almacenamiento entre -35°C y +70°C, lo que cubre instalaciones en gabinetes exteriores.
