Riel solar B2 4.9m tres caras de sujeción SOEN

SOEN - herrajería y perfilería para montaje solar

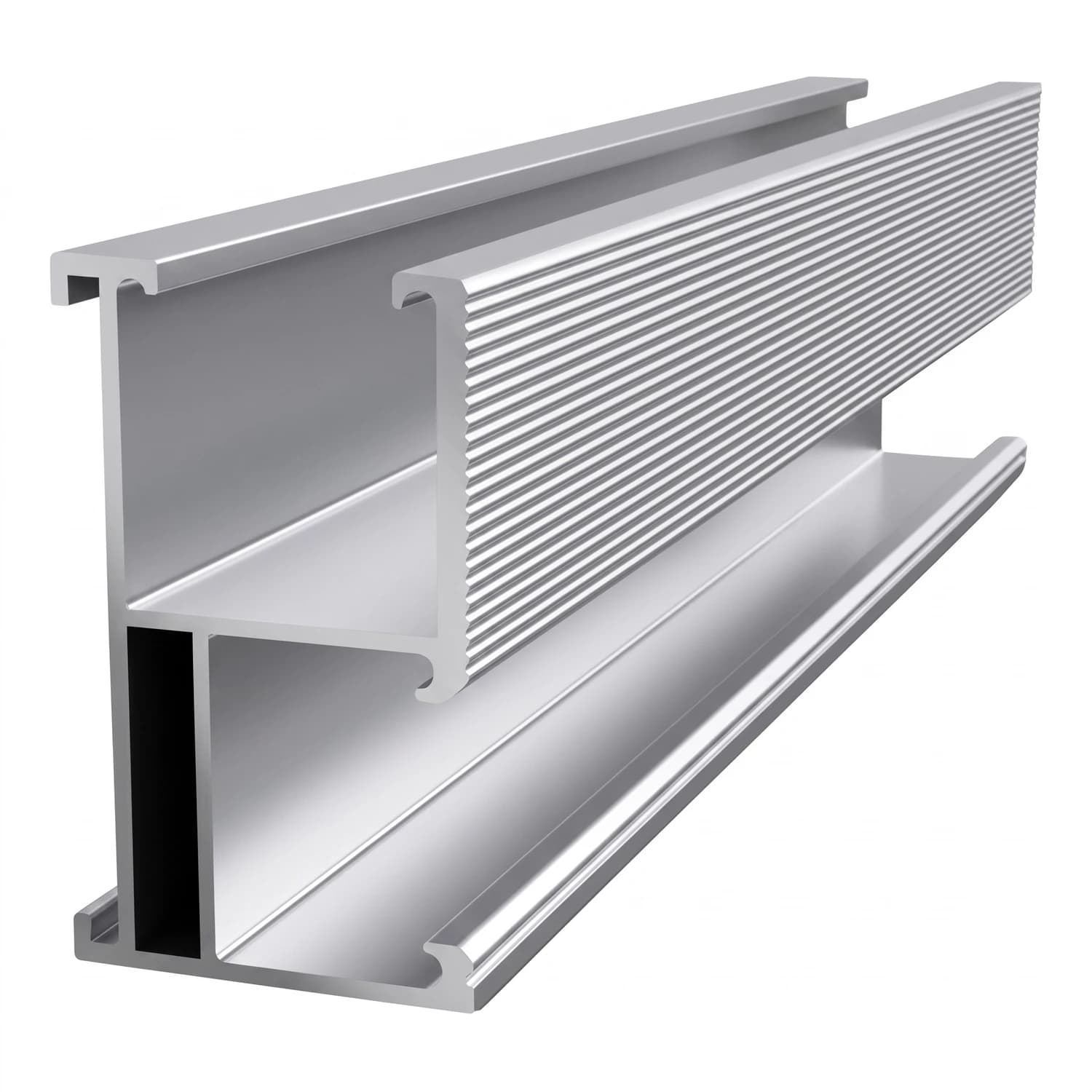

Riel solar B2 de 4,9 m con tres caras de sujeción para montaje firme de paneles

Perfil estructural de aluminio para fijar, alinear y soportar módulos fotovoltaicos en tramos largos.

El riel B2 de SOEN es el elemento base de la estructura de montaje: sostiene los paneles, los mantiene alineados y sirve de guía para instalar las abrazaderas y demás accesorios del sistema. Su tercera cara de sujeción amplía el área de contacto para unir dos rieles con un conector de mayor firmeza, sin dejar de ser compatible con el conector de riel convencional. Está construido en aleación de aluminio 6005-T5 con acabado anodizado, pensado para resistir a la intemperie sin perder rigidez estructural.

• Tres caras de sujeción
• Longitud de 4,9 m por tramo
• Aluminio 6005-T5 anodizado
• Soporta cargas de tracción y compresión
• Compatible con conector de riel habitual
• Peso liviano para facilitar el montaje

4,9 m

Longitud del riel

50 mm

Alto del perfil

30 mm

Ancho del perfil

3 caras

Puntos de sujeción disponibles

En instalaciones residenciales, comerciales e industriales, cubrir un techo o un campo solar con menos empalmes reduce puntos débiles y tiempo de montaje. Un tramo de 4,9 m permite espaciar mejor los apoyos y disminuir la cantidad de uniones entre rieles, algo que se nota tanto en la velocidad de instalación como en la rigidez final de la estructura.

La tercera cara de sujeción es la diferencia frente a un riel B2 estándar de dos caras: da más superficie de agarre al conector que empalma dos tramos, logrando una unión más firme sin necesidad de piezas adicionales. Esto es útil en cubiertas expuestas al viento, como las de la costa Caribe, donde una unión floja entre rieles puede convertirse en un punto de falla con el tiempo.

Ensamble más firmeTercera cara para conectores de mayor área El área extra de sujeción reduce el juego entre tramos de riel al unirlos, lo que ayuda a mantener la estructura alineada aun bajo cargas de viento o el peso de varios paneles.

• MaterialAluminio 6005-T5 Aleación de alta resistencia mecánica y buena relación peso-durabilidad, apta para exteriores.
• AcabadoAnodizado Protege el perfil frente a la humedad y la salinidad, condición relevante en instalaciones cercanas al Pacífico o al Caribe colombiano.
• PesoLiviano por tramo Facilita el manejo e izado del riel durante la instalación en cubierta.
• CompatibilidadConector de riel habitual Se ensambla con los conectores estándar del sistema SOEN, además de los de mayor área diseñados para esta referencia.
• Resistencia estructuralTracción y compresión Diseñado para soportar y distribuir las cargas generadas por los módulos fotovoltaicos en cualquiera de sus direcciones.
• Longitud4,9 m por unidad Reduce la cantidad de empalmes necesarios en tramos largos de estructura.

Especificaciones técnicas

Dimensiones y material

Ancho	30 mm
Alto	50 mm
Longitud	4,9 m (490 cm)
Material	Aleación de aluminio 6005-T5
Acabado	Anodizado
Sistema de fijación	Tres caras de sujeción

Preguntas frecuentes

¿Este riel es compatible con las abrazaderas y conectores que ya uso en otros proyectos SOEN?

Sí, el riel B2 mantiene compatibilidad con el conector de riel habitual del sistema SOEN, además de admitir el conector de mayor área diseñado específicamente para su tercera cara de sujeción.

¿Puedo cortar el riel para adaptarlo a una longitud menor a 4,9 m?

El riel se puede cortar en obra para ajustarlo a la distancia entre apoyos que requiera el proyecto; lo importante es respetar la ubicación de los puntos de fijación según el diseño estructural.

¿Qué diferencia hay entre este riel B2 y el riel B2 estándar de dos caras?

Este riel incorpora una tercera cara de sujeción que amplía el área de contacto para el conector de unión entre tramos, logrando un ensamble más firme, sin dejar de ser compatible con el conector convencional.

¿El acabado anodizado resiste ambientes de alta humedad o salinidad?

El acabado anodizado protege el aluminio frente a la corrosión, lo que lo hace apto para instalaciones en zonas de humedad y salinidad altas, como la costa Caribe o el Pacífico colombiano.

¿Cuántos rieles necesito para un proyecto con varios paneles en fila?

La cantidad depende del número de filas de paneles, la separación entre apoyos y el diseño estructural del proyecto; con la longitud de 4,9 m se busca reducir la cantidad de uniones necesarias por fila.

¿Qué norma respalda la resistencia estructural de este riel?

El riel está construido y ensayado bajo la norma ASTM-E8 para cargas de tracción y compresión en cualquiera de sus direcciones.

• SOEN diseña su herrajería y perfilería para montaje solar bajo estándares de resistencia estructural verificados.
• Solartex despacha a todo el territorio nacional colombiano.
