Riel solar B2 4.3m tres caras de sujeción SOEN

SOEN - Herrajería y perfilería

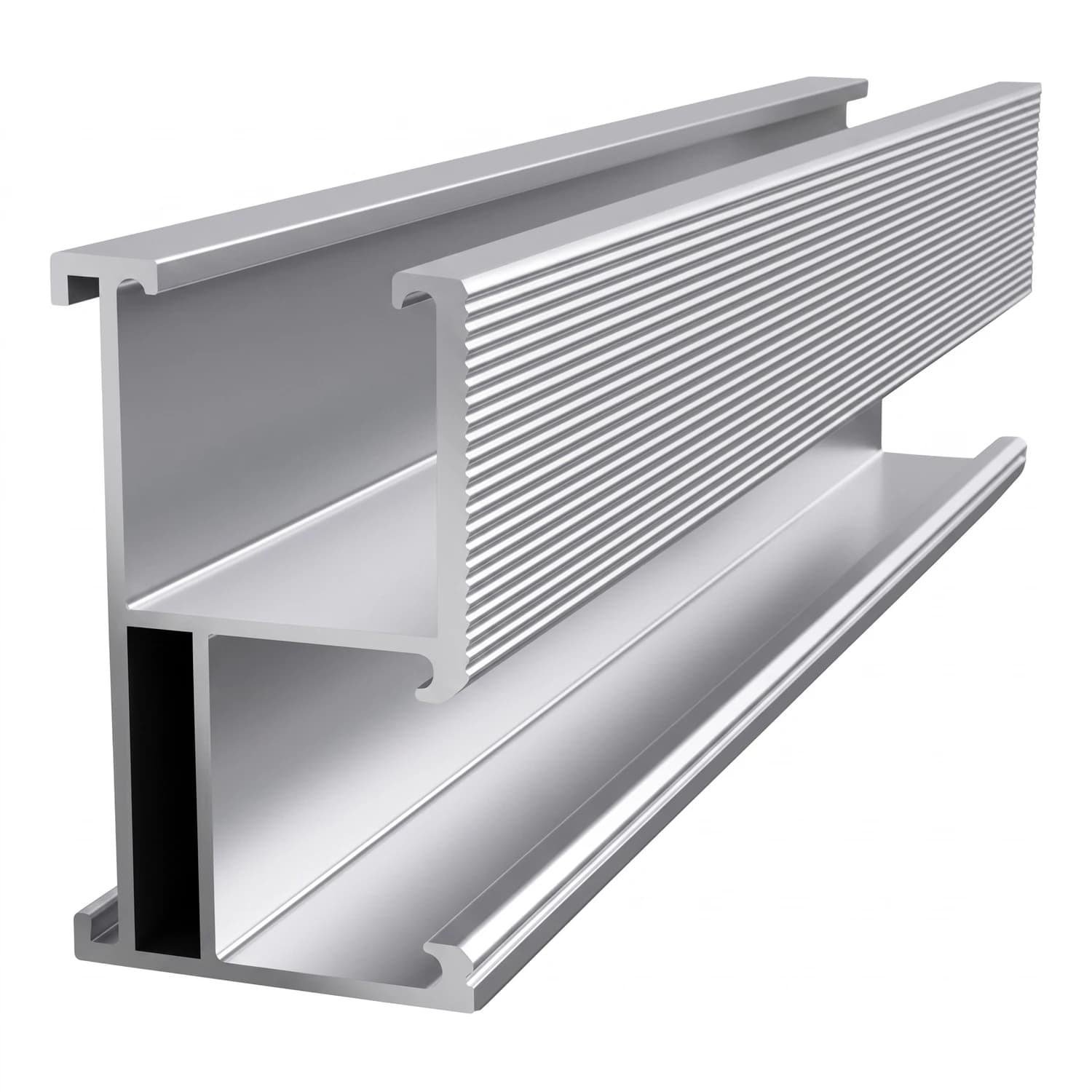

Riel solar B2 de 4,3 m con tres caras de sujeción para mayor firmeza de montaje

Perfil estructural en aluminio para el montaje de paneles fotovoltaicos

El riel B2 de SOEN sostiene, distribuye y mantiene alineados los paneles fotovoltaicos en cualquier tipo de cubierta o estructura. A diferencia del perfil estándar, suma una tercera cara de sujeción que amplía el área de anclaje al unir dos tramos de riel, logrando una unión más firme sin dejar de ser compatible con el conector de riel convencional. Está construido en aleación de aluminio 6005 T5, lo que le da resistencia estructural con un peso bajo para facilitar el transporte y la instalación en obra.

• Tres caras de sujeción
• Aluminio 6005 T5 de alta resistencia
• Longitud de 4,3 m
• Peso de 2,7 kg
• Cumple norma ASTM E8
• Compatible con conector de riel habitual

4300 mm

Longitud del riel

30 x 50 mm

Sección ancho x alto

2.7 kg

Peso del perfil

3 caras

Zonas de sujeción disponibles

Este riel funciona como el elemento base de cualquier estructura de montaje fotovoltaico: sirve de guía para alinear los módulos y de anclaje para los demás componentes del sistema de fijación, como clamps, conectores y ganchos. Su geometría de tres caras da más opciones para instalar accesorios en distintos puntos del perfil, algo útil cuando el proyecto combina paneles de distintos tamaños o requiere puntos de fijación adicionales.

La aleación de aluminio 6005 T5 y el acabado anodizado le dan al riel una resistencia a la corrosión que lo hace apto para instalaciones expuestas a la humedad y la salinidad del Pacífico y la costa Caribe colombianos, sin perder la relación resistencia-peso que facilita el montaje en cubierta. Estructuralmente soporta cargas de tracción y compresión en cualquiera de sus direcciones, bajo la norma ASTM E8.

Cara adicional de sujeciónUniones más firmes entre tramos de riel La tercera cara del perfil B2 amplía el área de contacto al instalar el conector que une dos rieles, logrando un empalme más estable que el del perfil estándar, sin perder compatibilidad con el conector convencional.

• MaterialAluminio 6005 T5 Aleación de alta resistencia mecánica y bajo peso, adecuada para estructuras solares expuestas a la intemperie.
• AcabadoAnodizado Protege el perfil frente a la corrosión en ambientes húmedos o salinos.
• NormaASTM E8 Soporta cargas a tracción y compresión en cualquiera de sus direcciones bajo este estándar.
• CompatibilidadConector de riel habitual Puede unirse con el conector convencional además del que aprovecha la tercera cara.
• Longitud4,3 m por tramo Facilita el cálculo de tramos según el número de paneles del arreglo.
• Peso2,7 kg por riel Reduce la carga sobre la cubierta y facilita el manejo durante la instalación.

Dimensiones y material

Tipo	Riel estándar B2
Ancho	30 mm
Alto	50 mm
Longitud	4300 mm
Material	Aleación de aluminio 6005 T5
Acabado	Anodizado
Peso	2,7 kg
Referencia	ERHSSRSORAILB4300BANZ

¿Con qué tipo de cubierta es compatible este riel?

El riel B2 se usa como base de montaje en cubiertas residenciales, comerciales e industriales, y se combina con los ganchos, bases o rieles de fijación específicos según el tipo de techo.

¿Puedo usar el conector de riel convencional con este perfil B2?

Sí, el riel B2 es compatible con el conector de riel habitual, además de aprovechar su tercera cara para una unión con mayor área de sujeción.

¿Cuántos rieles necesito para un arreglo de paneles?

Depende del número de paneles, su tamaño y la separación entre apoyos definida en el diseño estructural del proyecto. Cada riel mide 4,3 m, así que el cálculo de tramos parte de esa longitud.

¿Este riel resiste ambientes húmedos o salinos?

Sí, está fabricado en aleación de aluminio 6005 T5 con acabado anodizado, lo que le da resistencia a la corrosión frente a la humedad y la salinidad de zonas como la costa Caribe o el Pacífico colombiano.

¿Qué norma respalda la resistencia estructural del riel?

El riel cumple la norma ASTM E8, que evalúa su capacidad para soportar cargas de tracción y compresión en cualquiera de sus direcciones.

¿Se puede cortar el riel para ajustarlo a la medida del proyecto?

Los kits de montaje se ensamblan a la medida de cada proyecto usando este perfil como base, ajustando la cantidad y disposición de rieles según las condiciones específicas de la instalación.
