Gancho para teja de barro en acero inoxidable SOEN

SOEN - anclajes para estructuras fotovoltaicas

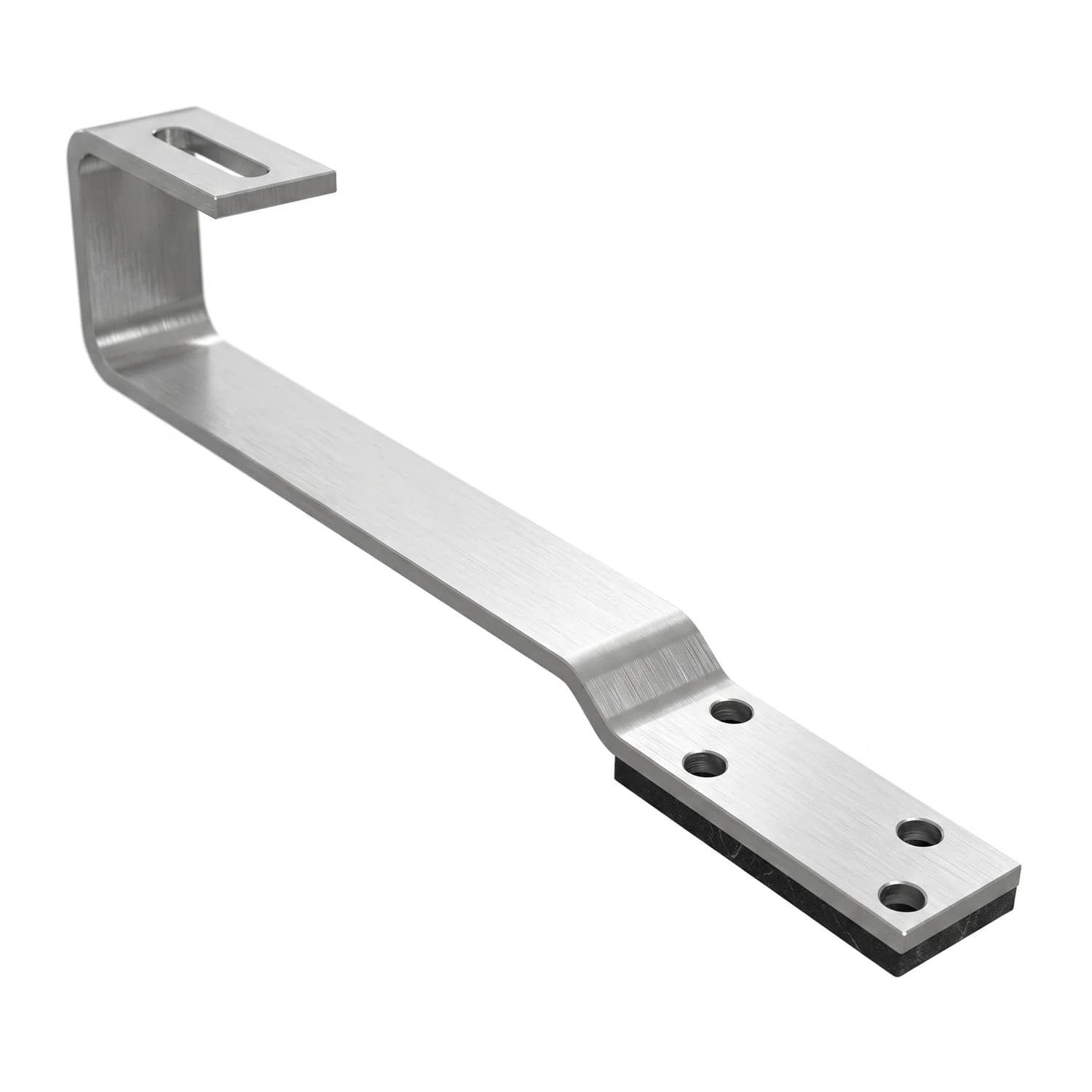

Gancho para teja de barro en acero inoxidable con base perforada de ajuste multiposición

Punto de anclaje para montar riel de aluminio sobre cubiertas de teja de barro o teja colonial

El gancho para teja de barro SOEN se instala entre la teja y la estructura del techo para crear un punto de fijación firme, sin necesidad de perforar la teja. Su base alargada y perforada se adapta a distintas posiciones de la estructura interna, y el extremo superior con ranura longitudinal permite ajustar la altura antes de recibir el riel. Incluye un empaque de EPDM que sella la zona de apoyo y reduce el ingreso de humedad hacia el interior de la cubierta.

• Acero inoxidable SUS304
• Base perforada multiposición
• Ranura longitudinal de ajuste superior
• Empaque de EPDM en la base
• Torque recomendado 15 Nm

304 SUS

Grado de acero inoxidable

15 Nm

Torque recomendado de instalación

1 pza

Incluye gancho con empaque EPDM

Este gancho resuelve un problema típico de las cubiertas de teja de barro: cómo fijar un riel de aluminio sin romper la teja ni comprometer la impermeabilidad del techo. La base perforada se ajusta a la posición real de la estructura bajo la teja, mientras que la ranura superior da margen para nivelar el punto de anclaje antes de instalar el riel.

En cubiertas expuestas de forma permanente a humedad, radiación solar y cambios de temperatura, el material y el sello de la base son los que determinan si el anclaje se mantiene firme con los años. El acero inoxidable SUS304 resiste la corrosión y el empaque de EPDM protege el punto de apoyo frente al ingreso de agua.

Resistencia a la intemperieAcero inoxidable SUS304 con sello EPDM En la humedad y salinidad del Pacífico colombiano y la costa Caribe, un gancho de acero al carbono se oxida en pocos años bajo la teja; el SUS304 y el empaque EPDM mantienen el anclaje firme y sellado en el tiempo.

• MaterialAcero inoxidable SUS304 Resistencia mecánica y protección frente a la corrosión en exteriores.
• BasePerforada multiposición Permite elegir el punto de fijación según la estructura existente bajo la teja.
• AjusteRanura longitudinal superior Facilita el posicionamiento del elemento de unión con el riel.
• SelloEmpaque de EPDM Reduce el ingreso de humedad en el punto de apoyo.
• Torque15 Nm recomendado Referencia para el ajuste del punto de fijación.
• AplicaciónTeja de barro y teja colonial Pensado para este tipo de cubiertas.

Aplicaciones

Especificaciones técnicas

Material	Acero inoxidable SUS304
Aplicación	Cubiertas de teja de barro o teja colonial
Base	Perforada para múltiples posiciones de anclaje
Ajuste superior	Ranura longitudinal
Impermeabilización	Empaque EPDM
Torque recomendado	15 Nm
Incluye	Gancho para teja de barro con base perforada y empaque EPDM

Preguntas frecuentes

¿Se puede instalar este gancho sin romper la teja de barro?

Sí, el gancho se coloca entre la teja y la estructura del techo, apoyado sobre la superficie existente, sin necesidad de perforar o cortar la teja.

¿Con qué se conecta este gancho para sostener los paneles?

El extremo superior con ranura longitudinal se une al riel de aluminio que soporta los módulos, permitiendo ajustar el punto de fijación antes de apretar.

¿Cuántos ganchos se necesitan por panel o por metro cuadrado de cubierta?

La cantidad depende del diseño estructural del proyecto (tipo de teja, pendiente, distancia entre puntos de anclaje y carga del sistema), por lo que debe calcularla el diseñador o instalador según cada techo.

¿Qué torque se debe aplicar al ajustar el gancho?

El fabricante recomienda un torque de 15 Nm en el punto de fijación.

¿Por qué usa empaque de EPDM en la base?

El empaque de EPDM protege la superficie de apoyo y reduce el riesgo de que ingrese humedad por los puntos de fijación hacia el interior de la cubierta.

¿Este gancho sirve para otros tipos de teja además de la de barro?

Está diseñado para teja de barro y teja colonial. Para otros tipos de cubierta (teja de fibrocemento, lámina, etc.) existen ganchos y anclajes con geometrías distintas.

¿Por qué está fabricado en acero inoxidable SUS304 y no en acero galvanizado?

El acero inoxidable SUS304 ofrece mayor resistencia a la corrosión en exteriores expuestos de forma permanente a humedad y cambios de temperatura, condición relevante en cubiertas de zonas húmedas del país.
