Kit de anclaje tipo prensa para cerchas estructurales SOEN

SOEN - Herrajería y perfilería

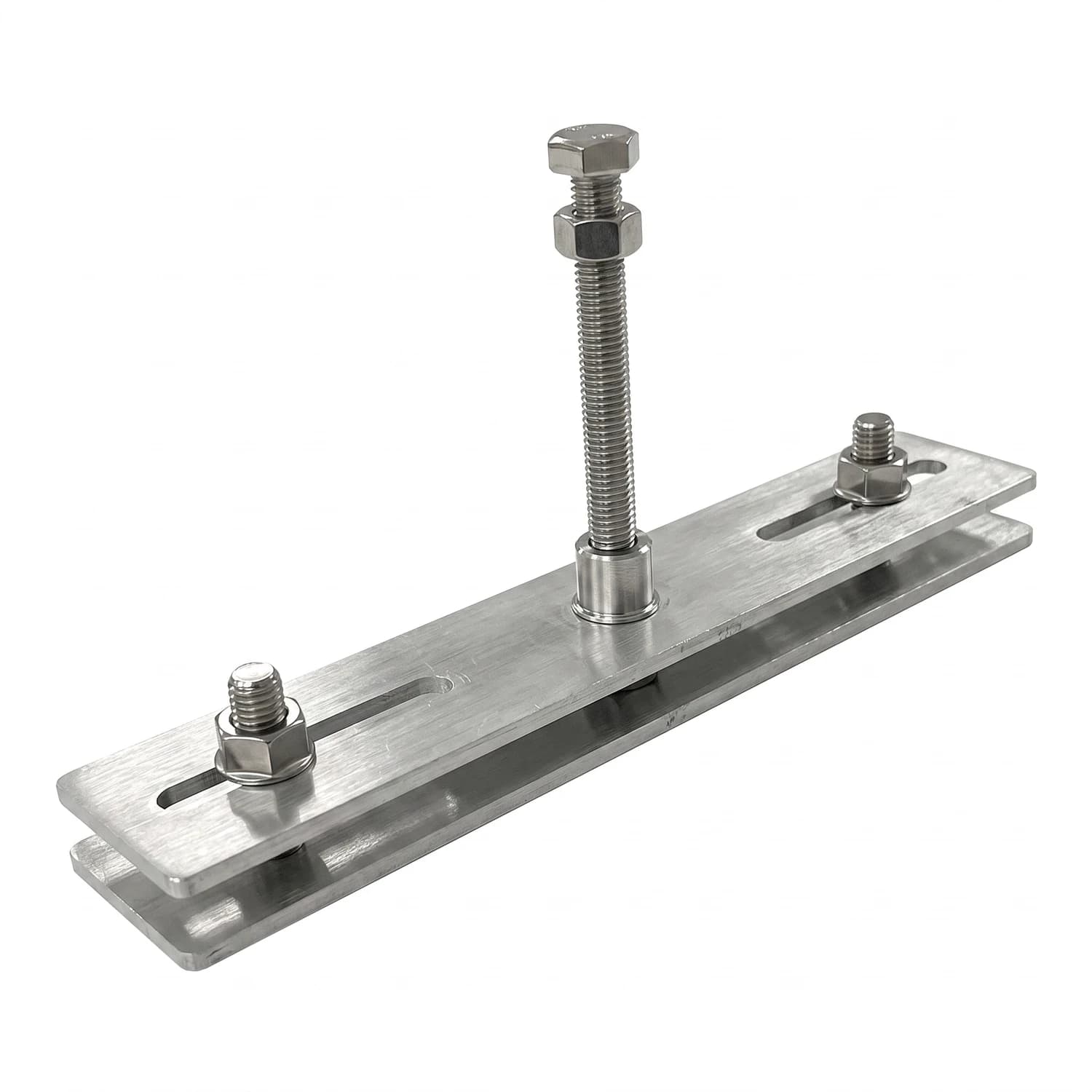

Kit de anclaje tipo prensa para cercha estructural con platinas ranuradas que se ajustan a la varilla corrugada

Anclaje para estructuras solares sobre cubiertas con cerchas de varilla triangular.

Este kit fija la estructura del generador solar directamente sobre la cercha, sin perforar ni soldar sobre la varilla. La platina superior y la inferior se cierran a modo de prensa alrededor del elemento de cercha, repartiendo las cargas de tracción y compresión que transmiten los paneles en cada punto de apoyo. Está fabricado en acero con pintura electrostática, pensado para instalaciones que quedan expuestas a la intemperie durante años.

• Anclaje tipo prensa, sin soldadura ni perforación de la cercha
• Platinas ranuradas con sliders laterales para ajustar la posición
• Acero HR/A2 con pintura electrostática anticorrosiva
• Incluye tornillería completa (tornillos, tuercas y arandelas)
• Compatible con distintas dimensiones de cercha de varilla triangular

2 platinas

Superior e inferior, tipo prensa

5/16 in

Diámetro de tornillería y perforación central

5 in

Longitud del tornillo hexagonal principal

El sistema trabaja por sujeción mecánica: la platina superior lleva una tuerca remachada central de 5/16" que recibe el tornillo hexagonal de 5" x 5/16", mientras la platina inferior tiene su propia perforación central de 5/16" y ambas cuentan con sliders laterales que permiten desplazar el punto de agarre según la geometría real de la cercha en obra.

Esta forma de anclaje evita intervenir la varilla corrugada de la cercha con soldadura o perforaciones, algo relevante en cubiertas ya instaladas donde no conviene alterar la estructura portante. La capa de pintura electrostática protege el conjunto frente a la corrosión, un punto a favor en cubiertas expuestas a humedad y salinidad, como las de la costa Caribe o el Pacífico colombiano.

Montaje sin soldaduraPrensa mecánica sobre la cercha El kit se cierra sobre la varilla con tornillería, sin necesidad de soldar ni perforar el elemento estructural, lo que agiliza la instalación y no compromete la integridad de la cercha existente.

• Platina superiorCon tuerca remachada 5/16" Recibe el tornillo hexagonal de 5" que ejerce el cierre tipo prensa.
• Platina inferiorCon perforación central 5/16" Se ajusta por debajo de la cercha para completar el anclaje.
• Sliders lateralesEn ambas platinas Permiten desplazar el punto de fijación según la separación real de la cercha.
• MaterialAcero HR/A2 Base estructural para soportar cargas de tracción y compresión.
• ProtecciónPintura electrostática Resistencia a la corrosión y al desgaste en exteriores.
• Tornillería incluidaJuego completo Tornillos, tuercas y arandelas necesarios para el montaje.

Componentes incluidos en el kit

Contenido del kit ERHSFKEA1

Componente	Cantidad
Tornillo hexagonal 5" x 5/16"	1
Tornillo hexagonal 1-1/2" x 5/16"	2
Arandela M8	4
Tuerca 5/16"	4
Platina superior plana con tuerca remachada 5/16" y sliders laterales	1
Platina inferior plana con sliders laterales y perforación central 5/16"	1

Ficha técnica

Referencia	ERHSFKEA1
Marca	SOEN
Aplicación	Cerchas estructurales de varilla corrugada triangular
Material	Acero HR/A2
Tratamiento	Pintura electrostática
Sistema de ajuste	Platinas ranuradas con sliders laterales
Norma de fabricación	ASTM E8

3

Años

Garantía del fabricante Los kits de anclaje SOEN se fabrican bajo la norma ASTM E8, ensamblados a la medida de cada proyecto según sus condiciones específicas.

¿Este kit sirve para cualquier tamaño de cercha?

El diseño con sliders laterales en las dos platinas permite ajustar el punto de agarre a distintas dimensiones de cercha de varilla corrugada triangular, dentro del rango que cubre el recorrido de las ranuras.

¿Es necesario soldar o perforar la cercha para instalarlo?

No. El kit funciona como una prensa mecánica: la platina superior e inferior se cierran sobre la varilla con la tornillería incluida, sin necesidad de soldadura ni perforación del elemento estructural.

¿Qué tornillería trae el kit?

Incluye 1 tornillo hexagonal de 5" x 5/16", 2 tornillos hexagonales de 1-1/2" x 5/16", 4 arandelas M8 y 4 tuercas de 5/16", junto con las dos platinas.

¿Con qué perfiles de estructura solar es compatible?

Está pensado para integrarse con los kits base de estructura ensamblados a la medida del proyecto usando perfiles ERHSS-SOEN.

¿Qué tan resistente es a la corrosión?

El acero HR/A2 lleva una capa de pintura electrostática que protege contra la corrosión y el desgaste, un punto importante en cubiertas expuestas a humedad y salinidad, como en la costa Caribe o el Pacífico colombiano.

¿Qué cargas soporta este anclaje?

Está fabricado para soportar las cargas de tracción y compresión que se generan sobre la estructura solar y los paneles fotovoltaicos en cada punto de apoyo sobre la cercha.

SOEN es una línea de herrajería y perfilería para estructuras solares, con kits base diseñados con perfiles ERHSS-SOEN y ensamblados a la medida de cada proyecto.

• Fabricación bajo norma ASTM E8
• Componentes en acero con protección anticorrosiva
• Disponible en Solartex con despacho a todo el territorio nacional
