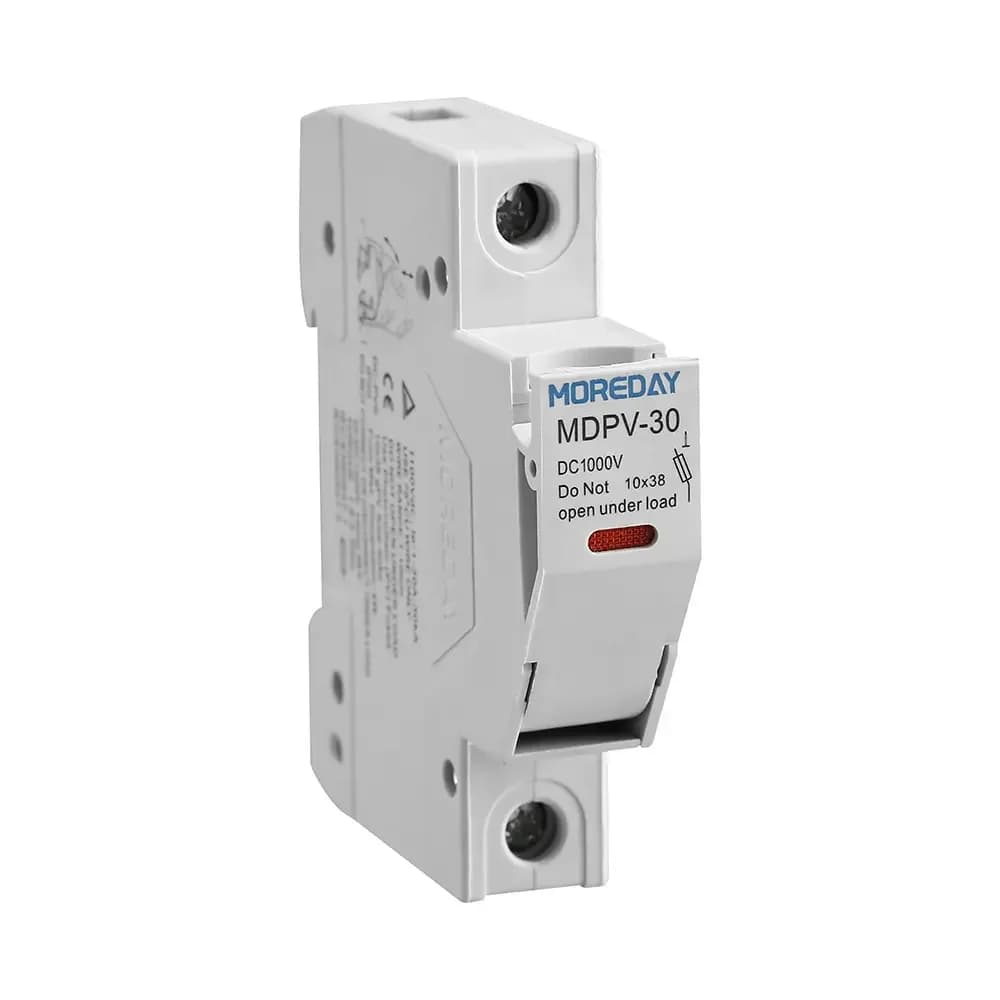

Portafusible 10x38 1000V DC Moreday MDPV-30

Moreday - serie MDPV

Portafusible fotovoltaico 1000V DC 30A con capacidad de corte de 20kA

Protección de línea para paneles solares e inversores en circuitos de corriente continua

El MDPV-30 es el portafusible para el fusible cilíndrico 10x38 que aísla el inversor de las corrientes de retroalimentación que devuelven los módulos fotovoltaicos. Se instala en riel DIN dentro de la caja combinadora de string y corta la línea antes de que una sobrecarga o un corto llegue al equipo aguas abajo. Su bloque de terminales tipo pilar acepta conductor de 2,5 a 6 mm² sin necesidad de terminal preparado.

• Tensión nominal de operación de 1000V DC
• Corriente nominal de 30A
• Corriente de cortocircuito condicional de 20kA
• Tensión soportada a impulso de 6kV
• Grado de protección IP20
• Terminal tipo pilar, conductor 2,5-6 mm²

1000 V DC

Tensión nominal de operación

30 A

Corriente nominal Ie

20 kA

Corriente de cortocircuito condicional

1200 V DC

Tensión de aislamiento Ui

IP20

Grado de protección

El portafusible se ubica entre cada string de paneles y el inversor, dentro de la caja combinadora DC. Cuando una falla genera una corriente de retorno superior a la nominal, el fusible alojado en su interior interrumpe la línea antes de que esa corriente dañe el inversor o el resto del arreglo fotovoltaico. El MDPV-30 trabaja con el fusible YRPV-30 (gPV, 10x38, 1000V DC, 30A, capacidad de interrupción 20kA), que se consigue como repuesto sin necesidad de cambiar el portafusible completo.

Su carcasa retardante de fuego y el diseño de doble ruptura (double break) le dan un margen de seguridad adicional en instalaciones donde la caja combinadora queda expuesta a temperatura ambiente entre -5°C y +40°C. El bloque de terminales se ajusta con un torque de 2 N·m sobre tornillo M5, y el conductor no necesita preparación previa: basta pelar 8 mm y montarlo.

Reemplazo sin desconectar el stringPortafusible extraíble en el propio riel El cuerpo porta-fusible se retira con el string desenergizado para cambiar el fusible interno sin desmontar el cableado ni el bloque de terminales, lo que agiliza el mantenimiento en cajas combinadoras con varios strings.

• Aislamiento1200 V DC Soporta la tensión de aislamiento típica de arreglos fotovoltaicos en 1000V DC.
• Impulso6 kV Tensión soportada a impulso, relevante en zonas con alta actividad eléctrica atmosférica.
• ContactoCobre T2Y Material del contacto interno para menor resistencia de paso.
• MontajeRiel DIN Instalación estándar en tablero o caja combinadora.
• TerminalTipo pilar Zinc plated steel, acepta conductor de 2,5 a 6 mm².
• ContaminaciónGrado 3 Apto para ambientes con polvo o humedad condensada ocasional.

Dónde se usa

Condiciones de uso

Parámetro	Valor
Temperatura ambiente de operación	-5°C a +40°C
Temperatura ambiente límite (almacenamiento/transporte)	-40°C a +90°C
Altitud máxima de instalación	3000 m
Humedad relativa máxima a +40°C	50% (hasta 90% a +25°C)
Grado de contaminación	3

Datos eléctricos

Parámetro	Valor
Tensión nominal de operación Ue	1000 V DC
Tensión de aislamiento Ui	1200 V DC
Tensión soportada a impulso Uimp	6 kV
Corriente nominal Ie	30 A
Corriente térmica al aire libre (Ith)	30 A
Corriente térmica en envolvente (Ithe)	30 A
Corriente de cortocircuito condicional	20 kA
Categoría de utilización	DC-20A
Medio de interrupción	Aire
Disposición de ruptura	Doble break
Fusible de prueba compatible	YRPV-30 (10x38, 1000V DC, 30A, 20kA)

Terminales y conexión

Parámetro	Valor
Tipo de terminal	Pilar (pillar terminal)
Material/recubrimiento del terminal	Zinc plated steel
Material/recubrimiento de la arandela	Zinc plated copper
Material/recubrimiento del tornillo	Zinc plated iron
Conductor conectable	2,5 mm² a 6 mm²
Conductores por terminal	1
Longitud máxima de pelado	8 mm
Torque de apriete	2 N·m, tornillo M5

Preguntas frecuentes

¿El MDPV-30 trae el fusible incluido?

El portafusible es el cuerpo de montaje; el fusible interno (referencia YRPV-30, 10x38, 30A) se cambia como repuesto independiente cuando se funde.

¿Cuántos portafusibles necesito por caja combinadora?

Uno por cada string de paneles que llega al combiner box, ya que cada línea debe protegerse de forma independiente antes de unirse al inversor.

¿Sirve para un sistema fotovoltaico de 1000V DC?

Sí, su tensión nominal de operación es de 1000V DC. Si el sistema trabaja a 1500V DC se necesita la versión MDPV-32, no este modelo.

¿Qué calibre de cable acepta el bloque de terminales?

Conductor de 2,5 mm² a 6 mm², flexible o rígido, con un máximo de pelado de 8 mm y sin necesidad de terminal preparado.

¿A qué altitud se puede instalar?

El fabricante especifica un límite de 3000 metros sobre el nivel del mar para el sitio de instalación.

¿Con qué torque se debe ajustar el terminal?

El apriete recomendado es de 2 N·m sobre tornillo M5.

¿Qué corriente de cortocircuito soporta?

La corriente de cortocircuito condicional es de 20 kA, probada en conjunto con el fusible YRPV-30.
