Monitoreo DTU PRO S Hoymiles

Hoymiles - pasarela de monitoreo serie DTU

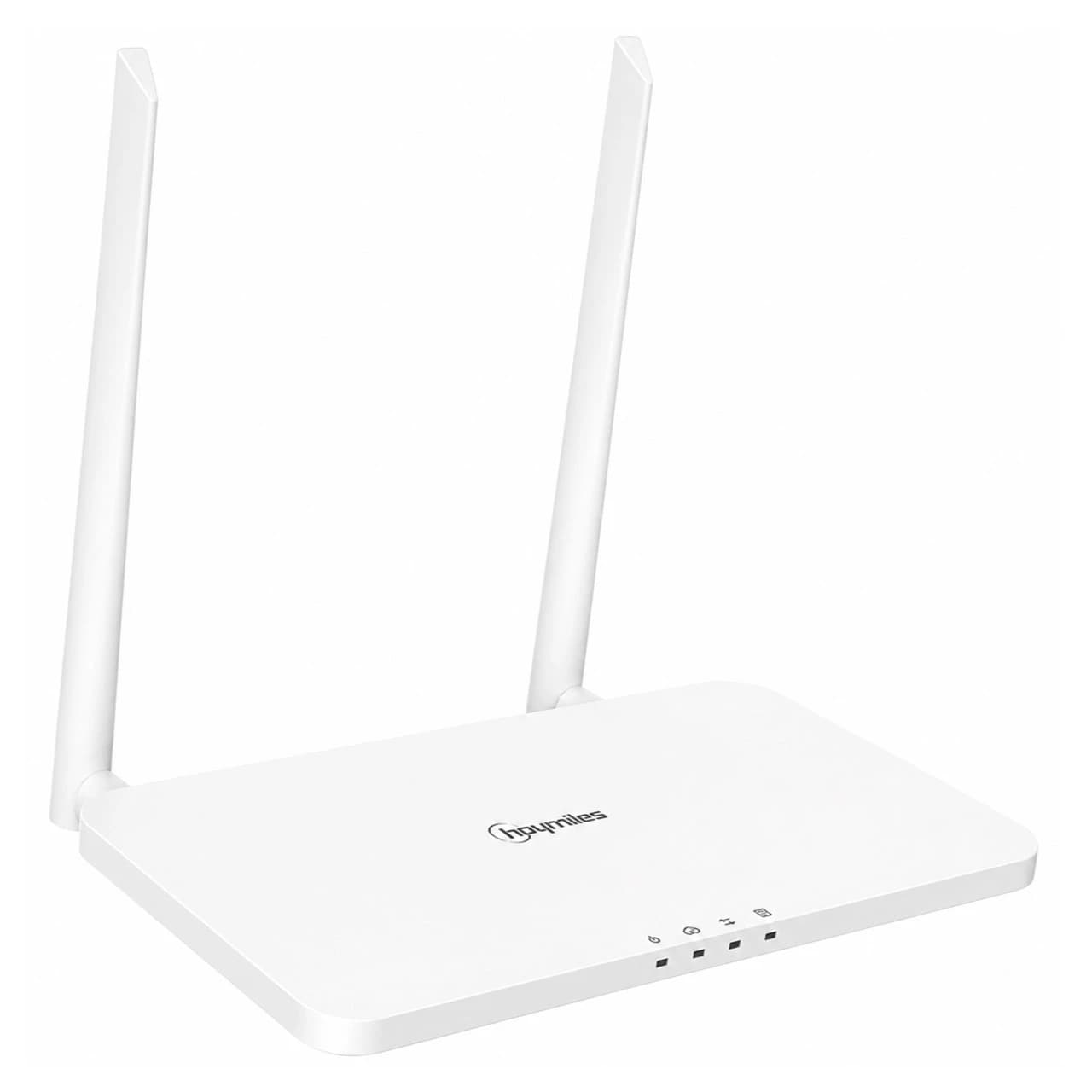

Monitoreo DTU-Pro-S Hoymiles para hasta 99 paneles con inyección cero

Pasarela de comunicación que centraliza los datos de tus microinversores y controla el vertido a la red

La DTU-Pro-S es la unidad de transferencia de datos que recibe la información de los microinversores Hoymiles de las series HMS y HMT y la envía a la plataforma S-Miles Cloud. Con ella supervisas generación, voltaje, corriente y alarmas de cada panel de forma individual, sin necesidad de acercarte al sistema. Además, integra un puerto RS485 para conectar un medidor inteligente y limitar la energía que se exporta a la red. Disponible en versión Wi-Fi y versión 4G, según la conectividad que tengas disponible en el punto de instalación.

• Monitorea hasta 99 paneles solares
• Comunicación Sub-1G de hasta 400 m en espacio abierto
• Conectividad por Ethernet, Wi-Fi o 4G
• Control de inyección cero (Smart Zero) vía RS485
• Operación y mantenimiento remoto desde S-Miles Cloud
• Grado de protección IP20 para interior

99

Paneles monitoreados por unidad

400 m

Alcance de la señal Sub-1G en espacio abierto

5 min

Frecuencia de muestreo de datos

-20 a +55 °C

Rango de temperatura ambiente de operación

En un sistema con varios microinversores, saber qué panel bajó su producción sin tener que revisar cada uno es lo que marca la diferencia entre un mantenimiento rápido y uno a ciegas. La DTU-Pro-S resuelve eso: recopila la información de cada módulo por radiofrecuencia Sub-1G y la sube a S-Miles Cloud, donde el instalador o el propietario ve el detalle desde el celular o el computador.

La comunicación Sub-1G llega hasta 400 metros en espacio abierto, lo que le da margen para cubrir instalaciones residenciales y también arreglos más grandes en techos comerciales e industriales. Si la pasarela queda dentro de una caja metálica o bajo un tejado de metal u hormigón, conviene usar antena extendida para no perder alcance.

Control de exportaciónLimita cuánto vierte tu sistema a la red El puerto RS485 con Modbus-RTU y Modbus-TCP conecta la DTU-Pro-S con un medidor inteligente (smart meter) para activar Smart Zero, la función que limita o anula la energía que se exporta a la red. Es la vía práctica para instalaciones donde el operador de red no permite inyección o la restringe a un límite específico.

• ComunicaciónSub-1G Enlace estable con microinversores de las series HMS, HMT, MiS y MiT.
• Subida a la nubeEthernet, Wi-Fi o 4G Tres vías de conexión a S-Miles Cloud según la disponibilidad del sitio.
• ConfiguraciónApp S-Miles Installer Comisionamiento y ajuste de parámetros desde el celular en el momento de la instalación.
• MantenimientoActualización remota Ajuste de parámetros y firmware sin desplazarte a la instalación.
• PeriféricosRS485 y Ethernet Puertos dedicados para comunicarse con medidores y otros equipos Modbus.
• Indicadores4 LED de estado RUN, Cloud, MI y ALM para diagnóstico visual rápido.

Comunicación

Señal con microinversor	Sub-1G
Distancia máxima (espacio abierto)	400 m
Límite de monitorización de paneles	99
Ethernet	RJ45 x 1, 100 Mbps
Wi-Fi	802.11b/g/n
4G	TDD-LTE, FDD-LTE, 3G SCDMA, 2G GSM/GPRS
Banda de radio	2,4 GHz
Frecuencia de muestreo	cada 5 minutos
RS485	COM x 1, 9600 bps, Modbus-RTU
Ethernet a periféricos	RJ45 x 1, Modbus-TCP
DRM	RJ45 x 1, DRM0/5/6/7/8

Alimentación y datos mecánicos

Tipo de alimentación	adaptador externo
Entrada del adaptador	100 a 240 V CA, 50 o 60 Hz
Salida del adaptador	5 V / 2 A
Consumo (versión Wi-Fi)	típico 1,5 W, máximo 3,0 W
Consumo (versión 4G)	típico 2,5 W, máximo 5,0 W
Temperatura ambiente	-20 a +55 °C
Dimensiones (ancho x alto x largo)	200 x 101 x 29 mm (sin antenas)
Peso	0,20 kg
Método de instalación	montaje en pared o sobremesa
Grado de protección	interior, IP20
Certificados	CE, FCC, IC, RCM, Anatel

Compatibilidad

La DTU-Pro-S trabaja con microinversores de la serie HMS, serie HMT, serie MiS y serie MiT. Antes de instalarla, verifica el modelo exacto de tus microinversores: hay variantes puntuales de las series HMS y MiT que quedan fuera de la compatibilidad, según lo indicado en la ficha técnica del fabricante.

2

Años

Garantía del fabricante Cobertura de Hoymiles para defectos de fabricación de la pasarela DTU-Pro-S. Conserva la factura de Solartex para hacerla efectiva.

¿La DTU-Pro-S sirve con cualquier microinversor Hoymiles?

No. Es compatible con las series HMS, HMT, MiS y MiT, pero hay modelos específicos de las series HMS y MiT que quedan excluidos. Confirma el modelo exacto de tus microinversores antes de comprar.

¿Qué diferencia hay entre la versión Wi-Fi y la versión 4G?

Ambas se comunican con los microinversores igual, por Sub-1G. La diferencia está en cómo suben los datos a S-Miles Cloud: la versión Wi-Fi usa red inalámbrica local o Ethernet, y la versión 4G añade conectividad celular para sitios sin internet fijo.

¿Cuántos paneles puedo monitorear con una sola unidad?

Hasta 99 paneles solares por unidad, aunque el número real depende del entorno de instalación y de posibles obstáculos que reduzcan el alcance de la señal Sub-1G.

¿Necesito un medidor adicional para limitar la exportación a la red?

Sí. La función Smart Zero se activa conectando un medidor inteligente (smart meter) al puerto RS485 mediante Modbus-RTU o Modbus-TCP. La DTU-Pro-S no incluye el medidor.

¿Dónde debo instalar la pasarela?

En interior, ya que su grado de protección es IP20. Admite montaje en pared o sobre una superficie. Si queda dentro de una caja metálica o bajo un tejado de metal u hormigón, se recomienda usar antena extendida para no perder alcance de señal.

¿Cómo se configura la DTU-Pro-S en el momento de la instalación?

Con la aplicación S-Miles Installer, que permite el comisionamiento local, el mapeo del arreglo y el ajuste inicial de parámetros desde el celular.

¿Puedo hacer mantenimiento remoto sin ir hasta la instalación?

Sí. Desde S-Miles Cloud se pueden revisar alarmas, ajustar parámetros y actualizar el firmware de forma remota, sin desplazarte al sitio.

• Marca Hoymiles, respaldada por certificaciones CE, FCC, IC, RCM y Anatel
• Compatible con el ecosistema de microinversores HMS, HMT, MiS y MiT
• Despacho a todo el territorio nacional
