Medidor monofásico Hoymiles

Hoymiles - monitoreo de energía

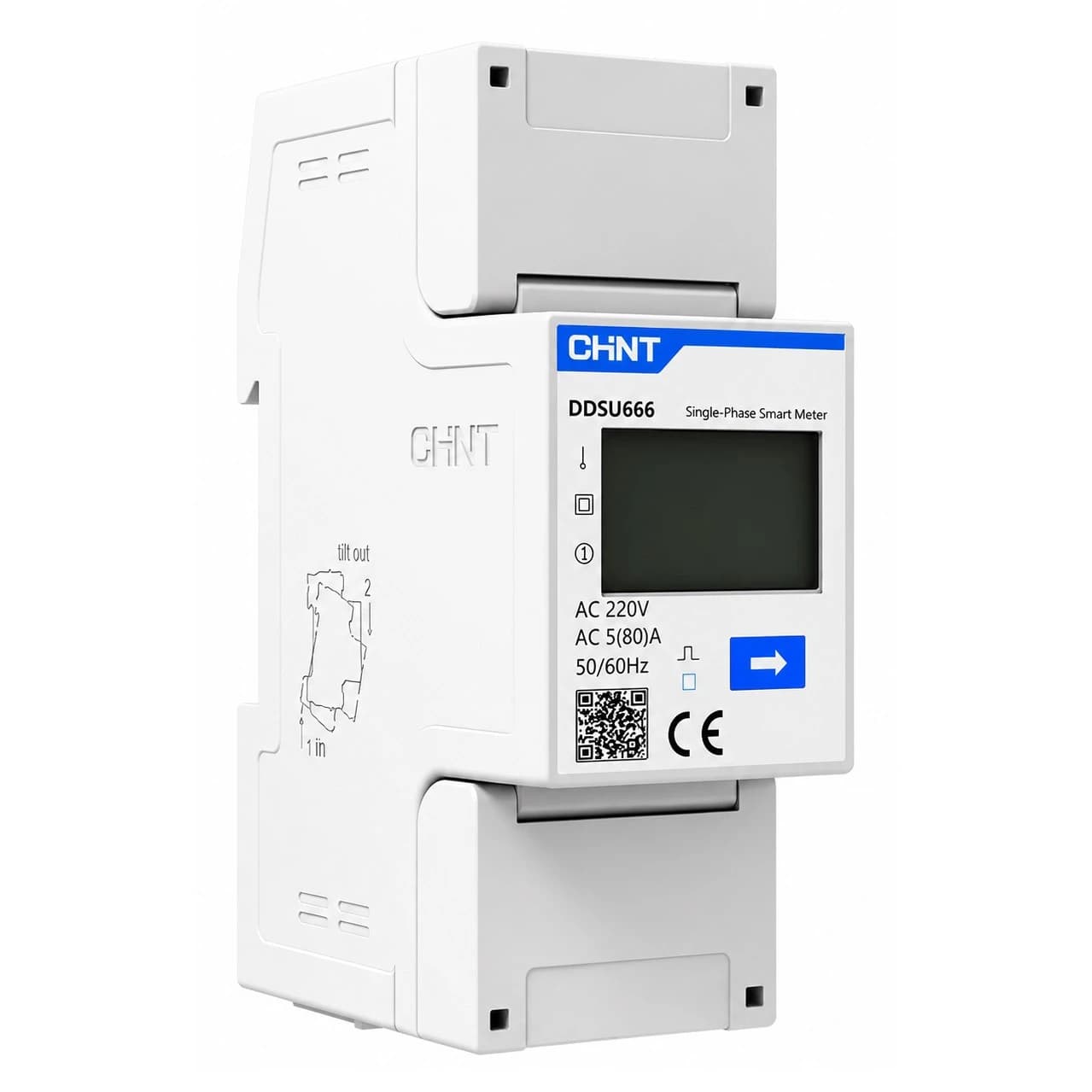

Medidor monofásico Hoymiles DDSU666 con CT 100A que controla el consumo y la exportación de energía

Medición precisa de tensión, corriente y potencia para sistemas solares monofásicos con microinversores Hoymiles.

El DDSU666 es el medidor de energía que se instala junto al tablero para que un sistema Hoymiles sepa exactamente cuánta energía se está generando y cuánta se está exportando a la red. Trabaja con un transformador de corriente (CT) de 100 A y se comunica por RS485 con los gateways Hoymiles, lo que permite activar el control de exportación cero en instalaciones residenciales monofásicas. Incluye pantalla LCD para revisar los parámetros eléctricos sin depender de una app, y se monta en riel DIN de 35 mm dentro del mismo gabinete del inversor o del tablero de distribución.

• Corriente medida hasta 100 A
• Precisión ±1,0 %
• Comunicación RS485 con protocolo Modbus RTU
• Grid type 1P2W (monofásico)
• Montaje en carril DIN de 35 mm
• Rango de temperatura ambiente -25 °C a 70 °C

100 A

Corriente máxima medida

±1,0 %

Precisión entre 0,05 In y In

≤1,5 W

Consumo propio del equipo

6 m

Longitud del cable del CT

En una instalación monofásica con microinversores Hoymiles, el DDSU666 es la pieza que conecta la generación real con la gestión de exportación: sin un medidor como este, el gateway no tiene manera de saber cuánta energía sale hacia la red y no puede aplicar la limitación a cero inyección que exigen muchos operadores de red. La lectura de tensión, corriente, potencia activa y reactiva, energía y frecuencia se hace de forma directa a través del CT de 100 A incluido, sin necesidad de sensores adicionales.

El rango de temperatura ambiente de -25 °C a 70 °C le permite operar tanto en gabinetes expuestos al calor de la costa Caribe como en instalaciones de clima frío del altiplano, siempre que se ubique en un espacio con la protección adecuada contra polvo y humedad. Su comunicación RS485 con protocolo Modbus RTU se integra directamente con los gateways Hoymiles DTU-W100, DTU-Pro-S y DTU-Pro-4G, sin necesidad de configuración adicional más allá de la dirección RS y el tipo de energía desde la pantalla LCD.

Control de exportaciónIntegración directa con gateways Hoymiles El DDSU666 es el medidor que habilita la función de cero inyección en sistemas Hoymiles: mide la energía exportada en tiempo real y se la reporta al gateway para que este limite la generación cuando sea necesario, algo clave en instalaciones residenciales conectadas a redes que no permiten inyectar excedentes.

• MediciónCorriente hasta 100 A Cubre el consumo típico de una vivienda, oficina o pequeño comercio monofásico.
• Precisión±1,0 % / ±1,5 % Precisión de ±1,0 % en el rango normal de operación y hasta ±1,5 % en corrientes muy bajas (0,01 In a 0,05 In).
• ComunicaciónRS485 Modbus RTU Protocolo estándar para integrarse con gateways y sistemas de monitoreo Hoymiles.
• MontajeCarril DIN 35 mm Se instala en el mismo gabinete del inversor o del tablero, sin herramientas especiales.
• Transformador de corrienteCT incluido, 6 m de cable Instalación tipo pinza (single turn) con conexión por hebilla, sin cortar el conductor.
• Consumo propio≤1,5 W Bajo consumo del equipo durante toda su operación.

Compatibilidad

Gateways Hoymiles compatibles

Gateway	DTU-W100
Gateway	DTU-Pro-S
Gateway	DTU-Pro-4G

Alimentación y rango de medición

Tipo de red	1P2W (monofásico)
Tensión de entrada (fase)	154 Vac - 286 Vac
Rango de corriente	0 - 100 A
Consumo propio	≤ 1,5 W

Precisión de medición

0,01 In ≤ I < 0,05 In	±1,5 %
0,05 In ≤ I ≤ In	±1,0 %

Comunicación

Interfaz	RS485
Protocolo	Modbus-RTU

Datos mecánicos

Tipo de conexión	Vía CT
Rango de temperatura ambiente	-25 °C a 70 °C
Dimensiones (An x Al x Prof)	36 x 100 x 65 mm
Tipo de montaje	Carril DIN 35 mm

Datos del transformador de corriente (CT)

Tipo de conexión	Una vuelta (single turn)
Instalación	Hebilla
Rango de temperatura ambiente	-25 °C a 70 °C
Dimensiones (An x Al x Prof)	30 x 45 x 32 mm
Longitud del cable	6 m

Preguntas frecuentes

¿El DDSU666 funciona solo con microinversores Hoymiles?

Está diseñado para integrarse con el ecosistema Hoymiles, comunicándose por RS485 con los gateways DTU-W100, DTU-Pro-S y DTU-Pro-4G para gestionar autoconsumo y control de exportación.

¿Sirve para instalaciones trifásicas?

No. El DDSU666 es de tipo 1P2W (monofásico). Para instalaciones trifásicas existe la versión DTSU666, que no es intercambiable con este modelo porque el CT trifásico no funciona con medidores monofásicos.

¿Qué corriente máxima puede medir?

Mide hasta 100 A gracias al transformador de corriente (CT) incluido, con una precisión de ±1,0 % en el rango normal de operación.

¿Cómo se instala el transformador de corriente?

El CT se instala por hebilla (buckle), sin necesidad de cortar el conductor, y viene con un cable de 6 m para conectarlo al medidor montado en el riel DIN.

¿Necesita configuración especial para funcionar?

Se configura localmente desde la pantalla LCD, ajustando parámetros como la dirección RS, el tipo de energía y la relación del CT antes de dejarlo operando con el gateway.

¿Puede instalarse en exteriores o zonas con calor extremo?

Su rango de temperatura ambiente va de -25 °C a 70 °C, lo que le permite operar en gabinetes expuestos al calor de la costa Caribe, aunque debe ubicarse en un espacio protegido contra polvo y humedad.

¿Cuánta energía consume el propio medidor?

Su consumo propio es de máximo 1,5 W, un valor bajo que no afecta de forma relevante el balance energético de la instalación.
