Medidor fase dividida + 2 CTs de 250A Hoymiles

Hoymiles - Smart Power Export Management System

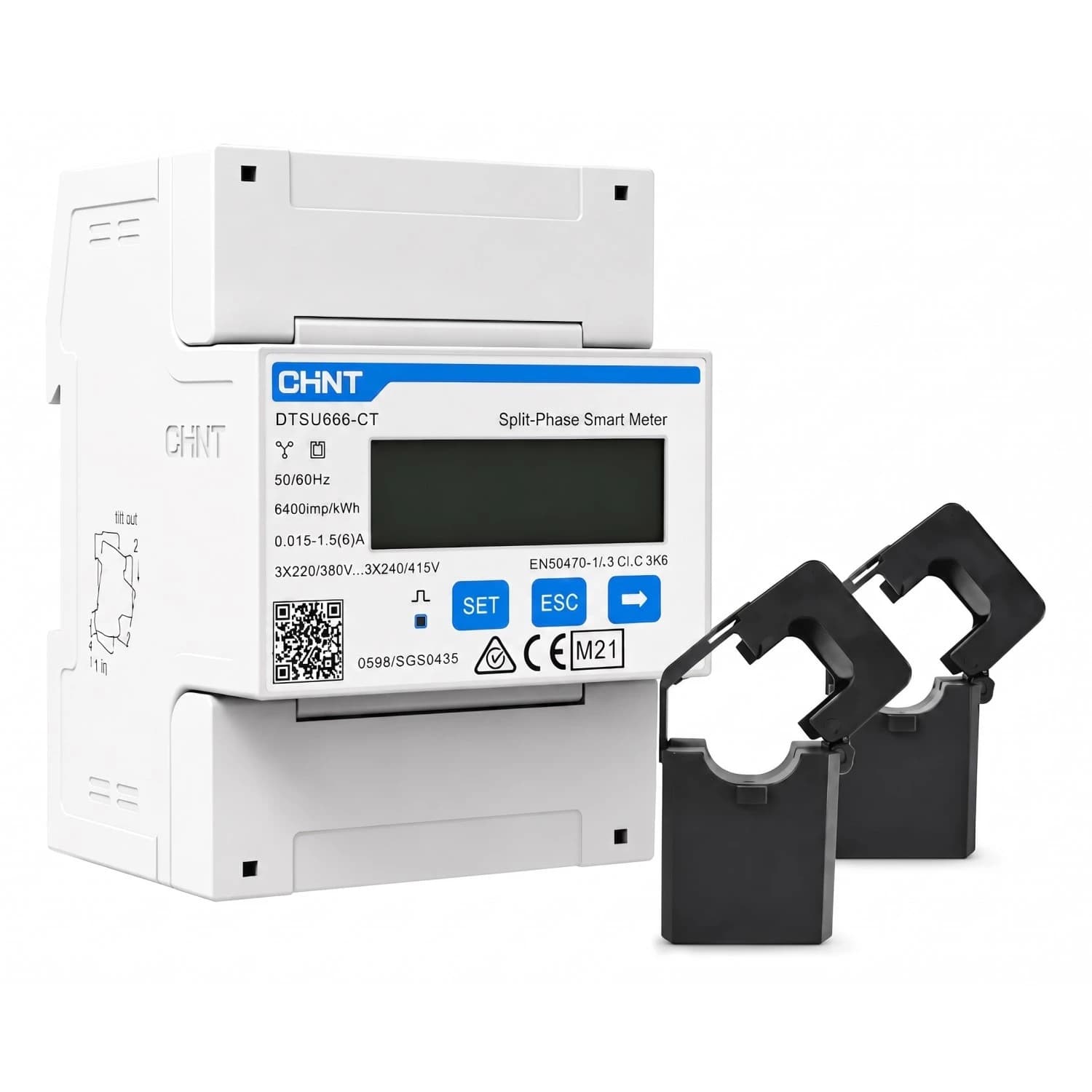

Medidor bifásico DTSU666 con 2 CT de 250A para inyección cero en sistemas con microinversores

El medidor que le dice al microinversor cuánta energía puede exportar, sin superar el límite del sistema.

El medidor bifásico DTSU666 mide en tiempo real la energía que consume el inmueble y la que produce el sistema fotovoltaico, y le pasa esa información al gateway DTU-Pro o DTU-Pro-S para que ajuste la potencia de salida de los microinversores Hoymiles. Con sus dos transformadores de corriente de 250A, funciona en instalaciones bifásicas (fase partida, 120/240V) de mayor consumo, típicas en el sector residencial y comercial colombiano. Permite limitar o eliminar por completo la energía exportada a la red (inyección cero), algo necesario donde el operador de red restringe o no permite verter excedentes. Se integra con la plataforma S-Miles Cloud para consultar el detalle de generación y consumo desde cualquier lugar.

• 2 transformadores de corriente de 250A
• Precisión clase 1.0
• Compatible con red bifásica (fase partida) 120/240V
• Comunicación RS485 con protocolo Modbus-RTU
• Montaje en riel DIN35
• Requiere gateway DTU-Pro o DTU-Pro-S

250 A

Capacidad de cada transformador de corriente

1.0 clase

Precisión de medición de energía activa

6 m

Longitud de cable de cada CT

-25 a 70 °C

Rango de temperatura ambiente de operación

Cómo funciona la gestión de exportación

El medidor se instala junto a las pinzas CT, que rodean los conductores sin necesidad de cortar el suministro para su montaje. Puede ubicarse en el lado de la carga o en el lado de la red, aunque para que el DTU muestre la producción fotovoltaica de forma exacta, el medidor debe quedar en la salida del sistema solar. Con esa lectura, el DTU-Pro ajusta de manera dinámica la potencia que entregan los microinversores, de modo que la instalación nunca exporte más de lo que el operador de red permite, o directamente no exporte nada si así se configura.

Esto habilita instalaciones más grandes de lo que la red tolera exportar, porque el sistema autolimita su producción en vez de recortarse desde el diseño. Toda la información de consumo, producción y exportación queda disponible en S-Miles Cloud, útil tanto para el usuario final como para el instalador que hace seguimiento remoto del sistema.

Inyección ceroExportación regulada en tiempo real El medidor y el DTU se comunican de forma continua para ajustar la salida de los microinversores al instante, evitando vertidos no autorizados a la red en instalaciones bifásicas.

• MediciónEnergía bidireccional Registra importación y exportación de energía, potencia activa y reactiva, voltaje, corriente y factor de potencia.
• InstalaciónCT de núcleo partido Las pinzas se abren para rodear el conductor, sin interrumpir el suministro principal durante el montaje.
• ComunicaciónRS485 Modbus-RTU Enlace estable con el DTU mediante cable de par trenzado apantallado.
• RedFase partida 120/240V Pensado para acometidas bifásicas de dos fases más neutro, comunes en instalaciones residenciales y comerciales en Colombia.
• MontajeRiel DIN35 Se integra de forma ordenada dentro del tablero de distribución.
• PlataformaS-Miles Cloud Consulta de datos de generación y consumo desde cualquier lugar.

Especificaciones técnicas

Medidor DTSU666 (CT-2 x 250A)

Tipo de red	1P3W (fase partida)
Tensión de entrada (tensión de fase)	96 Vac - 138 Vac
Consumo propio	≤ 1.5 W
Rango de corriente	0 - 250 A
Precisión (0.01 In ≤ I < 0.05 In)	±1.5 %
Precisión (0.05 In ≤ I ≤ In)	±1.0 %
Interfaz de comunicación	RS485
Protocolo de comunicación	Modbus-RTU
Tipo de conexión	Vía CT
Rango de temperatura ambiente	-25 °C a 70 °C
Dimensiones (ancho x alto x profundo)	72 x 98 x 65 mm
Montaje	Riel DIN35

Transformadores de corriente CT-250A

Corriente	250 A
Corriente secundaria	50 mA
Tipo de núcleo	Partido (buckle)
Rango de temperatura ambiente	-25 °C a 70 °C
Dimensiones (ancho x alto x profundo)	43 x 78 x 33 mm
Longitud de cable	6 m

Preguntas frecuentes

¿Este medidor funciona solo o necesito otro equipo?

Necesitas un gateway Hoymiles DTU-Pro o DTU-Pro-S. El medidor mide la energía y el DTU es el que recibe esos datos y ajusta la potencia de salida de los microinversores.

¿Dónde debo instalar el medidor, en la carga o en la red?

Se puede instalar en cualquiera de los dos lados. Sin embargo, si quieres que el DTU muestre la producción fotovoltaica de forma exacta, el medidor debe quedar en la salida del sistema solar.

¿Cuándo conviene usar los CT de 250A en vez de los de 100A?

Los CT de 250A se usan en instalaciones con mayor corriente de carga. Si la demanda del inmueble o el calibre de la acometida supera lo que cubren los CT de 100A, se necesitan los de 250A.

¿Sirve este medidor para redes monofásicas de 220V?

No. Este medidor está diseñado para redes de fase partida (bifásicas), con tensión de fase entre 96 Vac y 138 Vac. Para otro tipo de red se requiere el modelo correspondiente.

¿Cómo se instalan las pinzas de corriente?

Son de núcleo partido, es decir, se abren para rodear el conductor sin necesidad de desconectar el circuito para su montaje.

¿Con qué microinversores es compatible?

Con microinversores Hoymiles de las series HMS y HMT, siempre a través del gateway DTU-Pro o DTU-Pro-S.

¿Qué protocolo de comunicación usa con el DTU?

Se comunica por RS485 con protocolo Modbus-RTU, mediante cable de par trenzado apantallado.
