Monitoreo DTU PRO Hoymiles

Hoymiles - monitoreo de microinversores

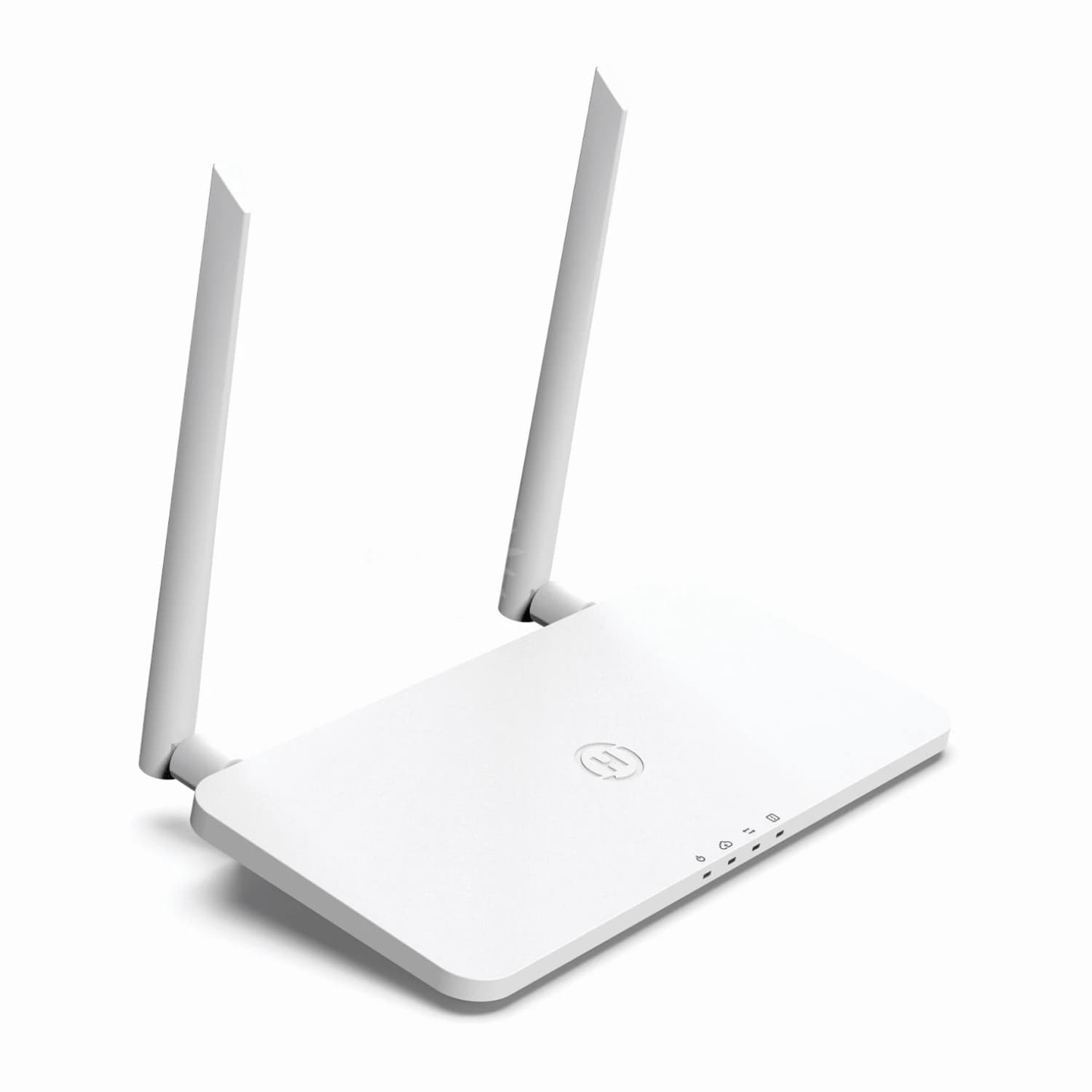

Monitoreo DTU-PRO Hoymiles para hasta 99 paneles con conexión WiFi, Ethernet o GSM

Pasarela de comunicación entre los microinversores Hoymiles y el servidor de monitorización S-Miles Cloud.

El DTU-PRO recopila datos de cada microinversor por radiofrecuencia de 2,4 GHz y los envía a internet cada 15 minutos. Es el componente que convierte un arreglo de microinversores en un sistema con visibilidad por panel, útil tanto en instalaciones residenciales como en proyectos comerciales con inyección a la red. Se conecta al router de la instalación por WiFi o Ethernet, o directamente a la red celular por GSM. Con RS485 integrado se comunica con medidores de energía para gestionar la exportación a la red.

• Monitorea hasta 99 paneles solares
• Comunicación por WiFi, Ethernet o GSM
• Muestreo cada 15 minutos
• Comunicación RS485 con medidores de energía
• Alcance de 200 m en espacio abierto

99 paneles

Límite de monitoreo por unidad

200 m

Alcance máximo en espacio abierto

500 m

Distancia máxima con cable RS485

15 min

Tasa de muestreo de datos

La comunicación con los microinversores se hace por radiofrecuencia propia de 2,4 GHz (tecnología Nordic), sin depender de la red WiFi de la instalación para ese enlace local. Esto reduce la posibilidad de interferencia con otros equipos que comparten esa banda dentro de la vivienda o el techo.

Para salir a internet, el DTU-PRO admite tres vías: WiFi (802.11b/g/n), Ethernet o GSM (850/900/1800/1900 MHz). Esta flexibilidad es útil en zonas rurales o no interconectadas de Colombia donde el WiFi de la instalación no llega con estabilidad hasta el punto donde queda montado el equipo, pero sí hay señal celular.

Visibilidad por panelDatos individuales de cada módulo, no solo del sistema completo El DTU-PRO recopila el rendimiento de cada microinversor por separado, lo que permite identificar un panel con bajo desempeño o una falla puntual sin tener que revisar el arreglo completo módulo por módulo.

• Comunicación localRF 2,4 GHz Nordic Enlace inalámbrico propio entre el DTU-PRO y los microinversores Hoymiles.
• Conexión a la nubeWiFi, Ethernet o GSM Tres opciones de salida a internet según la cobertura disponible en el sitio.
• Medidor de energíaRS485 Comunicación para gestión de exportación a la red.
• Rango de temperatura-20°C a 55°C Opera en exteriores sin protección adicional contra el calor.
• Consumo2,5 W típico Hasta 5 W en consumo máximo.
• Alimentación5V / 2A Adaptador de entrada 100-240V AC, 50 o 60 Hz.

Cómo se integra en la instalación

El DTU-PRO se ubica dentro del alcance de radiofrecuencia de los microinversores (hasta 200 m en espacio abierto) y se conecta al router o a la red celular para transmitir los datos al servidor de monitorización Hoymiles. Si el medidor de energía está a distancia, el cable RS485 permite llegar hasta 500 m.

Comunicación

Comunicación a microinversores	2.4GHz Proprietary RF (Nordic)
Comunicación a medidor	RS485
Comunicación a la nube (GPRS)	GSM 850/900/1800/1900 MHz, Ethernet
Comunicación a la nube (WiFi)	WiFi 802.11b/g/n, Ethernet
Distancia máxima con cable RS485	500 m
Distancia máxima en espacio abierto	200 m
Tasa de muestreo	Cada 15 minutos
Límite de monitoreo de paneles	99

Datos eléctricos y mecánicos

Consumo de energía	2,5 W típico / 5 W máximo
Voltaje/corriente salida adaptador	5V / 2A
Voltaje/frecuencia entrada adaptador	100 a 240 V AC / 50 o 60 Hz
Temperatura ambiente	-20°C a 55°C
Peso	0,35 kg
Dimensiones	3,5 x 12 x 19 cm

¿Cuántos paneles puede monitorear un solo DTU-PRO?

Hasta 99 paneles solares, siempre que estén dentro del alcance de radiofrecuencia hacia los microinversores.

¿Necesito WiFi para que funcione el DTU-PRO?

No es obligatorio. Además de WiFi, el equipo se puede conectar por Ethernet o por red celular GSM, según la cobertura disponible en el sitio de instalación.

¿Cada cuánto se actualizan los datos de monitoreo?

El equipo toma muestras cada 15 minutos y las transmite al servidor de monitorización Hoymiles.

¿Qué distancia máxima admite hacia el medidor de energía?

Hasta 500 metros usando el cable RS485 para la comunicación con el medidor.

¿Puede instalarse a la intemperie?

El equipo opera en un rango de temperatura de -20°C a 55°C. Verifica el grado de protección recomendado por el fabricante si el punto de montaje queda expuesto directamente a la lluvia.

¿El DTU-PRO controla la inyección de energía a la red?

Sí, mediante su puerto RS485 se integra con medidores de energía para la gestión de exportación a la red.

¿Cuál es el alcance máximo de comunicación con los microinversores?

Hasta 200 metros en espacio abierto, sin obstáculos que interfieran con la señal de radiofrecuencia.
