Mini riel solar de aluminio 150mm #17 con goma EPDM Chiko

Chiko - línea Mini Rail railless

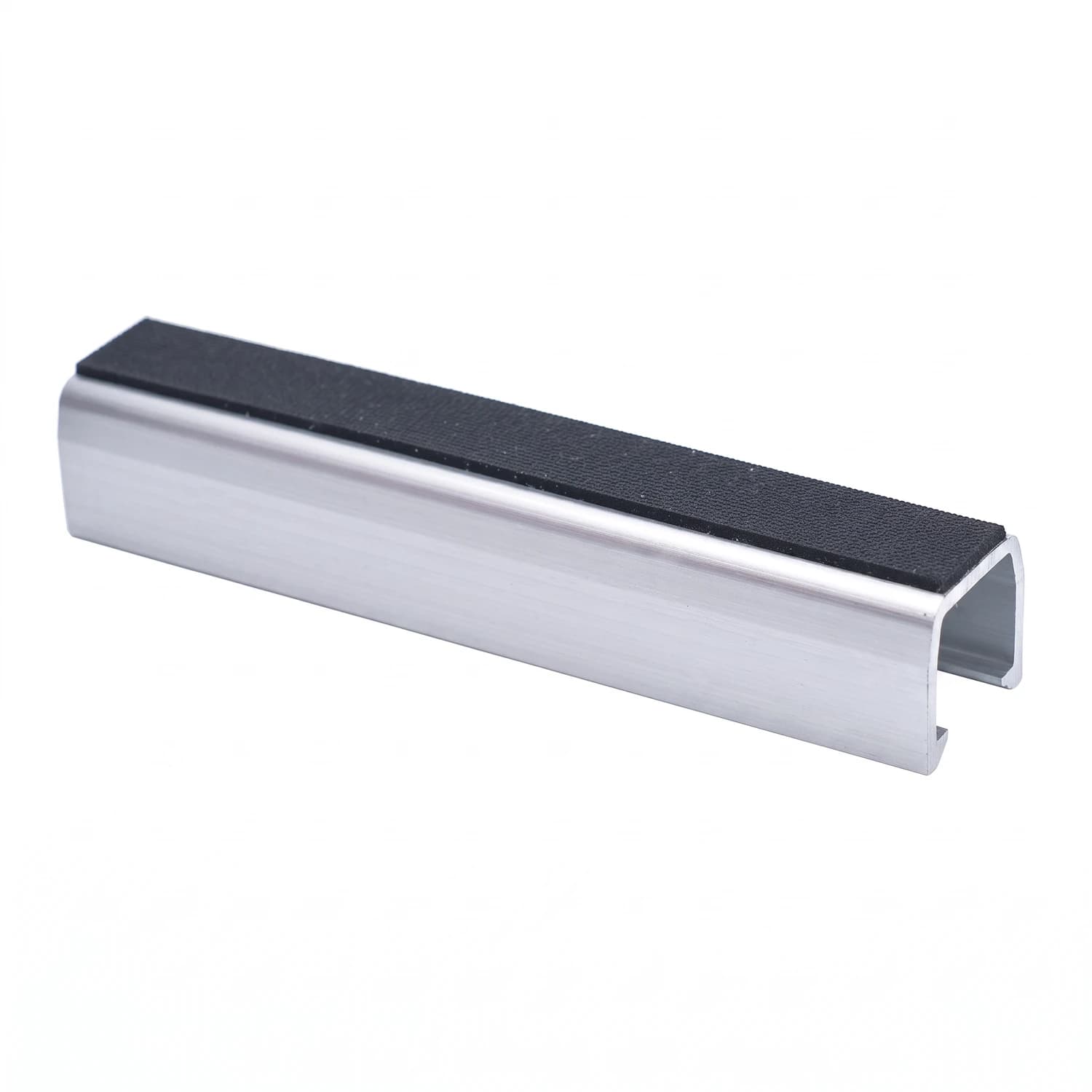

Mini riel de aluminio 150 mm #17 que fija paneles sin rieles largos sobre chapa metálica

Montaje directo a la cresta de la cubierta, sin estructuras longitudinales.

El mini riel Chiko #17 de 150 mm es un anclaje puntual para techos de chapa trapezoidal o corrugada que reemplaza el riel continuo de 2 a 4 metros. Se atornilla directamente sobre la cresta de la lámina y recibe las mismas grapas mid clamp y end clamp de canal C/T que usarías con un riel tradicional. Al eliminar el perfil largo, baja el peso sobre el techo, se reduce el volumen de transporte y se acorta el tiempo de instalación en obra.

• Sistema railless de 150 mm
• Aluminio Al6005-T5 anodizado
• Base con goma EPDM integrada
• Compatible con grapas C/T estándar
• Para chapa trapezoidal, greca y corrugada

150 mm

Longitud del perfil

Al6005-T5

Aleación de aluminio anodizada

EPDM

Goma de sellado en la base

En techos industriales y residenciales de lámina metálica, el mini riel se convierte en el punto de anclaje directo sobre cada cresta, en lugar de correr un perfil continuo de un extremo a otro del faldón. Esto simplifica la logística de un proyecto: en vez de transportar barras de varios metros que ocupan espacio y se manipulan con cuidado, se distribuyen piezas cortas y livianas que caben en cualquier vehículo y se instalan con tornillos autoperforantes.

La base del perfil trae adherida una tira de caucho EPDM que sella cada punto de perforación contra el ingreso de agua y amortigua las vibraciones que genera el viento o la dilatación térmica de la lámina. Ese sello también evita el contacto directo entre el aluminio del riel y el metal del techo, lo que reduce el riesgo de corrosión galvánica en instalaciones cercanas a la costa o en ambientes con agentes industriales.

Montaje sin riel largoMenos peso y menos flete Al prescindir de rieles de 2 a 4 metros, el sistema baja la carga muerta sobre la cubierta y reduce lo que ocupa el material en el transporte y el almacenamiento, algo que pesa en proyectos con techos livianos o distantes de la ciudad.

• EstructuraAl6005-T5 anodizado Resiste cargas de viento y la exposición prolongada a la intemperie sin perder integridad mecánica.
• SelladoGoma EPDM en la base Cierra el punto de perforación contra filtraciones de agua de lluvia.
• Aislamiento galvánicoSin contacto directo aluminio-lámina Evita la corrosión por par galvánico entre el riel y el techo metálico.
• CompatibilidadCanal C/T Recibe grapas mid clamp y end clamp estándar del mercado.
• SuperficieChapa trapezoidal, greca y corrugada Se ajusta al perfil de la cresta de estos techos metálicos.
• FijaciónTornillo autoperforante Se instala directo sobre la cresta sin taladro previo.

Especificaciones técnicas

Marca	Chiko
Modelo	CK-FTH-17-150 (Mini Rail #17)
Longitud	150 mm
Material	Aleación de aluminio Al6005-T5
Acabado	Anodizado
Sellado	Goma EPDM preadherida en la base
Compatibilidad de grapas	Canal C/T (mid clamp y end clamp)
Superficies compatibles	Chapa trapezoidal, perfil greca, lámina corrugada
Fijación	Tornillo autoperforante sobre cresta

Preguntas frecuentes

¿Cuántos mini rieles necesito por panel?

Depende del diseño de anclaje y de la carga de viento de la zona, pero al ser un punto de fijación individual (no un riel continuo) se calculan por cada cresta donde apoya el módulo, generalmente varios puntos por panel según su largo.

¿Sirve para techo de teja de barro o solo para chapa metálica?

Está diseñado para fijarse sobre la cresta de chapa trapezoidal, perfil greca o lámina corrugada. Para teja de barro se necesita otro tipo de anclaje.

¿Qué grapas necesito para sujetar el panel al mini riel?

Cualquier grapa mid clamp o end clamp estándar compatible con canal C/T, las mismas que se usan con un riel largo tradicional.

¿La goma EPDM ya viene instalada o hay que pegarla en obra?

Viene preadherida en la base del perfil, lista para instalar sin pasos adicionales de sellado.

¿Necesito un riel largo adicional o el mini riel reemplaza todo el sistema de montaje?

El mini riel #17 reemplaza al riel largo continuo: se fija directamente sobre la cresta de la chapa y recibe las grapas del módulo sin necesidad de un perfil longitudinal adicional.

¿Resiste ambientes con salinidad, como zonas costeras?

Sí, el acabado anodizado del Al6005-T5 y la separación que da la goma EPDM entre el aluminio y la lámina metálica protegen el conjunto de la corrosión en ambientes con alta salinidad.

¿Qué tornillería se usa para fijarlo a la chapa?

Tornillos autoperforantes, que se instalan directo sobre la cresta de la chapa sin necesidad de perforación previa.
