Mid Clamp Ajustable 30-40mm CK-FT-AM2 Chico

CHIKO - Estructuras de montaje solar

Grapa intermedia ajustable 30-40 mm para unir paneles de distinto espesor con una sola pieza

Fijación central para sistemas fotovoltaicos sobre riel

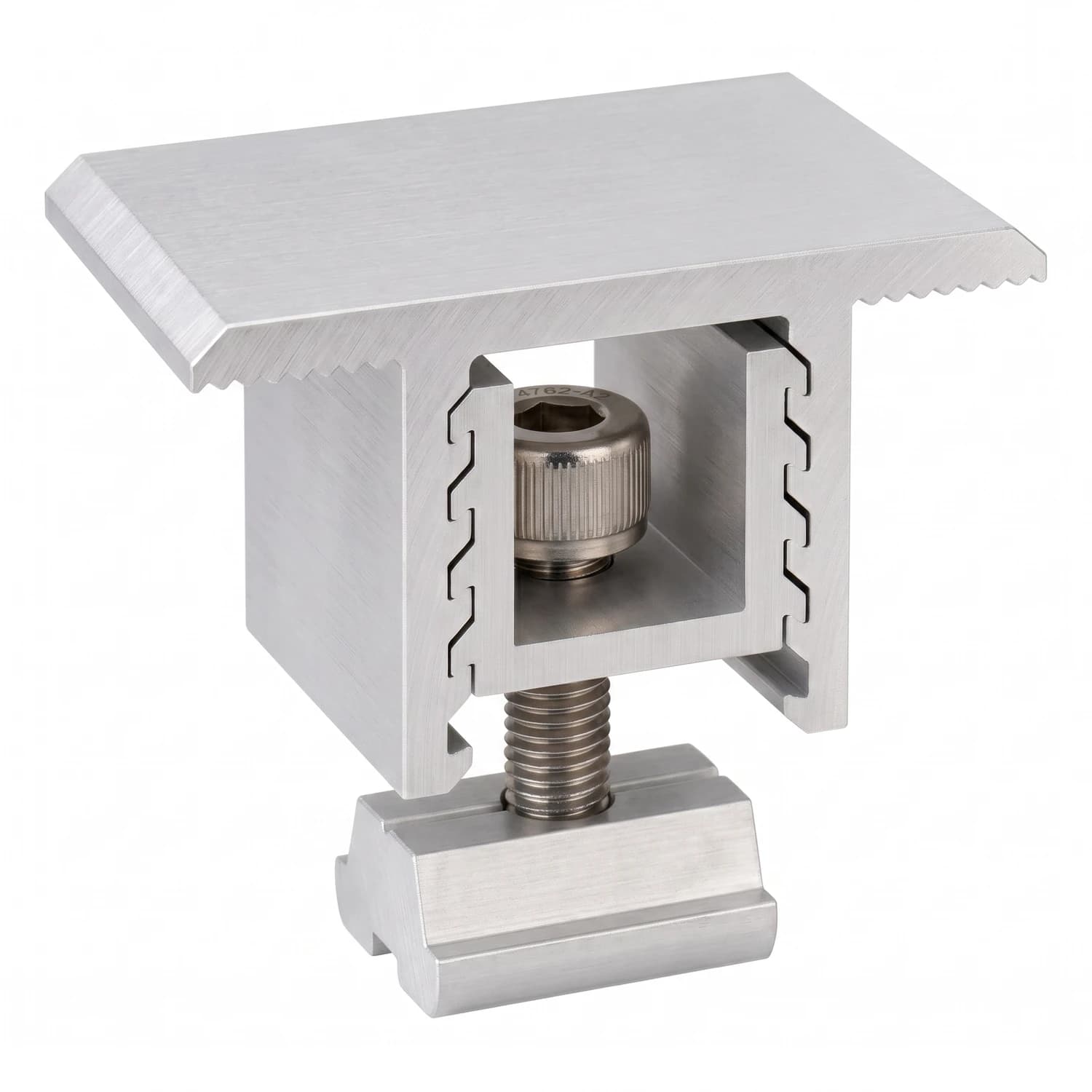

La grapa intermedia CK-FT-AM2 sujeta dos paneles solares adyacentes sobre el mismo riel, con un mecanismo regulable que se adapta a marcos de 30, 35 y 40 mm sin cambiar de referencia. Distribuye la presión de forma simétrica sobre ambos marcos para evitar deformaciones o microfisuras en las celdas. Su cuerpo en aluminio anodizado y tornillería en acero inoxidable resisten la intemperie durante toda la vida útil de la instalación. Pensada para reducir el número de referencias que el instalador debe llevar a obra.

• Ajuste de 30 mm a 40 mm en una sola pieza
• Cuerpo en aluminio AL6005-T5 anodizado
• Tornillería en acero inoxidable SUS304
• Bloqueo por corredera dentada interna
• Tuerca tipo T o click de inserción rápida
• Compatible con rieles de montaje Chiko y perfiles estándar

30-40 mm

Rango de ajuste de marco

AL6005-T5

Aleación de aluminio del cuerpo

SUS304

Acero inoxidable de tornillo y tuerca

En una instalación con paneles de distintos fabricantes o distintos espesores de marco, es común terminar con dos o tres tipos de mid clamp guardados en el almacén. La CK-FT-AM2 elimina ese problema: un solo modelo cubre marcos de 30, 35 y 40 mm gracias a su corredera dentada interna, que se ajusta y se bloquea al apretar el tornillo central. El resultado es un apoyo continuo y simétrico sobre los dos marcos contiguos, sin puntos de presión que dañen el aluminio ni las celdas del panel.

El cuerpo se fabrica en aluminio extruido AL6005-T5 con acabado anodizado plateado, lo que le da resistencia a la corrosión galvánica y a la radiación ultravioleta. Esto es relevante en instalaciones de la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad del ambiente deterioran más rápido los herrajes sin protección. La tornillería en acero inoxidable SUS304 (tornillo Allen y tuerca de inserción rápida) mantiene el apriete estable con el paso del tiempo y bajo cargas de viento.

Logística de obraUn solo clamp para tres espesores de marco Estandarizar la CK-FT-AM2 en el inventario evita comprar referencias distintas por cada rango de altura de marco, y reduce el margen de error al instalar paneles de proveedores diferentes en el mismo proyecto.

• AjusteCorredera dentada Regula la altura de sujeción de 30 a 40 mm y se bloquea al apretar el tornillo central.
• CuerpoAluminio AL6005-T5 Acabado anodizado plateado resistente a la corrosión y a la radiación UV.
• TornilleríaAcero inoxidable SUS304 Tornillo cabeza cilíndrica Allen y tuerca de inserción rápida.
• MontajeTuerca tipo T o click Inserción y deslizamiento directo en el canal superior del riel.
• Distribución de cargaApoyo simétrico Reparte la presión entre los dos marcos contiguos sin deformarlos.
• CompatibilidadRieles Chiko y perfiles estándar Se instala en canales de montaje compatibles con el sistema.

Instalación en obra

Cuatro pasos

Secuencia de montaje

Paso	Acción
1	Posicionar los dos paneles adyacentes sobre el riel
2	Deslizar el clamp con su tuerca tipo T o click en el canal superior del riel
3	Ajustar la altura del clamp según el espesor de marco (30, 35 o 40 mm)
4	Apretar el tornillo Allen central con el torque de apriete recomendado

Especificaciones técnicas

Marca	CHIKO
SKU	CK-FT-AM2
Tipo	Grapa intermedia ajustable (mid clamp)
Rango de ajuste de marco	30 mm a 40 mm (30 / 35 / 40 mm)
Material del cuerpo	Aluminio extruido AL6005-T5 anodizado
Material de perno y tuerca	Acero inoxidable SUS304
Compatibilidad	Rieles de montaje Chiko y perfiles compatibles estándar
Aplicación	Sujeción intermedia continua entre paneles solares fotovoltaicos

Preguntas frecuentes

¿La CK-FT-AM2 sirve para paneles de cualquier marca?

Sirve para cualquier panel cuyo marco tenga un espesor entre 30 mm y 40 mm, que es el rango que cubre el mecanismo ajustable. No depende de la marca del panel, sino del grosor del marco.

¿Necesito un clamp distinto si los dos paneles adyacentes tienen espesores diferentes?

No. La corredera dentada se ajusta de forma independiente al apretar el tornillo, por lo que la misma pieza puede acomodar marcos de distinto grosor dentro del rango de 30 a 40 mm.

¿Con qué rieles es compatible este mid clamp?

Está diseñado para deslizarse en el canal superior de los rieles de montaje Chiko y perfiles compatibles estándar mediante su tuerca tipo T o click.

¿Qué material protege la grapa de la corrosión en zonas costeras?

El cuerpo es de aluminio AL6005-T5 con acabado anodizado plateado, y la tornillería es de acero inoxidable SUS304, ambos pensados para resistir la humedad y la salinidad de ambientes como la costa Caribe o el Pacífico colombiano.

¿Qué herramienta necesito para instalarla?

Solo una llave Allen para apretar el tornillo de cabeza cilíndrica con hexágono interior hasta el torque de apriete recomendado.

¿La grapa puede dañar el marco del panel si se aprieta de más?

El diseño reparte la presión de forma simétrica y continua sobre los dos marcos contiguos para evitar deformaciones, pero como con cualquier clamp de aluminio, el apriete debe respetar el torque recomendado para no forzar el marco ni las celdas.

• Marca CHIKO especializada en estructuras de montaje solar
• Componentes en aluminio y acero inoxidable para intemperie
• Disponible en Solartex con despacho a todo el territorio nacional
