Grounding clip conexión a tierra para paneles fotovoltaicos SOEN

SOEN - Herrajería y perfilería

Grounding clip de conexión a tierra para paneles fotovoltaicos, un solo clip por punto de sujeción

Puesta a tierra pasiva en cada End-Clamp y Mid-Clamp de la estructura solar

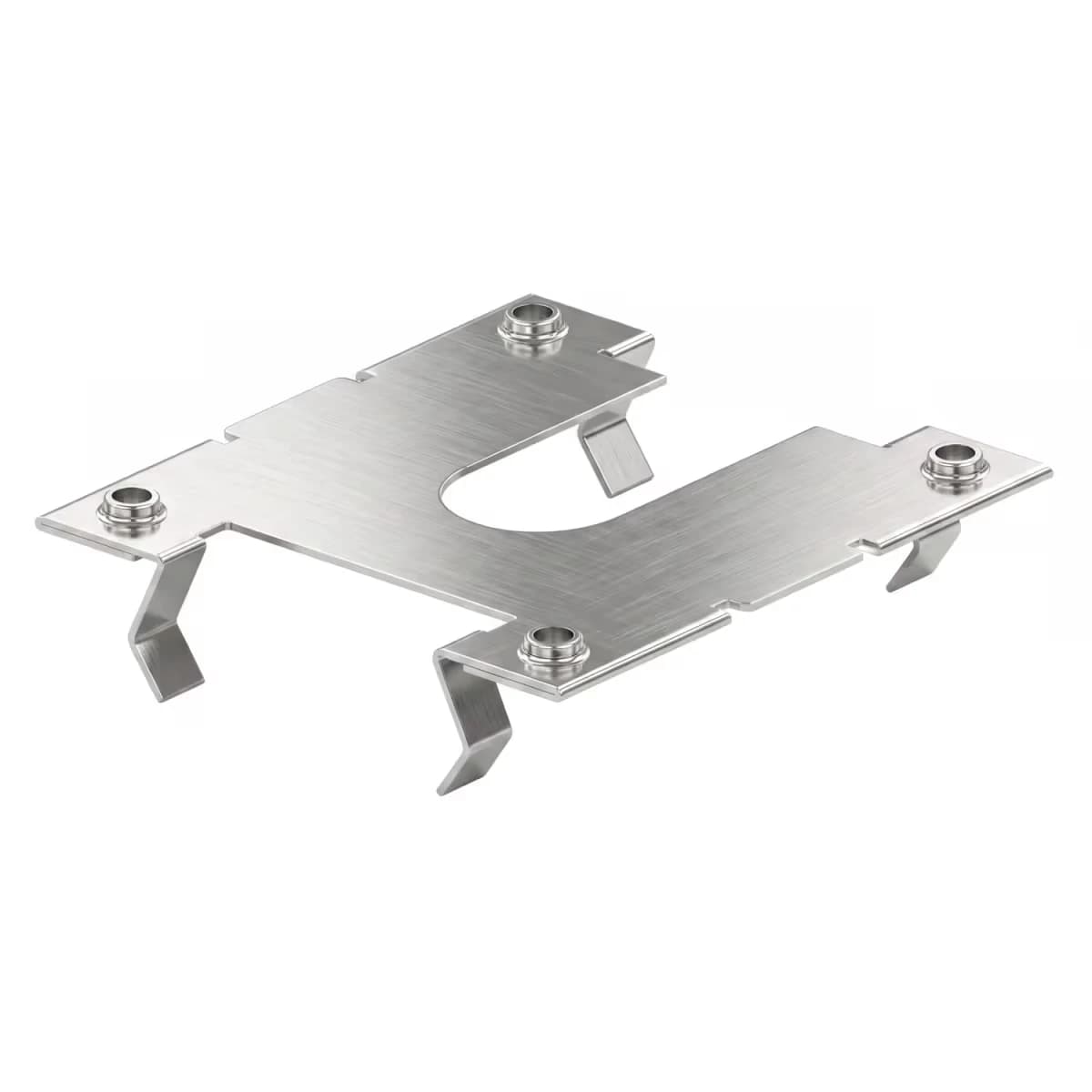

El grounding clip SOEN se ubica entre el marco del panel y el riel de montaje. Sus dientes perforan el recubrimiento anodizado de ambas superficies y crean un puente conductivo sin necesidad de cable ni terminal adicional. Se instala en el mismo punto donde ya va el clamp de sujeción, sin agregar pasos al montaje. Es la pieza que convierte cada punto de anclaje en un punto de puesta a tierra.

• Acero inoxidable SUS 304 galvanizado en caliente
• Se instala junto al End-Clamp o Mid-Clamp, sin cableado extra
• Perfora el anodizado del marco y del riel
• Peso de 2 gramos por unidad
• Espesor de 0,2 mm

30 x 33 mm

Dimensiones del clip

0,2 mm

Espesor de la lámina

2 g

Peso por unidad

304 SUS

Grado de acero inoxidable

Un panel fotovoltaico y su riel de montaje suelen tener recubrimientos anodizados que actúan como aislante entre ambas piezas, lo que impide que la corriente de falla circule de forma controlada hacia tierra. El grounding clip resuelve esto de forma mecánica: sus dientes atraviesan el anodizado del marco del panel y del riel al mismo tiempo que se aprieta el clamp, dejando ambas piezas conductivamente unidas sin necesidad de un cable de puente entre cada módulo.

Al fabricarse en acero inoxidable SUS 304 con galvanizado en caliente, el clip resiste la corrosión en instalaciones expuestas a la intemperie durante años, incluida la humedad y salinidad del Pacífico y la costa Caribe colombianos, donde la falla de continuidad eléctrica por oxidación de componentes es más frecuente. Colombia está entre los países con mayor densidad de descargas atmosféricas del mundo, y una estructura fotovoltaica bien aterrizada en cada punto de apoyo reduce el riesgo de daño por sobretensión inducida en el sistema.

Instalación integradaUn clip, un punto, sin cable de puente Cada grounding clip se coloca en el mismo punto donde va el End-Clamp o el Mid-Clamp, así que la puesta a tierra queda resuelta en el mismo paso de montaje de la estructura, sin cableado adicional entre paneles ni terminales que revisar más adelante.

• MaterialSUS 304 galvanizado Acero inoxidable con tratamiento de galvanizado en caliente para resistir la intemperie.
• CompatibilidadEnd-Clamp y Mid-Clamp Diseñado para instalarse en los mismos puntos de sujeción de la estructura SOEN.
• Peso2 gramos No agrega carga relevante a la estructura del panel.
• Espesor0,2 mm Lámina delgada que se acopla entre el marco del panel y el riel sin generar holguras.
• Dimensiones30 x 33 mm Tamaño compacto que no interfiere con el montaje del panel.
• FunciónContinuidad eléctrica Convierte el panel y el riel en una sola pieza conductiva.

Datos técnicos del grounding clip

Material	Acero inoxidable SUS 304
Tratamiento	Galvanizado en caliente
Espesor	0,2 mm
Alto	30 mm
Ancho	33 mm
Peso	2 g
Referencia	ERHSSCSOHC06

Instalación

Ubicación	Entre el marco del panel y el riel de montaje
Punto de fijación	End-Clamp y Mid-Clamp
Contenido	1 grounding clip por unidad

Preguntas frecuentes

¿Cuántos grounding clips necesito por panel?

Se coloca uno en cada punto donde haya un End-Clamp o un Mid-Clamp, así que el número depende de cuántos clamps tenga tu estructura, no del tamaño del panel.

¿El clip reemplaza el cable de puesta a tierra del sistema?

No. El clip da continuidad eléctrica entre el panel y el riel en cada punto de apoyo, pero el riel o la estructura completa igual debe conectarse a la barra de tierra del sistema con el conductor correspondiente.

¿Sirve con cualquier marco de panel o riel?

Está diseñado para acoplarse en los puntos de instalación de los clamps SOEN. Si vas a usarlo con estructura o clamps de otra marca, confirma que las dimensiones del riel y del marco coincidan con las del clip.

¿Necesita mantenimiento después de instalado?

No requiere mantenimiento periódico. Al estar fabricado en acero inoxidable galvanizado, mantiene el contacto conductivo sin intervención mientras el clamp permanezca ajustado.

¿El peso del clip afecta la carga de la estructura?

No. Con 2 gramos por unidad, su peso es despreciable frente a la carga que ya soporta la estructura de montaje.

¿Se instala antes o después de ajustar el clamp?

El clip se ubica en el punto de apoyo y sus dientes perforan el anodizado al momento de apretar el End-Clamp o Mid-Clamp, quedando fijo como parte del mismo ensamble.

• SOEN fabrica herrajes y perfilería para estructuras fotovoltaicas.
• Solartex despacha este grounding clip a todo el territorio nacional.
• Compatible con las líneas de clamps SOEN para montaje de paneles solares.
