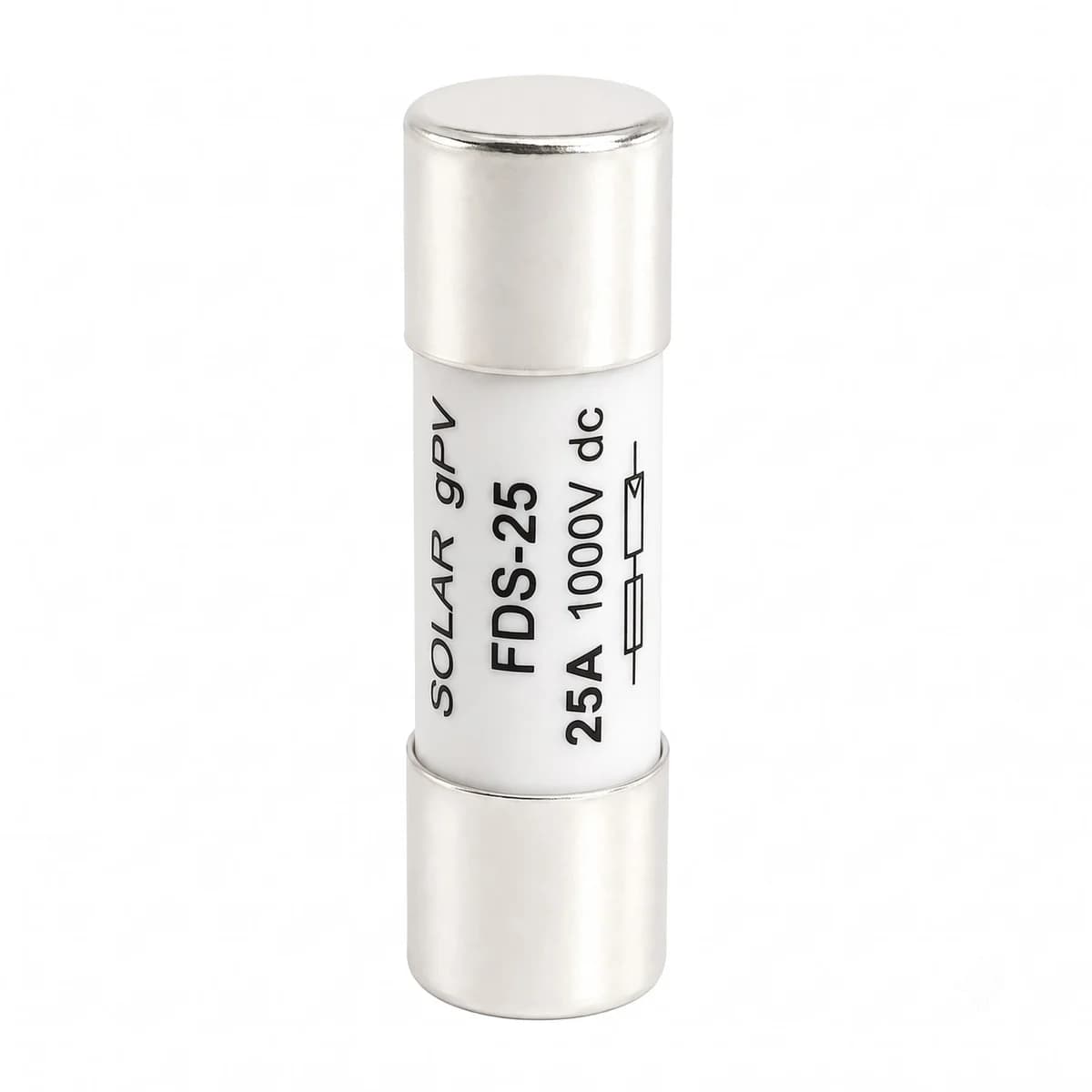

Fusible fotovoltaico 10x38 25A 1000V DC Moreday

Moreday - serie YRPV-30/32

Fusible fotovoltaico 10x38 25A 1000V DC que corta la corriente de retroalimentación antes de que llegue al inversor

Protección específica para strings de paneles solares en corriente continua.

El fusible YRPV-30 se instala entre los paneles solares y el inversor para interrumpir la conexión cuando aparece una corriente de retroalimentación por encima de lo que el circuito puede soportar. Su cuerpo de 10x38 mm y su tensión de trabajo de 1000V DC lo hacen apto para strings de alta tensión, algo cada vez más común en instalaciones residenciales e industriales en Colombia. También sirve en otros circuitos de corriente continua que necesiten protección contra sobrecarga, cortocircuito o fuga de corriente.

• Corriente nominal 25A
• Tensión de trabajo 1000V DC
• Cuerpo cilíndrico 10x38 mm
• Compatible con portafusibles MDPV-30 Moreday
• Protección específica para corriente continua fotovoltaica

25 A

Corriente nominal

1000 V DC

Tensión máxima de operación

10x38 mm

Dimensiones del cuerpo

En un sistema fotovoltaico con varios strings en paralelo, cada string puede recibir corriente de retroalimentación de los demás cuando hay una falla o un desbalance. Sin un fusible dedicado en cada string, esa corriente inversa puede terminar dañando los módulos o el inversor. El YRPV-30 se instala justo para cortar esa ruta antes de que el problema escale.

Al ser un fusible independiente del portafusible, el cambio después de una actuación es simple: se retira el cuerpo dañado y se coloca uno nuevo sin tocar el cableado ni el portafusible MDPV-30 al que va montado.

Protección de stringCorta antes de que la falla llegue al inversor El fusible actúa como el punto débil calculado del circuito: se sacrifica él para que el inversor y los módulos no reciban una corriente que no fueron diseñados para soportar.

• Rango de tensión1000V DC Cubre strings fotovoltaicos de alta tensión sin necesitar un fusible distinto por rango.
• Formato10x38 mm Medida estándar de la industria, compatible con portafusibles del mismo formato.
• Corriente nominal25A Dimensionado para strings con esa corriente de operación o cercana.
• CompatibilidadPortafusible MDPV-30 Diseñado por el mismo fabricante para montar el fusible sin adaptaciones.
• Uso adicionalCircuitos DC en general Sirve también para protección contra sobrecarga o cortocircuito en otros equipos que operen en corriente continua.
• ReemplazoCambio simple El fusible se retira y se reemplaza sin desconectar el cableado del portafusible.

Especificaciones eléctricas

Corriente nominal	25A
Tensión máxima	1000V DC

Especificaciones físicas

Dimensiones	10x38 mm
Portafusible compatible	MDPV-30 (Moreday)

¿Este fusible sirve para cualquier string fotovoltaico?

Sirve para strings cuya corriente de operación esté cerca de los 25A nominales y cuya tensión no supere los 1000V DC. Si el string trabaja con otra corriente, hay que verificar el fusible correcto para ese valor.

¿Necesito el portafusible MDPV-30 para instalarlo?

Sí, este fusible está pensado para montarse en el portafusible MDPV-30 de Moreday, que facilita el cambio sin manipular el cableado.

¿Puedo usarlo en un circuito que no sea fotovoltaico?

Sí, además de proteger strings solares, puede usarse en otros circuitos de corriente continua que requieran protección contra sobrecarga, cortocircuito o fuga de corriente.

¿Qué pasa cuando el fusible actúa?

Interrumpe la conexión del string, cortando el paso de corriente hacia el inversor. Hay que revisar la causa de la falla antes de reemplazar el fusible por uno nuevo.

¿Cuántos fusibles necesito por instalación?

Se recomienda uno por cada string en paralelo cuando el sistema tiene más de dos strings, para aislar la falla de uno sin afectar a los demás.

¿Es fácil de reemplazar después de que actúa?

Sí, al estar montado en el portafusible MDPV-30 basta con retirar el cuerpo del fusible y colocar uno nuevo, sin desconectar el cableado.

• Moreday fabrica dispositivos de protección para instalaciones fotovoltaicas y circuitos de corriente continua.
• La serie YRPV-30/32 está diseñada para trabajar junto con los portafusibles MDPV-30 del mismo fabricante.
