End Clamp Ajustable 30-40mm CK-FT-AE2 Chico

CHIKO - sistemas de montaje solar

End clamp ajustable 30-40mm que se adapta a paneles de distintos grosores con un solo soporte

El pie de montaje final que elimina el problema de tener varios tipos de sujeción en bodega.

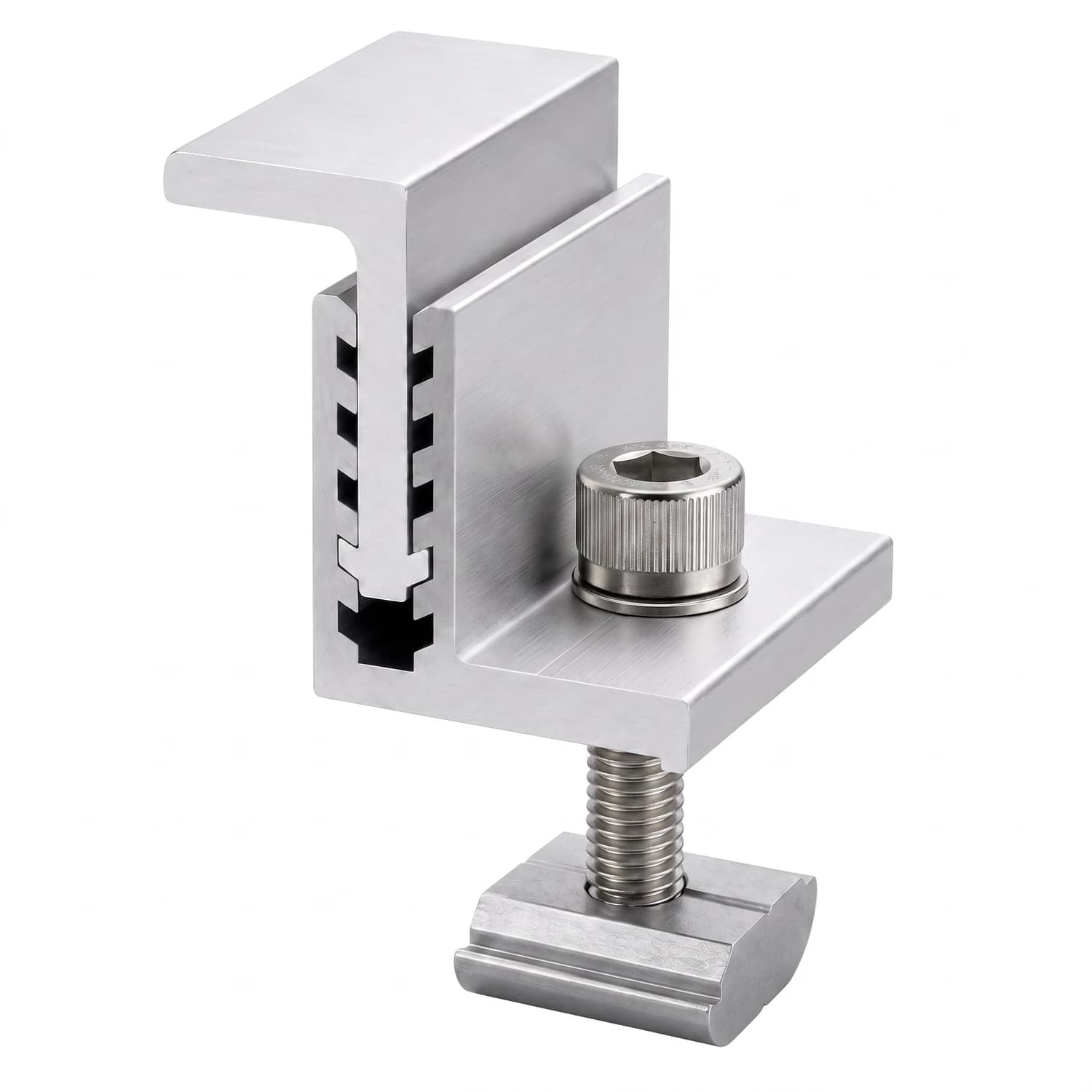

El CK-FT-AE2 es un pie de montaje final (end clamp) diseñado para sujetar el borde de los paneles solares al riel. Su tornillo hexagonal moleteado permite ajustar la altura en incrementos milimétricos, por lo que sirve tanto para paneles de 30mm como de 35mm o 40mm de marco. La combinación de aluminio anodizado y acero inoxidable lo hace apto para instalaciones expuestas a humedad y salinidad, como las de la costa Caribe y el Pacífico colombiano.

• Ajuste de altura de 30mm a 40mm
• Tornillo hexagonal moleteado en acero inoxidable
• Base en aluminio extruido AL6005-T5
• Acabado anodizado plateado de 10 micrones o más
• Sistema de anclaje tuerca en T preensamblada
• Compatible con rieles CHIKO y rieles con ranura lateral estándar

30-40 mm

Rango de ajuste de altura

10 μm

Espesor mínimo de anodizado

304/316 SUS

Acero inoxidable del tornillo de ajuste

10 años

Garantía del fabricante

En un proyecto residencial o comercial es común recibir paneles de distintos fabricantes o incluso distintos lotes del mismo modelo, con variaciones de un par de milímetros en el grosor del marco. Con soportes de medida fija, esa diferencia obliga a tener varias referencias en stock y a identificar cuál va en cada fila de paneles. El CK-FT-AE2 resuelve esto con un mecanismo de ajuste continuo: se gira el tornillo hexagonal hasta que la base haga contacto firme con el marco del panel, sin importar si mide 30, 35 o 40mm.

La instalación sigue el sistema T-Clip de CHIKO: la tuerca en T viene preensamblada y se desliza por la ranura lateral del riel hasta la posición deseada. Ahí se ajusta la altura con el tornillo moleteado y se aprieta para dejar el panel sujeto. No se necesitan piezas sueltas ni herramientas especiales, lo que reduce el tiempo de montaje en cubierta y el riesgo de perder tornillos o tuercas durante la instalación.

Un soporte, varios grosoresAjuste milimétrico de 30mm a 40mm El mismo end clamp sirve para paneles delgados y para los modelos más gruesos del mercado, sin cambiar de referencia entre proyectos.

• Material de la baseAluminio AL6005-T5 Ligero, resistente y con buena resistencia a la corrosión.
• AcabadoAnodizado plateado ≥10 μm Protección adicional contra UV y humedad.
• Tornillo de ajusteAcero inoxidable SUS304/316 Resiste ambientes de alta salinidad.
• AnclajeTuerca en T preensamblada Se desliza directo en la ranura del riel.
• CompatibilidadRieles CHIKO y compatibles Ranura lateral estándar.
• AplicaciónSujeción final de panel Para el extremo de la fila de paneles en el riel.

Especificaciones técnicas

Tipo de producto	Pie de montaje final ajustable (end clamp)
Rango de ajuste de altura	30mm a 40mm, ajuste milimétrico
Material de la base	Aluminio extruido AL6005-T5
Acabado	Anodizado plateado, 10 micrones o más
Material del tornillo de ajuste	Acero inoxidable SUS304 o SUS316
Tipo de tornillo	Cabeza hexagonal moleteada, con arandela integrada
Sistema de anclaje	Tuerca en T CHIKO preensamblada
Compatibilidad	Rieles CHIKO y rieles con ranura lateral estándar

10

Años

Garantía del fabricante CHIKO respalda sus sistemas de montaje con 10 años de garantía sobre el producto.

¿Este end clamp sirve para cualquier grosor de panel?

Se ajusta a paneles de entre 30mm y 40mm de grosor de marco, que es el rango donde caen la mayoría de los paneles residenciales y comerciales del mercado.

¿Necesito herramientas especiales para instalarlo?

No. Se ajusta con una llave hexagonal estándar sobre el tornillo moleteado, y la tuerca en T se desliza directo en la ranura del riel sin piezas adicionales.

¿Es compatible con rieles de otras marcas?

Es compatible con rieles CHIKO y con otros rieles que tengan ranura lateral estándar del mismo tipo.

¿Dónde se usa este soporte en la instalación, al inicio o al final de la fila?

Es un pie de montaje final (end clamp), es decir, se instala en los extremos de la fila de paneles, sujetando el borde exterior del panel al riel.

¿Resiste ambientes costeros con alta salinidad?

Sí. La base es de aluminio anodizado y el tornillo de ajuste es de acero inoxidable SUS304 o SUS316, materiales pensados para resistir la corrosión en zonas de alta salinidad como la costa Caribe o el Pacífico colombiano.

¿Incluye la tuerca en T o se compra por separado?

La tuerca en T viene preensamblada con el soporte, no es necesario comprarla ni montarla por separado.

• Marca CHIKO, sistemas de montaje solar
• Garantía de 10 años del fabricante
• Despacho a todo el territorio nacional
