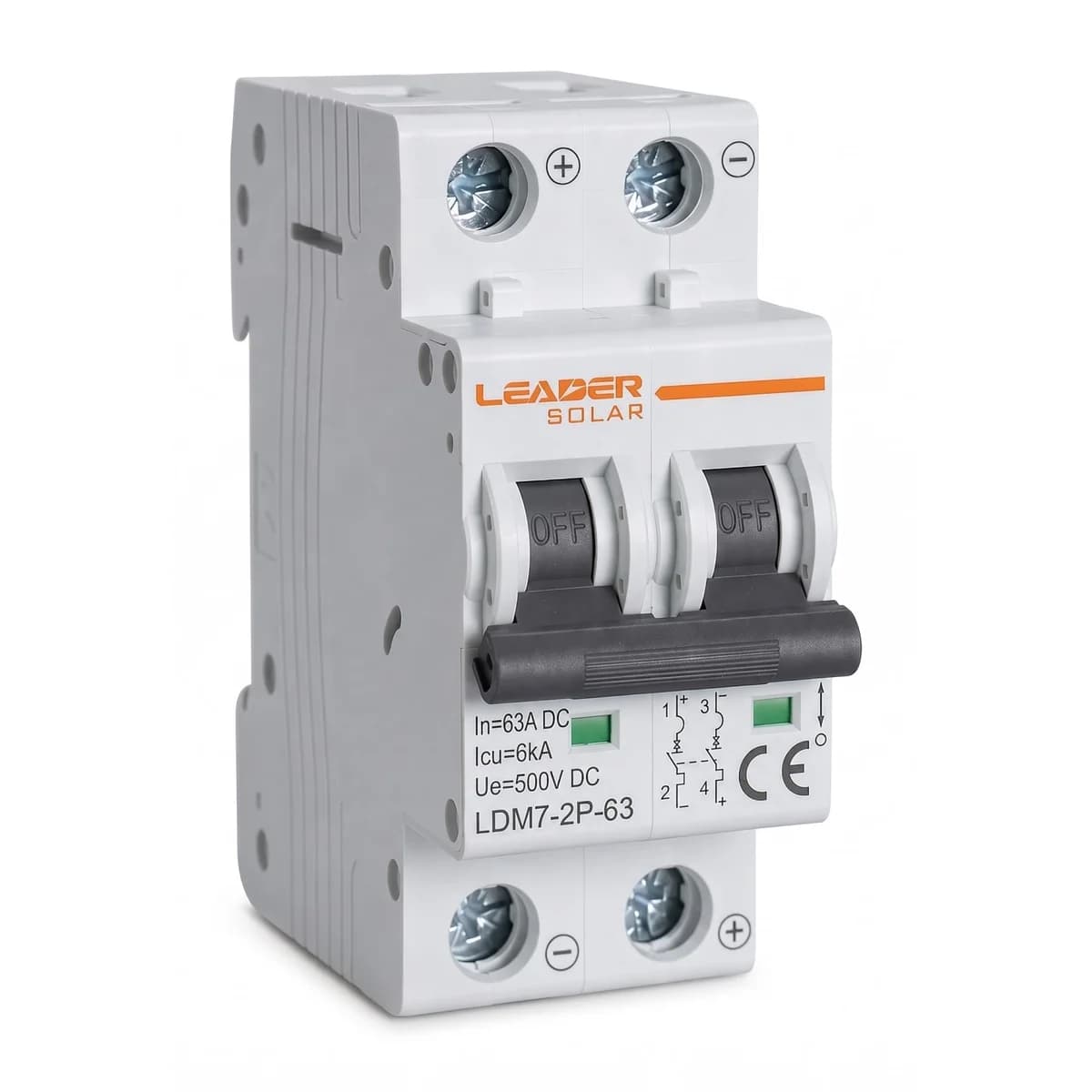

Breaker termomagnético DC 63A 500VDC 2P LDM7 Leader

Leader - línea LDM7

Breaker termomagnético DC 63A 500VDC 2P para proteger strings fotovoltaicos de mayor tensión

Interruptor termomagnético de dos polos para corriente continua, pensado para tableros DC de sistemas solares.

El LDM7-2P-63 combina disparo térmico por sobrecarga y disparo magnético instantáneo ante cortocircuito, en un cuerpo modular que se monta en riel DIN de 35 mm. Está hecho para trabajar en configuraciones de dos polos hasta 500 VDC, lo que lo hace apto tanto para strings fotovoltaicos como para la entrada DC de inversores, controladores o bancos de baterías. Cumple con la norma IEC/EN 60947-2 y soporta 4.000 ciclos eléctricos y 10.000 mecánicos.

• Corriente nominal de 63 A
• Tensión de trabajo hasta 500 VDC en 2P
• Capacidad de ruptura de 6.000 A
• Grado de protección IP20
• Disparo termomagnético (sobrecarga y cortocircuito)
• Montaje en riel DIN de 35 mm

63 A

Corriente nominal In

500 VDC

Tensión de trabajo en 2P

6.000 A

Capacidad de ruptura

IP20

Grado de protección

4.000 ciclos

Vida eléctrica

En instalaciones solares, este breaker se ubica entre la caja combinadora de strings y el inversor, o a la entrada de un banco de baterías, cortando la corriente cuando detecta una sobrecarga sostenida o un cortocircuito franco. El rango térmico de disparo va de 1,05 a 1,30 veces la corriente nominal, y el magnético actúa entre 8 y 12 veces In, lo que separa una sobrecarga leve de una falla que exige desconexión inmediata.

El cuerpo compacto y el terminal por cable, busbar tipo pin o tipo fork permiten cablear varios polos en tableros DC con poco espacio, algo útil en instalaciones residenciales donde el gabinete no siempre tiene el tamaño ideal. Además, trae indicador de posición de contacto, así que el instalador confirma de un vistazo si el breaker está abierto o cerrado sin necesidad de medir.

Protección en 2 polosHasta 500 VDC de tensión de trabajo La configuración de dos polos permite proteger strings fotovoltaicos de mayor tensión, algo frecuente en instalaciones de mediana y gran escala donde el string suma varios paneles en serie.

• DisparoTermomagnético Protege contra sobrecarga (térmico) y cortocircuito (magnético instantáneo).
• Ruptura6.000 A Capacidad de interrupción nominal según IEC/EN 60947-2.
• ProtecciónIP20 Grado de protección para instalación en tablero cerrado.
• TerminalCable, pin o fork Compatible con distintos tipos de conexión según el tablero.
• MontajeRiel DIN 35 mm Instalación estándar en gabinetes DC.
• Vida útil4.000 ciclos eléctricos Y 10.000 ciclos mecánicos de operación.

Datos eléctricos

Estándar	IEC/EN 60947-2
Tipo de disparo	Termomagnético
Número de polos	2P
Corriente nominal In	63 A
Tensión nominal Ue (2P)	500 VDC
Capacidad de ruptura	6.000 A
Tensión soportada al impulso (1,5/50) Uimp	4.000 V
Tensión de ensayo dieléctrico 1 min	3 kV
Característica de disparo térmico	1,05 a 1,30 x In
Característica de disparo magnético	8 a 12 x In

Datos mecánicos y de instalación

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Tipo de conexión de terminal	Cable, busbar tipo pin o tipo fork
Tamaño máximo de terminal para cable	25 mm²
Torque máximo de apriete	2,5 N.m
Instalación	Montaje en riel DIN de 35 mm

Preguntas frecuentes

¿Este breaker sirve para proteger un string fotovoltaico completo?

Sí, en configuración de 2 polos soporta hasta 500 VDC, suficiente para strings de mayor tensión que en configuraciones de un polo requerirían otro modelo.

¿Puedo usarlo en la entrada DC de un inversor?

Sí, es una de sus aplicaciones recomendadas, tanto para seccionar como para proteger la entrada DC de inversores, controladores o bancos de baterías.

¿Qué diferencia hay entre el disparo térmico y el magnético?

El térmico actúa entre 1,05 y 1,30 veces la corriente nominal ante una sobrecarga sostenida; el magnético actúa de forma instantánea entre 8 y 12 veces In cuando hay un cortocircuito.

¿Qué tipo de terminal necesito para conectarlo?

Admite conexión por cable, por busbar tipo pin o tipo fork, con un calibre máximo de 25 mm² y un torque de apriete de 2,5 N.m.

¿En qué tipo de tablero se instala?

Se monta en riel DIN de 35 mm, dentro de tableros DC residenciales, comerciales o industriales, con grado de protección IP20 para gabinete cerrado.

¿Cuánto dura antes de necesitar cambio?

Está diseñado para 4.000 ciclos eléctricos y 10.000 ciclos mecánicos de operación.

¿Qué norma cumple?

Cumple con IEC/EN 60947-2, la norma de referencia para interruptores termomagnéticos de baja tensión.
