Breaker termomagnético DC 32A 500VDC 2P LDM7 Leader

Leader - línea LDM7

Breaker termomagnético DC 32A 500VDC con capacidad de ruptura de 6 kA para strings fotovoltaicos

Protección de sobrecarga y cortocircuito para líneas de corriente continua en sistemas solares.

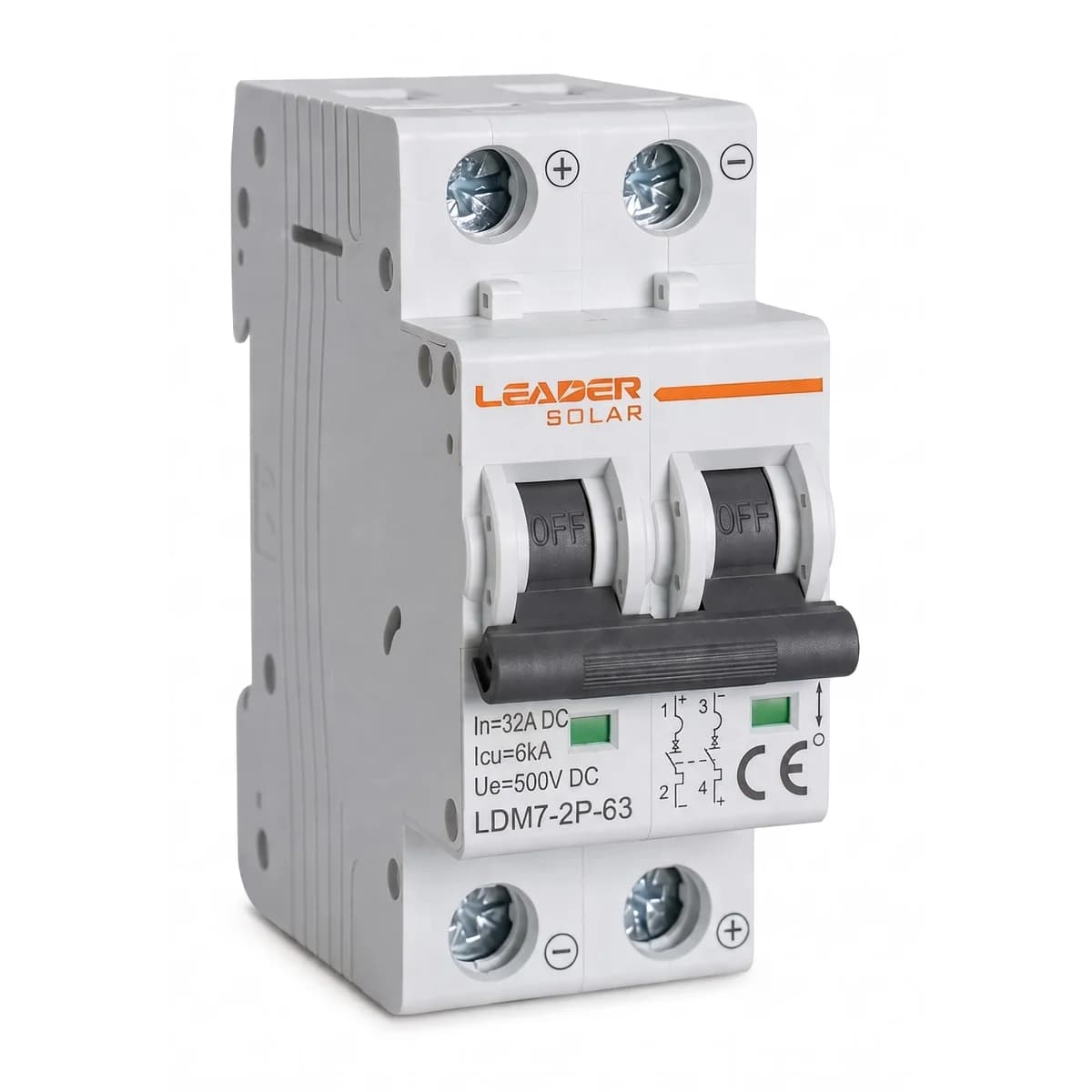

El LDM7 2P 32A es un interruptor termomagnético diseñado para proteger circuitos DC en instalaciones fotovoltaicas. Combina disparo térmico ante sobrecarga y disparo magnético instantáneo ante cortocircuito, con un cuerpo bipolar compacto que se monta en riel DIN de 35 mm. Es apto para tensiones DC de hasta 500 VDC en configuración de 2 polos, lo que lo hace apropiado para strings de mayor tensión en cajas combinadoras y tableros DC.

• Bipolar (2P) 32A
• Tensión de trabajo 500VDC
• Capacidad de ruptura 6 kA
• Grado de protección IP20
• Norma IEC/EN 60947-2
• Montaje en riel DIN 35mm

32 A

Corriente nominal In

500 VDC

Tensión nominal Ue en 2P

6 kA

Capacidad de ruptura

2 P

Número de polos

4.000 V

Tensión soportada al impulso

Este breaker actúa como elemento de seccionamiento y protección en entradas DC de inversores, controladores de carga o bancos de baterías. Su disparo magnético entre 8 y 12 veces la corriente nominal responde de forma instantánea ante un cortocircuito, mientras el disparo térmico entre 1,05 y 1,30 veces In cubre las sobrecargas sostenidas propias de un string fotovoltaico sometido a variaciones de irradiancia.

El indicador de posición de contactos permite verificar de un vistazo si el breaker está abierto o cerrado sin necesidad de destapar el tablero. La terminal admite conexión por cable, busbar tipo pin o tipo fork, con un tamaño máximo de terminal de 25 mm² y torque de ajuste de 2,5 N.m, lo que facilita el cableado en tableros DC residenciales, comerciales e industriales.

Vida útil4.000 ciclos eléctricos y 10.000 mecánicos El LDM7 está pensado para operar de forma continua en instalaciones solares, resistiendo maniobras de seccionamiento repetidas sin perder capacidad de disparo, lo que reduce el mantenimiento en tableros DC de difícil acceso.

• Protección térmica1,05 a 1,30 x In Dispara ante sobrecargas sostenidas antes de que el cableado se sobrecaliente.
• Protección magnética8 a 12 x In Corta el circuito de forma instantánea ante un cortocircuito.
• Rango de temperatura-5°C a +40°C Opera con humedad relativa de hasta 95% sin condensación.
• Terminal de conexiónCable, busbar pin o fork Se adapta a distintos esquemas de cableado en tablero.
• Indicador de posiciónVisual en el frente Muestra el estado abierto o cerrado del breaker.
• MontajeRiel DIN 35 mm Instalación estándar en tableros DC.

Datos eléctricos

Norma	IEC/EN 60947-2
Tipo de disparo	Termomagnético
Corriente nominal In	32A
Tensión nominal Ue (2P)	500VDC
Capacidad de ruptura	6.000A
Tensión soportada al impulso (1,5/50) Uimp	4.000V
Tensión de ensayo dieléctrico 1 min	3kV

Datos mecánicos y de instalación

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contactos	Sí
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Tipo de conexión de terminal	Cable, busbar tipo pin o fork
Tamaño máximo de terminal para cable	25mm²
Torque máximo de ajuste	2,5N.m
Instalación	Riel DIN de 35mm

1

Año

Garantía del fabricante Leader respalda el LDM7 contra defectos de fabricación bajo condiciones normales de operación e instalación conforme al diagrama de cableado indicado.

¿Este breaker se puede usar en un string de mayor tensión que 250VDC?

Sí. En configuración de 2 polos (2P), el LDM7 soporta hasta 500VDC, mientras que en 1 polo el límite es 250VDC y en 4 polos llega a 1000VDC.

¿Qué diferencia hay entre el disparo térmico y el magnético?

El disparo térmico actúa entre 1,05 y 1,30 veces la corriente nominal ante sobrecargas sostenidas. El disparo magnético actúa entre 8 y 12 veces In, de forma instantánea, ante un cortocircuito.

¿Qué capacidad de ruptura tiene este breaker?

Tiene una capacidad de ruptura de 6.000A (6 kA), suficiente para las fallas típicas en strings fotovoltaicos y bancos de baterías de sistemas residenciales, comerciales e industriales.

¿Cómo se conecta el cableado a este breaker?

Admite conexión por cable, busbar tipo pin o busbar tipo fork, con terminal de hasta 25mm² y torque de ajuste máximo de 2,5N.m. El montaje es sobre riel DIN de 35mm.

¿En qué temperatura ambiente puede operar?

Opera entre -5°C y +40°C con humedad relativa de hasta 95%, sin condensación.

¿Qué grado de protección tiene la carcasa?

IP20, adecuado para instalación dentro de tableros o cajas combinadoras cerradas.

¿Cuántas maniobras soporta antes de reemplazarlo?

Su vida eléctrica es de 4.000 ciclos y su vida mecánica de 10.000 ciclos, según la ficha del fabricante.

• Leader diseña y fabrica equipos de protección eléctrica para instalaciones solares y convencionales.
• Sus líneas cumplen normas internacionales como IEC/EN 60947-2.
• Solartex despacha esta referencia a todo el territorio nacional colombiano.
