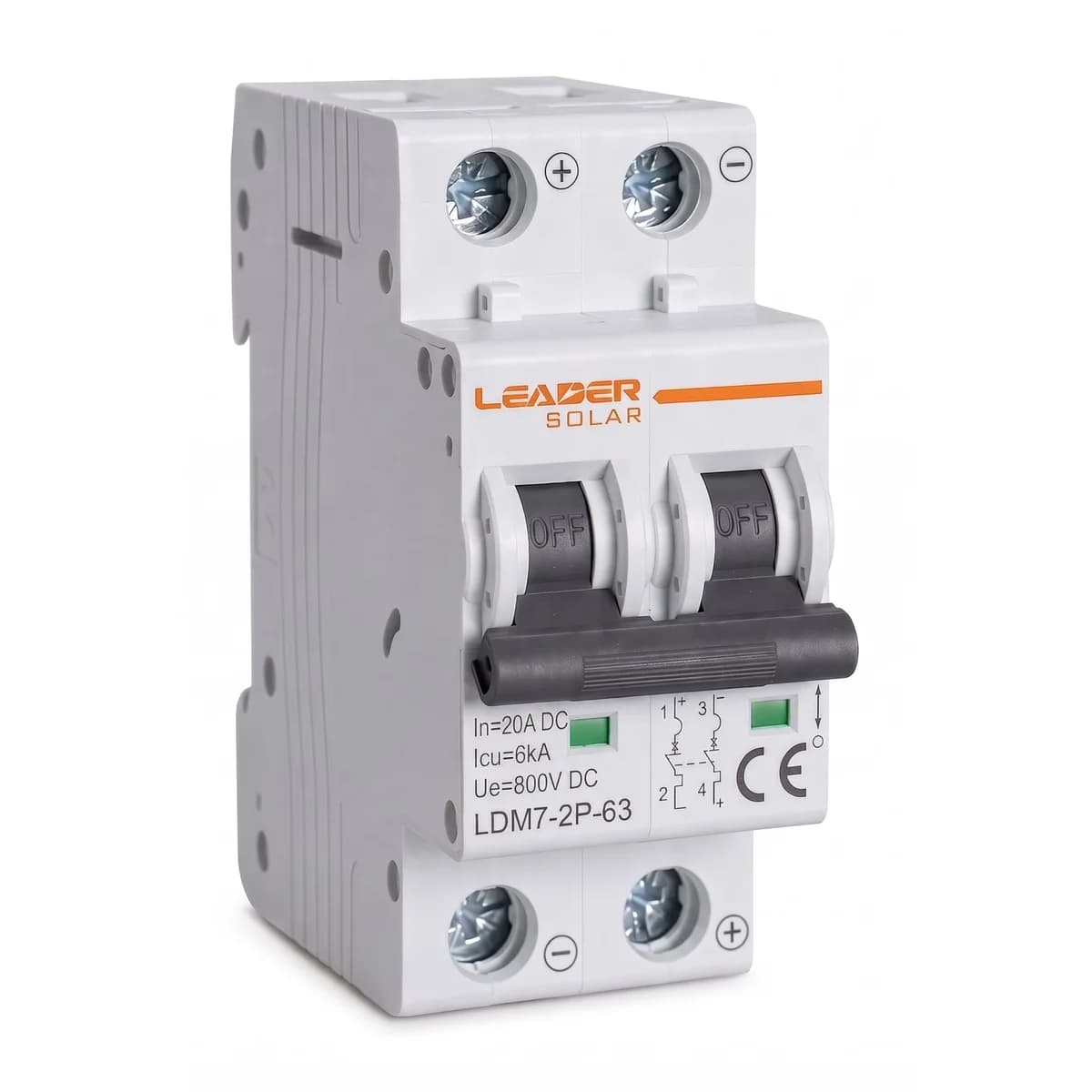

Breaker termomagnético DC 20A 800VDC 2P LDM7 Leader

Leader - línea LDM7

Breaker termomagnético DC 20A 2P que corta hasta 500VDC con capacidad de ruptura de 6kA

Protección modular para strings fotovoltaicos y tableros DC en riel de 35 mm.

El LDM7-2P-63 en su versión de 20A protege líneas de corriente continua en sistemas fotovoltaicos con disparo térmico por sobrecarga y disparo magnético instantáneo ante cortocircuito. Su cuerpo de 2 polos monta en riel DIN estándar de 35 mm, lo que facilita instalarlo en cajas combinadoras y tableros DC residenciales, comerciales e industriales. Cumple con la norma IEC/EN 60947-2, la misma que exige el RETIE para este tipo de dispositivos de protección.

• 20 A
• 500 VDC en configuración 2P
• Capacidad de ruptura 6.000 A
• Grado de protección IP20
• 4.000 ciclos eléctricos, 10.000 mecánicos
• Montaje en riel DIN de 35 mm

20 A

Corriente nominal In

500 VDC

Tensión nominal Ue en 2 polos

6.000 A

Capacidad de ruptura

4.000 ciclos

Vida eléctrica

IP20

Grado de protección

El disparo térmico actúa entre 1,05 y 1,30 veces la corriente nominal, protegiendo la línea ante sobrecargas sostenidas sin desconectar por picos momentáneos. El disparo magnético responde de forma instantánea entre 8 y 12 veces In, aislando el circuito ante un cortocircuito antes de que el calor dañe cables o equipos aguas abajo. Esta combinación termomagnética es la protección de base para strings fotovoltaicos, entradas DC de inversores y bancos de baterías.

El terminal acepta conexión por cable, busbar tipo pin o busbar tipo fork, con capacidad para conductores de hasta 25mm² y torque máximo de apriete de 2,5N.m. Opera en un rango de temperatura ambiente de -5°C a +40°C con humedad de hasta 95%, un margen que cubre tanto el calor de la costa Caribe como la humedad del Pacífico colombiano sin perder desempeño.

Doble polo, doble margenProtege líneas DC hasta 500V con la misma pieza compacta En configuraciones de 2 polos el LDM7 soporta hasta 500VDC, lo que permite proteger strings de mayor tensión sin pasar a un breaker de 4 polos, ahorrando espacio en el tablero.

• Disparo dualTérmico y magnético Sobrecarga y cortocircuito cubiertos con un solo dispositivo.
• Montaje rápidoRiel DIN 35 mm Instalación estándar en cajas combinadoras y tableros DC.
• Conexión flexibleCable o busbar Se adapta a pin-type o fork-type según el tablero.
• Vida útil4.000 ciclos eléctricos Resiste maniobras repetidas sin perder capacidad de corte.
• Indicador visualPosición de contacto Permite verificar el estado del breaker sin abrir el tablero.
• Norma aplicadaIEC/EN 60947-2 Estándar internacional para interruptores automáticos de baja tensión.

Aplicaciones recomendadas

Datos técnicos generales

Estándar	IEC/EN 60947-2
Protección	Sobrecorriente y cortocircuito
Tipo de disparo	Termomagnético
Número de polos	2P
Corriente nominal In	20A
Tensión nominal Ue	500VDC (2P)
Capacidad de ruptura	6.000A
Tensión soportada a impulso (1,5/50) Uimp	4.000V
Tensión de ensayo dieléctrico a frecuencia industrial, 1 min	3kV

Características de disparo y vida útil

Característica de disparo térmico	(1,05 - 1,30) x In
Característica de disparo magnético	(8 - 12) x In
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20

Instalación y conexión

Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Tipo de conexión de terminal	Cable / busbar pin-type / busbar fork-type
Sección máxima de terminal para cable	25mm²
Torque máximo de apriete	2,5N.m
Instalación	Montaje en riel DIN de 35 mm
Conexión	Según diagrama de cableado

1

Año

Garantía del fabricante Cobertura contra defectos de fabricación bajo condiciones normales de uso e instalación conforme a la norma IEC/EN 60947-2.

¿Este breaker sirve para proteger un string fotovoltaico completo?

Sí, en configuración de 2 polos soporta hasta 500VDC, lo que cubre strings de mayor tensión sin necesitar un breaker de 4 polos.

¿Qué diferencia hay entre la versión de 1 polo y la de 2 polos?

La versión de 2 polos soporta una tensión nominal mayor (500VDC frente a 250VDC en 1P), por lo que se usa cuando la configuración del string o del sistema DC supera lo que aguanta el breaker de 1 polo.

¿Se puede instalar en un tablero que ya tiene busbar tipo fork?

Sí, el terminal acepta conexión por cable, busbar pin-type o busbar fork-type, por lo que se adapta al sistema de conexión que ya tenga el tablero.

¿Qué corriente máxima de cable puedo conectar?

El terminal admite conductores de hasta 25mm², con un torque máximo de apriete de 2,5N.m.

¿Cuál es la diferencia entre el disparo térmico y el magnético?

El disparo térmico actúa entre 1,05 y 1,30 veces la corriente nominal ante sobrecargas sostenidas. El disparo magnético actúa de forma instantánea entre 8 y 12 veces In ante un cortocircuito.

¿Resiste la humedad de zonas costeras?

Opera hasta 95% de humedad relativa en un rango de -5°C a +40°C, condiciones que cubren tanto el calor de la costa Caribe como la humedad del Pacífico colombiano.

¿Qué mantenimiento requiere?

No requiere mantenimiento periódico más allá de verificar el indicador de posición de contacto y el estado de las conexiones al torque especificado.
