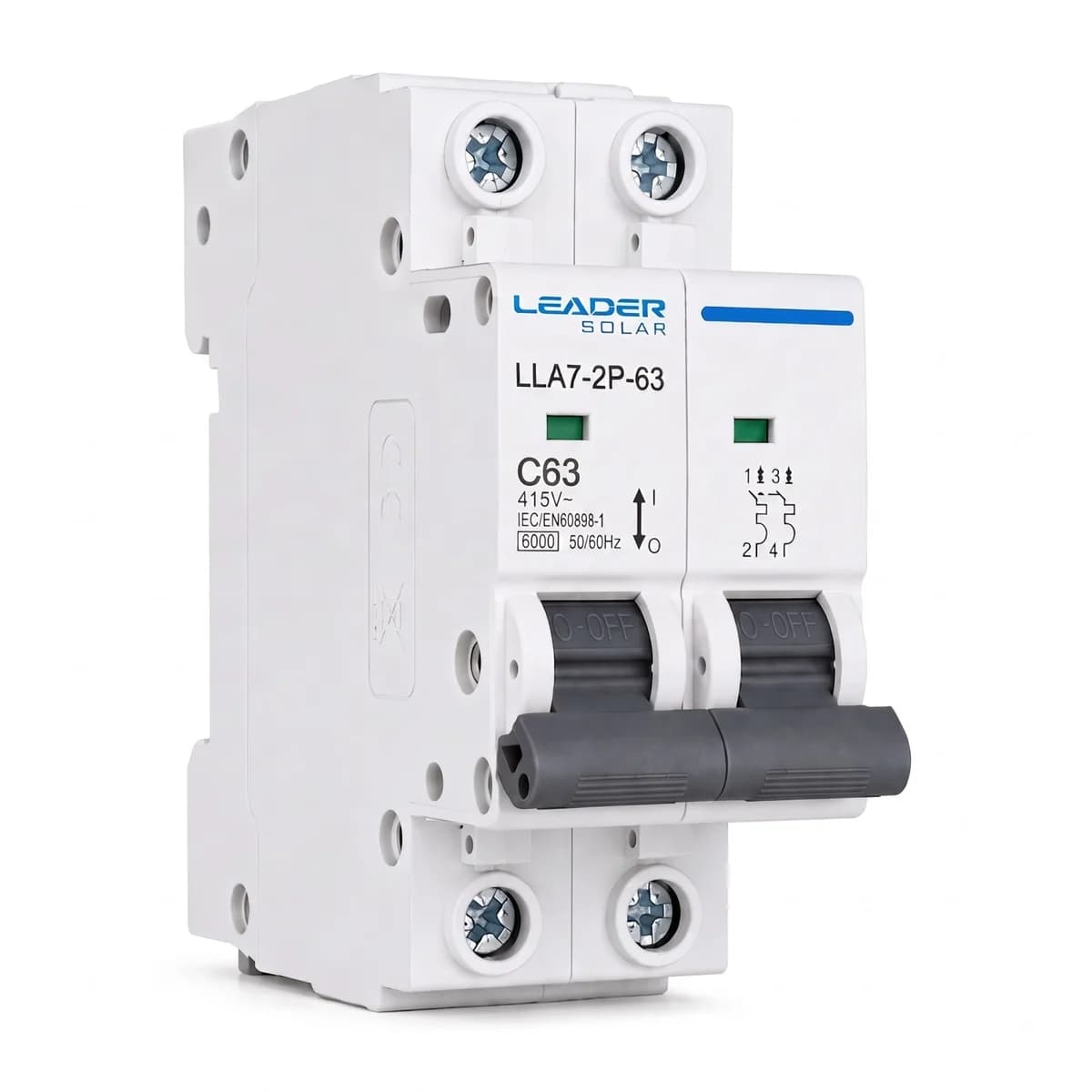

Breaker termomagnético AC 2P 63A Leader

Leader - línea LLA7

Breaker termomagnético AC 2P 63A con desconexión simultánea de fase y neutro

Protección térmica y magnética para circuitos monofásicos y bifásicos en tableros AC

El breaker LLA7 de 2 polos corta ambos conductores al mismo tiempo cuando detecta una sobrecarga o un cortocircuito, lo que evita que quede un conductor energizado tras el disparo. Está pensado para tableros residenciales, comerciales e industriales que trabajan en corriente alterna. Se monta en riel DIN de 35 mm, lo que facilita su instalación junto a otros elementos modulares del tablero. Disponible en 16A, 20A, 32A y 63A para ajustarse a distintas cargas de circuito.

• Bipolar (2P)
• Corriente nominal hasta 63A
• Tensión nominal 240/415V~
• Grado de protección IP20
• Capacidad de ruptura 4.500A
• Montaje en riel DIN 35mm

63 A

Corriente nominal máxima (In)

4.500 A

Capacidad de ruptura nominal

4.000 A

Tensión soportada de impulso (Uimp)

10.000 ciclos

Vida mecánica

IP20

Grado de protección

El mecanismo de disparo combina un elemento térmico, que responde a sobrecargas sostenidas, con un elemento magnético que actúa ante cortocircuitos de forma casi instantánea. Esta combinación evita tanto desconexiones innecesarias por picos momentáneos como demoras peligrosas frente a fallas francas. La curva de disparo térmico opera entre 1.05 y 1.30 veces la corriente nominal, mientras que la característica de disparo instantáneo está disponible en curvas B, C o D según la aplicación.

La versión de 2 polos es la indicada cuando el circuito requiere cortar dos conductores activos a la vez, como en instalaciones bifásicas o en circuitos monofásicos donde se quiere desconectar también el neutro. El terminal acepta cable, barra tipo pin o barra tipo horquilla, con calibre máximo de 25mm² y torque de apriete de 2.5N.m, datos que el instalador necesita para dejar la conexión firme sin dañar el terminal.

Protección dualCorte térmico y magnético en un solo dispositivo El breaker responde a sobrecargas graduales con su elemento térmico y a cortocircuitos con su elemento magnético, sin necesidad de dos dispositivos separados en el tablero.

• Vida eléctrica4.000 ciclos Número de operaciones de conexión y desconexión bajo carga antes de requerir revisión.
• Vida mecánica10.000 ciclos Ciclos de accionamiento sin carga eléctrica que soporta el mecanismo interno.
• Rango de temperatura-5°C a 40°C Ambiente de operación con humedad máxima de 95%, sin condensación.
• TerminalesCable, pin o horquilla Compatible con distintos tipos de conexión en el tablero.
• MontajeRiel DIN 35mm Instalación estándar junto a otros elementos modulares.
• EstándaresGB/T 10963.1 e IEC 60898-1 Normas internacionales que rigen el diseño y desempeño del breaker.

Características eléctricas

Corriente nominal (In)	16A / 20A / 32A / 63A
Tensión nominal (Ue)	240/415V~
Frecuencia nominal	50/60Hz
Capacidad de ruptura nominal	4.500A
Tensión soportada de impulso (Uimp) 1.5/50	4.000A
Curva de disparo instantáneo	B, C, D
Característica de disparo térmico	(1.05-1.30)×In

Características mecánicas y ambientales

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C
Humedad máxima	95%
Calibre máximo de cable	25mm²
Torque máximo de apriete	2.5N.m
Montaje	Riel DIN 35mm
Estándar	GB/T 10963.1, IEC 60898-1

¿Este breaker de 2P corta fase y neutro o solo dos fases?

Corta ambos conductores conectados a él de forma simultánea, sin importar si son dos fases (en bifásico) o fase y neutro (en monofásico con neutro protegido). El disparo desconecta los dos polos al mismo tiempo.

¿Qué corriente nominal debo elegir entre 16A, 20A, 32A y 63A?

Depende de la carga del circuito que vas a proteger: la corriente nominal del breaker debe ser igual o superior a la corriente que consume el circuito en condiciones normales, sin superar la capacidad del conductor instalado.

¿Qué diferencia hay entre las curvas B, C y D de disparo instantáneo?

Definen la sensibilidad del disparo magnético ante corrientes de arranque o picos momentáneos. Una curva más alta (D) tolera picos mayores antes de disparar, útil en cargas con arranque fuerte; una curva más baja (B) dispara con picos menores.

¿Se puede instalar en un tablero junto a otros breakers monofásicos?

Sí, se monta en riel DIN de 35mm, el mismo estándar de los breakers monopolares, así que ocupa el espacio de dos módulos en el tablero sin requerir accesorios adicionales.

¿Qué calibre de cable acepta el terminal?

Acepta cable, barra tipo pin o barra tipo horquilla, con un calibre máximo de 25mm² y un torque de apriete de 2.5N.m para dejar la conexión firme.

¿Cuántas veces se puede accionar antes de reemplazarlo?

Soporta 4.000 ciclos de operación bajo carga eléctrica y 10.000 ciclos de accionamiento mecánico sin carga, según la ficha del fabricante.

¿Funciona en ambientes con alta humedad?

Está clasificado para operar con humedad máxima de 95% y temperatura ambiente entre -5°C y +40°C, aunque el grado de protección IP20 indica que debe instalarse dentro de un tablero cerrado, no expuesto directamente al ambiente.
